氣動出料閘閥 | 料倉接口設計 | 安裝角度可調

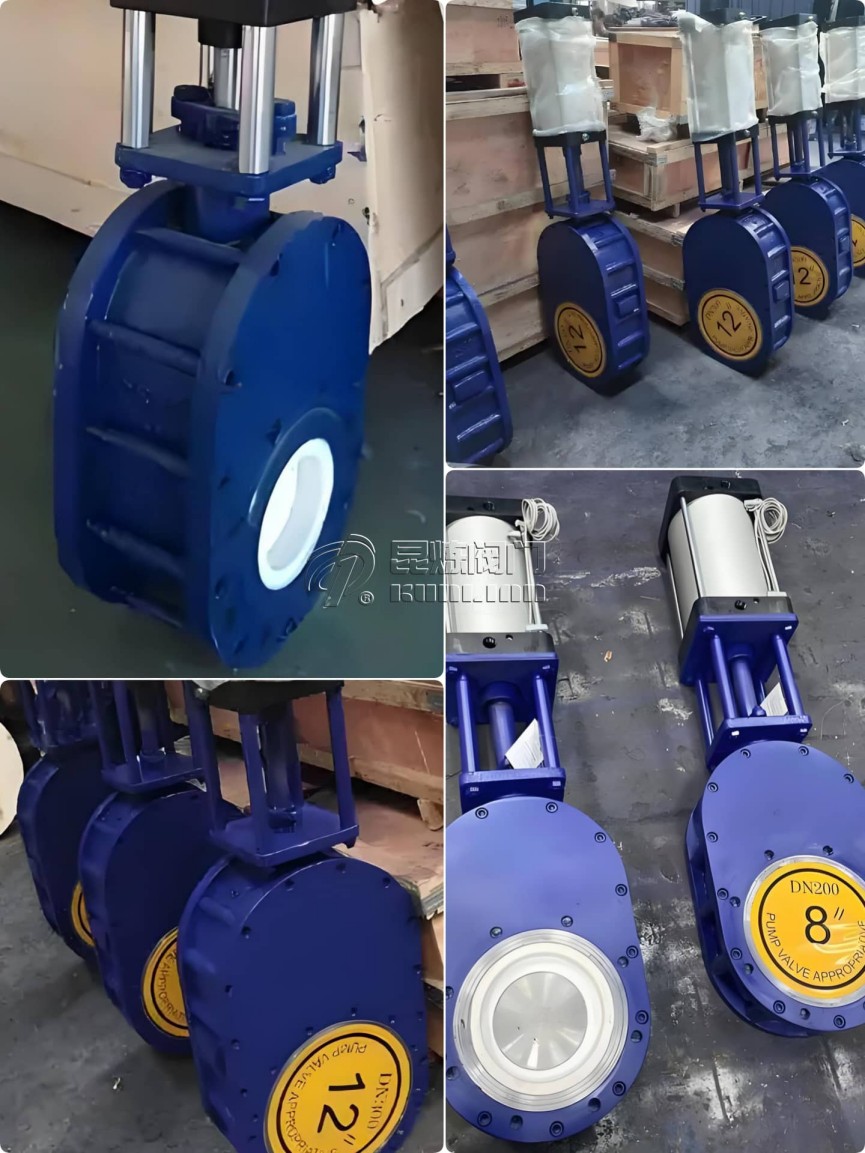

一、氣動出料閘閥概述

氣動出料閘閥是一種通過壓縮空氣驅動的自動化控制閥門，主要用于物料輸送系統中的出料控制。它結合了氣動執行器的快速響應特性和閘閥的穩定密封性能，廣泛應用于化工、電力、冶金等行業。

這類閥門的優勢在于其粉塵輸送特性，適合處理粉狀、顆粒狀物料。通過氣源壓力驅動氣缸，帶動閘板結構實現快速啟閉，可控制物料流動。與傳統手動閥門相比，氣動出料閘閥具有較好的操作效率和安全性。

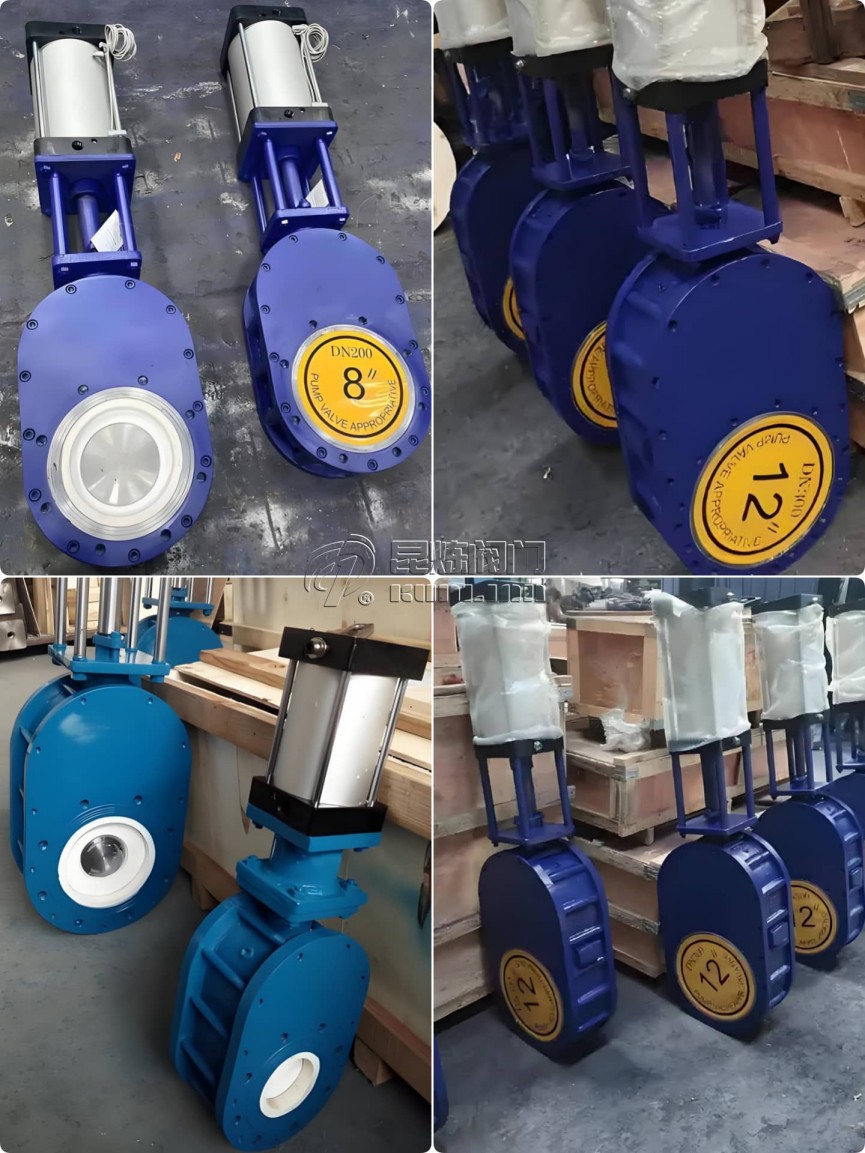

二、結構與工作原理

1. 氣動執行系統

氣動出料閘閥采用氣缸驅動方式，分為雙作用式和單作用式兩種。雙作用式通過兩側氣孔交替進氣實現雙向運動，而單作用式則依靠彈簧復位。執行機構的工作壓力通常為0.4-0.8MPa壓縮空氣，響應速度可達0.5-2秒/次。

2. 閘板結構設計

閘板是控制出料的主要部件，采用特殊耐磨襯套處理，可承受高磨損工況。防卡設計通過優化閘板運動軌跡，可防止物料堆積造成的卡阻。閘板材質多為不銹鋼或特殊合金，表面硬度可達HRC50以上。

3. 密封系統

閥門采用雙重密封設計：金屬對金屬的主密封和彈性材料的輔助密封。這種組合確保了在高壓(可達6.4MPa)和高溫(最高550℃)工況下的穩定密封性能。特殊工況下還可選用PTFE等特殊密封材料。

三、關鍵性能參數

1. 機械性能

• 閥門扭矩：氣動執行器輸出扭矩范圍20-5000Nm，滿足不同尺寸閥門需求
• 流量特性：全通徑設計使流阻系數降低，確保物料順暢流動
• 安裝角度：支持垂直(推薦)和水平安裝，傾斜角度不超過15°

2. 環境適應性

• 溫度范圍：標準型-20℃~150℃，高溫型可達550℃
• 壓力等級：從PN10到PN64多種選擇
• 防腐處理：閥體可采用噴涂、襯里或整體不銹鋼材質

3. 控制系統

• 限位開關：提供機械或感應式位置反饋
• 耗氣量：單次動作耗氣0.5-5L(標準狀態下)
• 防塵罩：保護氣缸桿免受粉塵污染

四、工業應用實踐

1. 粉體物料處理

在水泥、面粉等粉體行業，氣動出料閘閥的粉塵輸送特性使其成為選擇之一。水泥廠采用氣動出料閘閥控制生料倉，使用壽命延長。

2. 化工流程控制

化工生產中，氣動出料閘閥用于反應釜卸料和中間體輸送。其防腐處理和密封性能可耐受強腐蝕介質。維護周期通常為3-6個月。

3. 電力行業應用

電廠脫硫系統中，氣動出料閘閥控制石灰石漿液輸送。特殊設計的耐磨襯套可承受漿液中固體顆粒的沖刷。法蘭標準多采用ANSI或DIN標準。

五、安裝與維護指南

1. 安裝規范

• 確保料倉接口平整，法蘭標準匹配
• 氣路系統需配置過濾減壓閥和潤滑器
• 手動復位功能測試應在通氣前完成

2. 日常維護

• 每月檢查氣源壓力是否穩定
• 每季度潤滑導向機構和密封部位
• 每年全面檢查閘板磨損和密封狀況

3. 故障診斷

六、技術發展趨勢

現代氣動出料閘閥正朝著智能化方向發展。產品集成壓力傳感器和IoT模塊，可實現預測性維護。材料方面，陶瓷涂層和特種合金的應用進一步提升了耐磨壽命。標準化進程也在推進，未來將有更統一的性能測試和評估規范。

隨著工業自動化程度提高，氣動出料閘閥在物料處理系統中的應用增多。正確選型、規范安裝和定期維護是確保其長期穩定運行的前提。
