全面解析陶瓷閘閥的技術參數、選型要點及維護規范

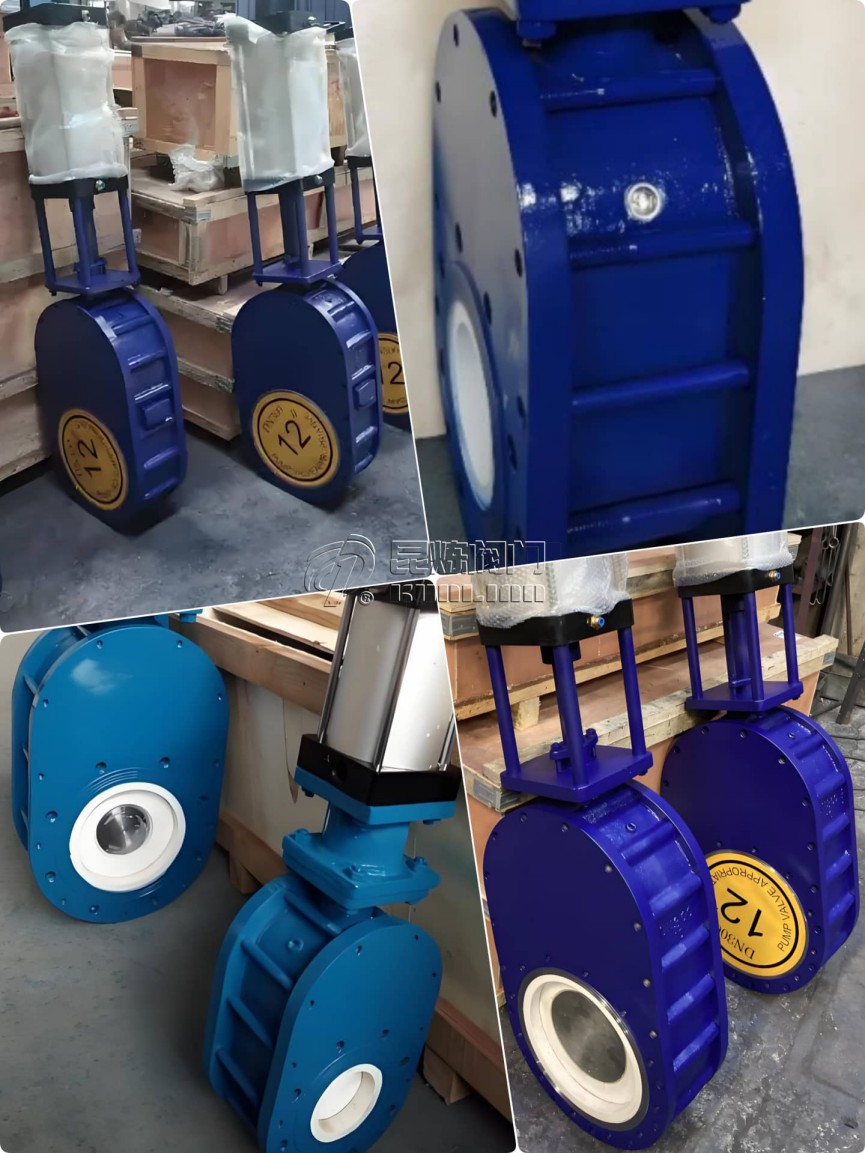

一、陶瓷閥座與密封性能
陶瓷出料閘閥采用高性能陶瓷閥座設計，其密封面硬度可達87HRA以上，比傳統金屬閥門高。這種設計使閥門在含固體顆粒介質中仍能保持穩定的密封性能，泄漏率低。
密封性能測試標準 | 測試項目 | 執行標準 | 技術要求 |
| 氣密性測試 | API598 | 1.1倍公稱壓力下保壓30分鐘無泄漏 |
| 壽命測試 | GB/T13927 | 啟閉循環次數高 |
二、氣動驅動系統與元件配置
1. 驅動方式選擇
- 氣動執行機構：響應快(1-3秒完成動作)，輸出扭矩大
- 電動執行機構：集成度高，可實現精確位置控制
- 手動操作：用于小口徑或應急工況
2. 關鍵氣路元件
| 元件名稱 | 技術參數 | 功能說明 |
| 防爆電磁閥 | ExdⅡBT4防爆等級 | 控制氣路通斷 |
| 氣動三聯件 | 過濾精度5μm | 凈化調壓潤滑 |
| 閥門定位器 | 定位精度±0.5%FS | 精確控制開度 |
三、工業陶瓷材料特性
常用陶瓷材料性能對比 | 材料類型 | 硬度(HRA) | 抗彎強度(MPa) | 適用溫度(℃) |
| 氧化鋁陶瓷 | 85-88 | 350-450 | ≤1200 |
| 氧化鋯陶瓷 | 88-92 | 900-1200 | ≤1400 |
| 氮化硅陶瓷 | 90-93 | 700-900 | ≤1600 |
陶瓷金屬粘接采用活性金屬釬焊或熱等靜壓工藝，剪切強度高。界面設計采用梯度過渡層，有效緩解熱應力。
四、粉體工程應用特點
在粉體輸送系統中，陶瓷閘閥表現出獨特一面：
- 防磨損設計：流道采用全襯陶瓷結構，耐磨性比金屬高
- 防堵結構：閥腔無死角設計，避免物料堆積
- 操作扭矩低：DN200閥門啟閉扭矩≤200N·m
- 使用壽命長：在水泥生料輸送中可達數年
五、選型與安裝規范
1. 關鍵選型參數
- 公稱通徑：DN50-DN600
- 壓力等級：PN10-PN40
- 介質溫度：-40℃~450℃(標準型)
- 連接方式：法蘭、對夾、焊接
2. 安裝要點
- 安裝前進行氣密性測試，保壓時間≥15分鐘
- 閥桿必須保持垂直，偏差≤1°
- 氣動管路需配置過濾器，露點≤-20℃
- 首次運行需進行50次全行程動作測試
六、維護與故障診斷
1. 日常維護
| 維護周期 | 檢查項目 | 技術要求 |
| 月度 | 填料函泄漏量 | ≤5滴/分鐘 |
| 季度 | 彈簧預緊力 | 偏差≤10% |
| 年度 | 陶瓷密封面 | 無可見裂紋 |
2. 常見故障處理
| 故障現象 | 可能原因 | 解決方案 |
| 閥門動作緩慢 | 氣源壓力不足 | 調整至0.6MPa |
| 密封泄漏 | 陶瓷密封面損傷 | 更換閥座組件 |
| 扭矩異常 | 介質結晶 | 沖洗閥腔 |
七、技術發展趨勢
- 智能化升級：集成壓力、溫度傳感器，實現預測性維護
- 材料：復合陶瓷斷裂韌性提升
- 標準體系：行業規范日趨完善，推動產品質量提升
