PZ73TC對夾排渣漿液陶瓷閘閥

PZ73TC對夾排渣漿液陶瓷閘閥介紹

介紹 Introduce

概述

PZ73TC對夾排渣漿液陶瓷閘閥適用于高硬度的顆粒例如(灰渣水)等介質，或有軟顆粒但又有腐蝕性的介質的管道上作啟閉之用。公稱壓力1.0MPa，適應溫度≤150℃。

密封面采用硬密封與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度高。因此，本閥具有耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。

特點

對夾排渣漿液陶瓷閘閥料口全流通無阻擋物，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。

對夾排渣漿液陶瓷閘閥采用增韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝。

零件明細 Parts Details

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	8	填料壓蓋	WCB
2	閥座	工程陶瓷	9	閥桿	2Cr13
3	閥板	304+工程陶瓷	10	支架	WCB
4	填料	PTFE	11	閥桿螺母	T
5	雙頭螺栓	35	12	手輪	HT200
6	墊圈	10	13	軸承壓蓋	35
7	螺母	25	14	手輪鎖緊螺母	Q235A

應用規范 Application Specifications

標準

• 設計與制造：JB/T 8691
• 結構長度：GB/T 15188.2
• 法蘭尺寸：JB/T 79.1
• 檢驗與試驗：GB/T JB/T8691
• 材料：碳鋼 GB/T 12229、不銹鋼 GB/T 12230
• 標志：GB/T 12220

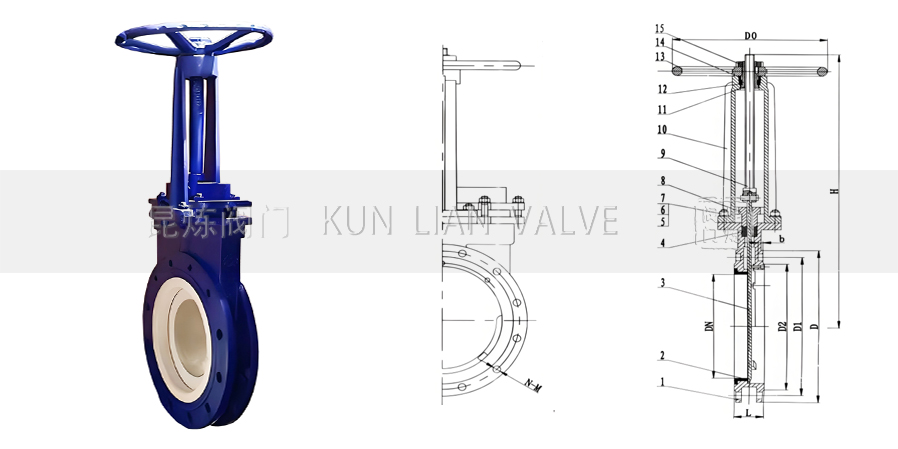

結構圖 Structural Diagram

外形尺寸 External Dimensions

DN	PN(Mpa)	L	D	D1	D2	H	N-M	D0	b
50	1.0	43	165	125	100	285	4-M16	180	12
65		46	185	145	120	295	4-M16	180	12
80		46	200	160	135	315	8-M16	220	12
100		52	220	180	155	365	8-M16	220	12
125		56	250	210	185	400	8-M16	230	12
150		56	285	240	210	475	8-M20	280	14
200		60	340	295	265	540	12-M20	360	14
250		68	405	355	320	630	12-M24	360	16
300		78	460	410	375	780	12-M24	400	16
350		78	520	470	435	885	16-M24	400	16
400		102	580	525	485	990	16-M27	400	18
450		114	640	585	545	1100	20-m27	530	18
500		127	715	650	608	1200	20-m30	530	18
600		154	840	770	718	1450	20-m33	600	20

獲取PZ73TC-對夾排渣漿液陶瓷閘閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

PZ73TC-對夾排渣漿液陶瓷閘閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
