過濾器是閥門管道清潔流體的一種設備。當流體不純凈含有顆粒，污垢等雜質時，輕則堆積在管道上影響流體流量值，亦或造成堵塞現象，嚴重些可能會對設備造成損害，如隔膜閥、水力控制閥等安裝的管道，如果流體中含有硬質顆粒雜質，開啟時流體中的顆粒會對膜片進行沖刷、劃損；閉合時也可能將顆粒雜質壓進膜片中造成后期密封不嚴，導致需要頻繁更換膜片。如軟密封的球閥、蝶閥這類開關閥等安裝的管道，如果流體中硬質顆粒不攔截清理，同樣會對該閥軟密封閥座造成磨損。調節閥、減壓閥這類控制流體流量、壓力等作用的閥類，雜質對該閥調節或減壓的穩定性同樣是有影響的。在應用范圍上，過濾器適用范圍廣，如適用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、給排水、市政、機械設備配套、電子工業，城建等領域。

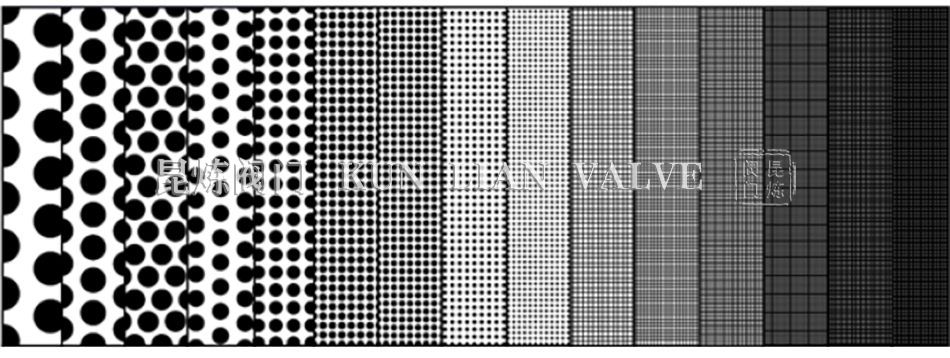

流經過濾器的流體介質含有各種雜質顆粒、經過過濾器時被內置的過濾網攔截、聚集在一起，使得介質經過過濾器濾網攔截后得到較為純潔的流體。根據雜質顆粒直徑大小不同，需要根據實際出發選擇合適的過濾網精度。
| 網目數 | μm | 網目數 | μm |
| 2 | 8000 | 100 | 150 |
| 3 | 6700 | 115 | 125 |
| 4 | 4750 | 120 | 120 |
| 5 | 4000 | 125 | 115 |
| 6 | 3350 | 130 | 113 |
| 7 | 2800 | 140 | 109 |
| 8 | 2360 | 150 | 106 |
| 10 | 1700 | 160 | 96 |
| 12 | 1400 | 170 | 90 |
| 14 | 1180 | 175 | 86 |
| 16 | 1000 | 180 | 80 |
| 18 | 880 | 200 | 75 |
| 20 | 830 | 230 | 62 |
| 24 | 700 | 240 | 61 |
| 28 | 600 | 250 | 58 |
| 30 | 550 | 270 | 53 |
| 32 | 500 | 300 | 48 |
| 35 | 425 | 325 | 45 |
| 40 | 380 | 400 | 38 |
| 42 | 355 | 500 | 25 |
| 45 | 325 | 600 | 23 |
| 48 | 300 | 800 | 18 |
| 50 | 270 | 1000 | 13 |
| 60 | 250 | 1340 | 10 |
| 65 | 230 | 2000 | 6.5 |
| 70 | 212 | 5000 | 2.6 |
| 80 | 180 | 8000 | 1.6 |
| 90 | 160 | 10000 | 1.3 |

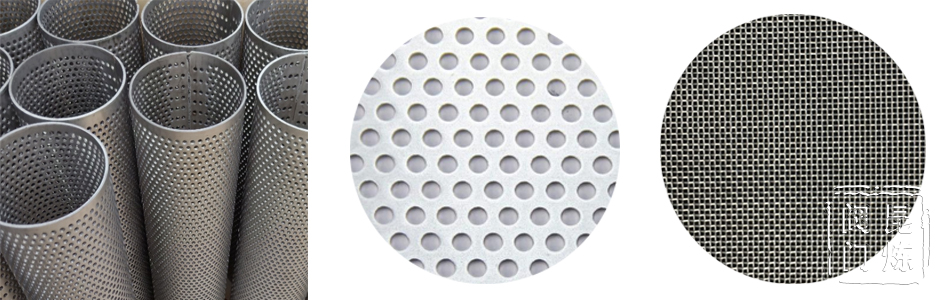

根據過濾精度換算，過濾器可分為粗過濾器跟精細過濾器兩種。粗過濾器濾網一般為鋼制網，由鋼制支架加細濾網組成，濾網目數一般小于300目（48μm）。精細過濾器過濾材料一般為棉制。

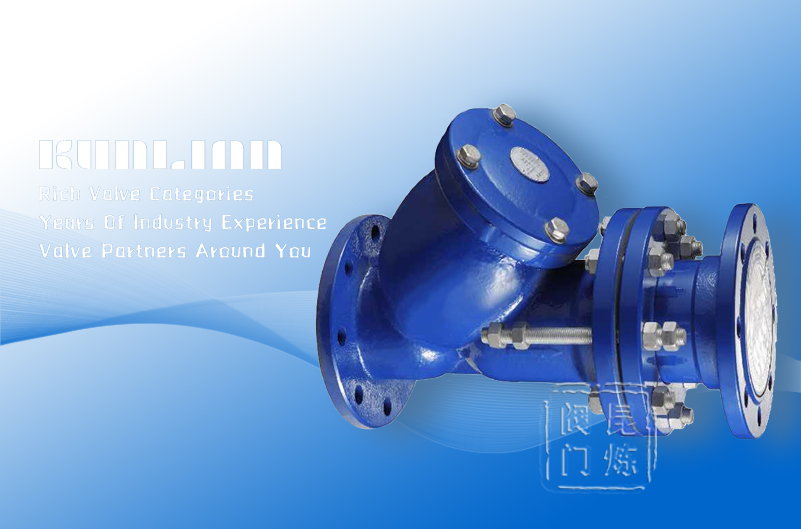

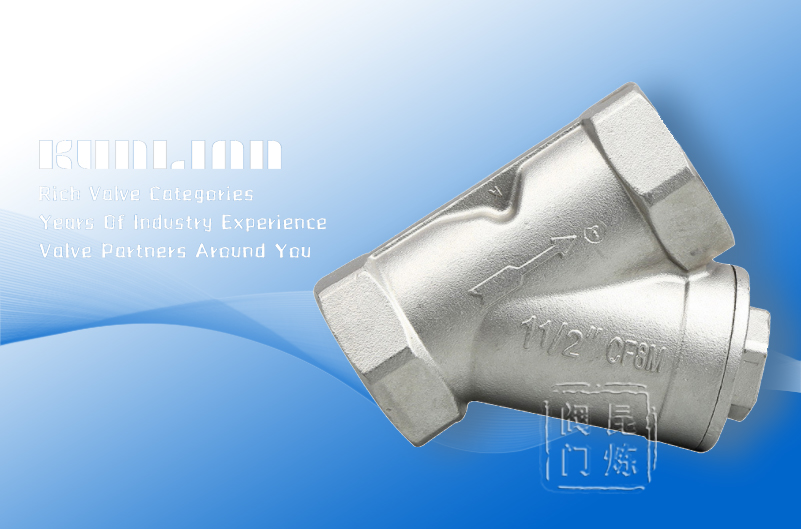

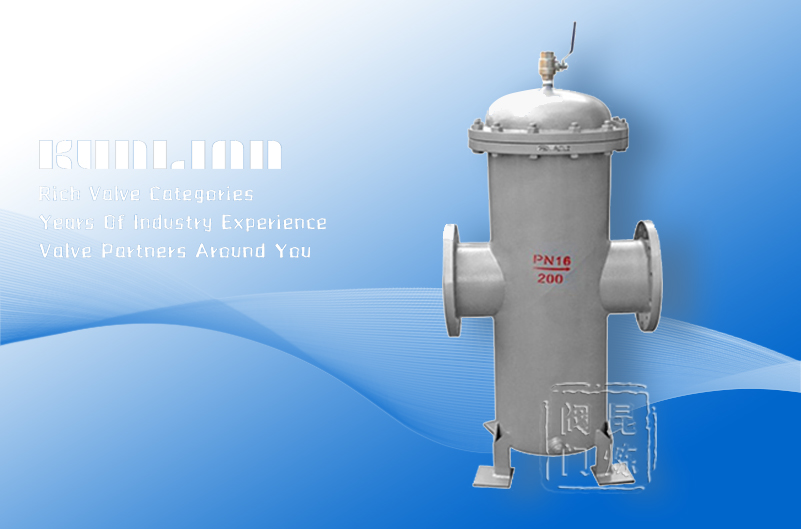

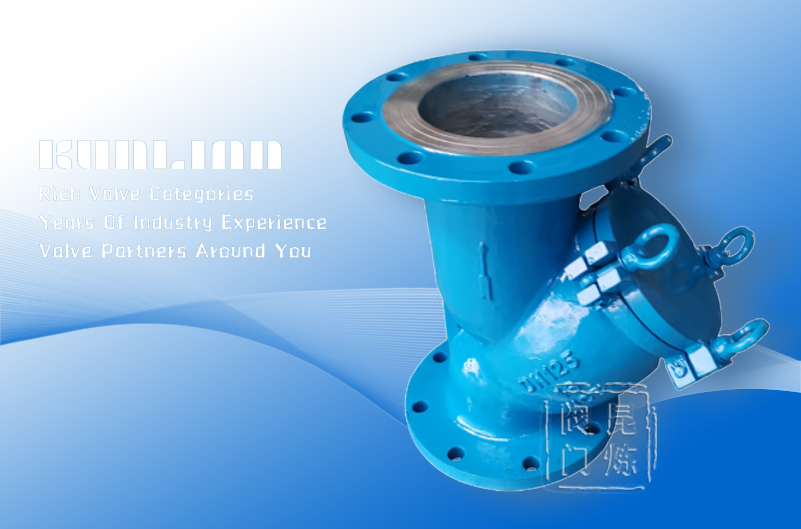

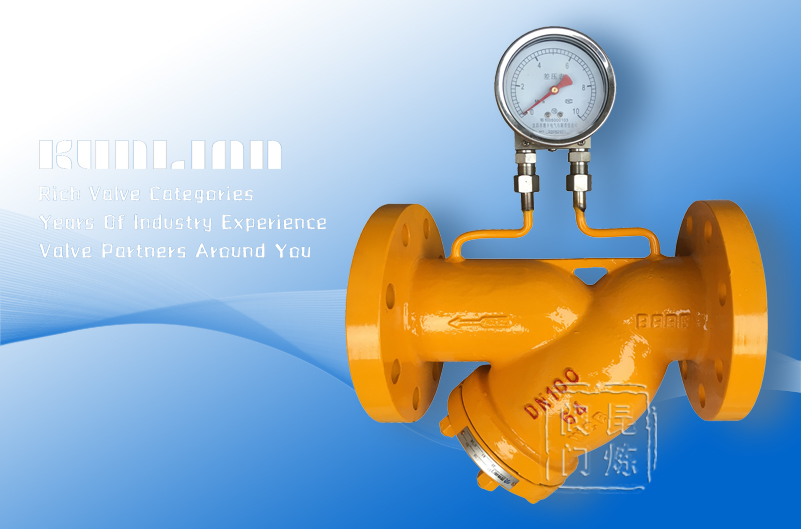

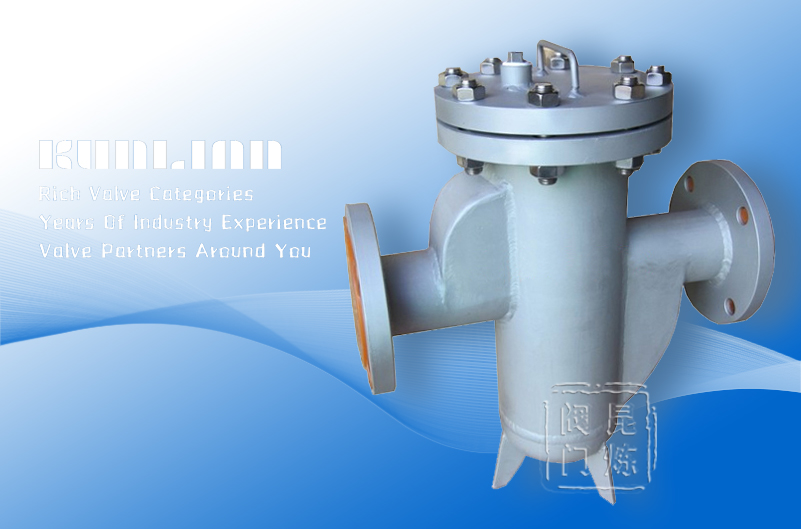

根據結構樣式，過濾器可分為Y型、T型、U型、籃式等樣式。該款過濾器安裝到閥門管道上，無需外源，在運行一段時間，或者在有安裝壓差表的情況下�？筛鶕�(jù)時間段，或通過觀看壓差表來判斷濾網攔截雜質的含量，進行濾網取出清洗，重新安裝步驟。反沖洗，手搖式，全自動的過濾器款式，排污操作步驟省力，一般需要通過閥外手搖桿操作排污，全自動過濾器通過系統程序定時排污，在操作上可無需更多人工干預。
過濾器材質的選擇跟管道的流體壓力，溫度，性質等有關�？晒┻x擇的材質有：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼304/304L、不銹鋼316/316L，特殊材質2205雙相不銹鋼、合金鋼等。在防腐方面，除了可選用不銹鋼閥體外，也可選擇閥體襯氟的過濾器。
過濾器阻力損失計算：水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa。
根據實際工況進行選擇，可根據現場管道連接方式、使用介質性質、使用介質壓力、使用介質溫度、閥體材質、密封材質、需實現的功能、操作方式等方面進行過濾器選型。
