959210378GL11H-Y型內螺紋過濾器主要應用于口徑較小的管道設備，連接拆卸方便，經濟適用。是輸送介質的管道系統的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的入口端，用來清理介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，保護閥門等設備的正常使用。采用不銹鋼雙層網結構，具有結構、流阻小、排污方便、納污量大等特點，主要用于水、蒸氣等介質。當需要清洗時，只要將可拆卸的濾筒取出，清理濾出的雜質后，重新裝入就可，使用維護方便。可根據用戶需要設置過濾網的目數。
Y型內螺紋過濾器使設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞。適用于蒸汽、空氣、水、油品等系統管道中，保護計量儀器、泵機、閥門、疏水器等設備。
1、排污方便；流通面積大，壓力損失小；結構簡單，體積小。
2、過濾網材質，有304、316、316L。
3、連接形式：多種螺紋端供選擇，承插焊。
4、可適宜水平安裝及垂直安裝。
5、安裝維修簡單，清洗過濾網方便。
設計標準：ASME B16.34
檢驗標準：API598
螺紋：G、NPT、RC
溫度范圍：-40℃~+180℃（250℃）

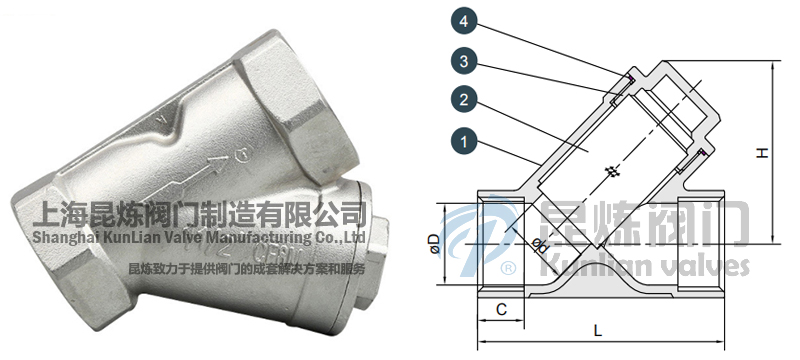

| 序號 | 零件名稱 | 材質 | |
| 1 | 閥體 | CF8M | CF8 |
| 2 | 過濾網 | SS316 | SS304 |
| 3 | 閥蓋 | CF8M | CF8 |
| 4 | 密封圈 | PTFE、PPL | |
| 通徑 | L | d | C | D | H |
| DN6（1/4"） | 56 | 6 | 12 | 11.5 | 37 |
| DN10（3/8"） | 60 | 10 | 12 | 11.5 | 37 |
| DN15（1/2"） | 65 | 15 | 14 | 17 | 45 |
| DN20（3/4"） | 80 | 20 | 14 | 23 | 52 |
| DN25（1"） | 90 | 25 | 18 | 30 | 66 |
| DN32（1-1/4"） | 105 | 32 | 19 | 38 | 70 |
| DN40（1-1/2"） | 118 | 38 | 20 | 43.5 | 80 |
| DN50（2"） | 138 | 48 | 21 | 55 | 95 |
| DN65（2-1/2"） | 180 | 62 | 25.5 | 65 | 125 |
| DN80（3"） | 200 | 77 | 28 | 82 | 145 |
獲取GL11H-Y型內螺紋過濾器報價或訂購產品時請提供以下參數:
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
GL11H-Y型內螺紋過濾器使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
