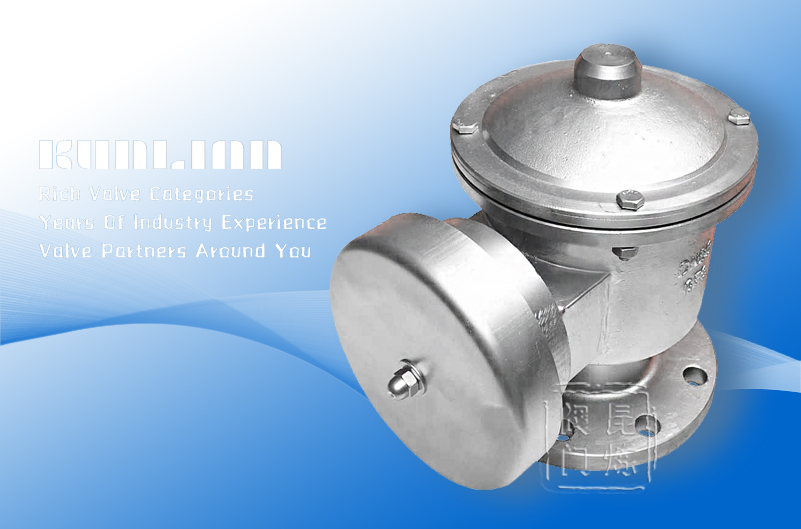

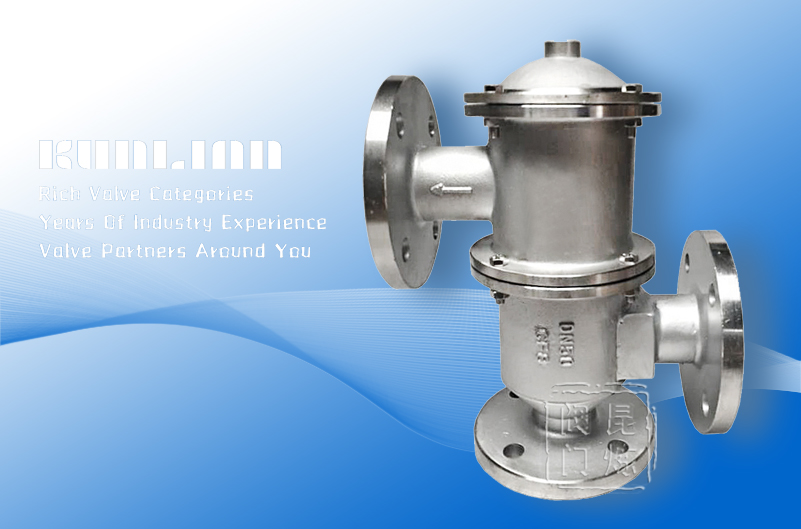

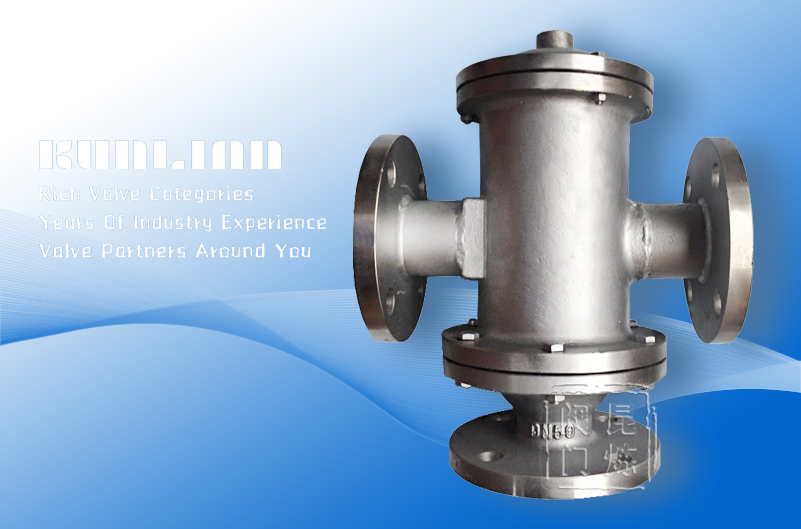

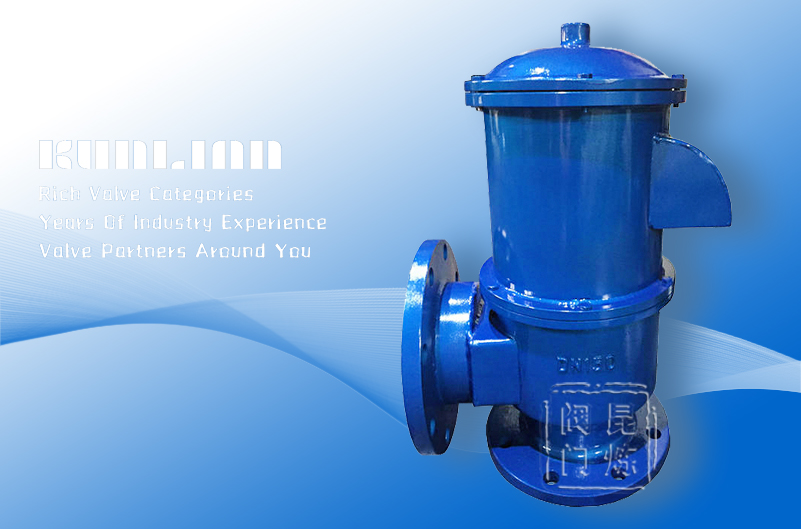

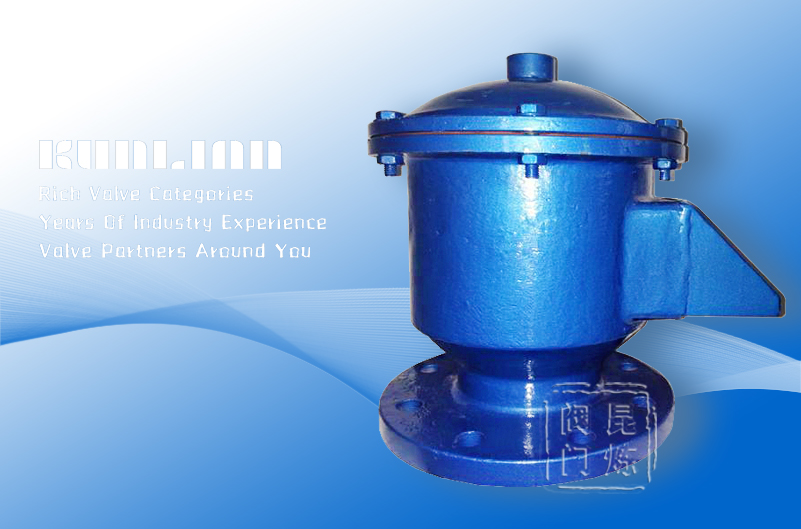

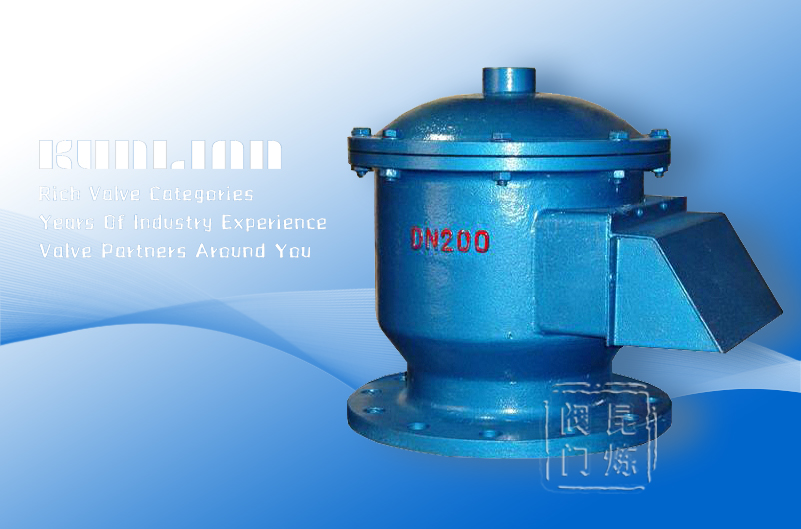

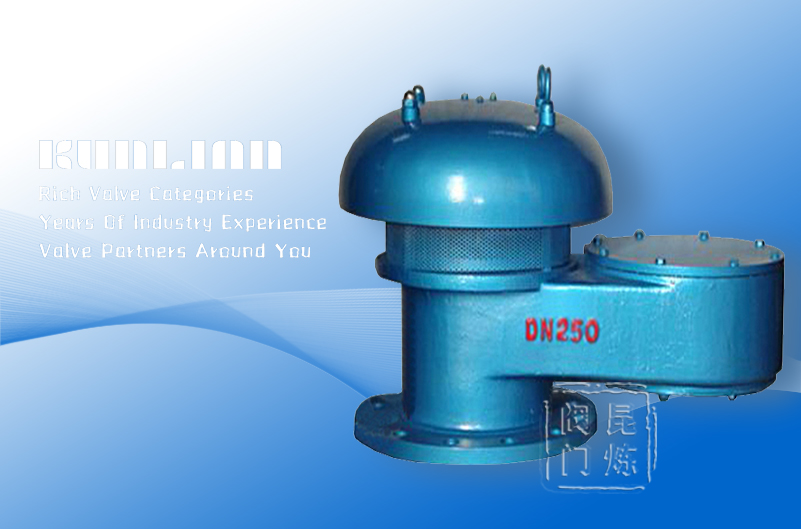

呼吸閥是維護儲罐氣壓平衡，減少介質揮發的產品，呼吸閥利用儲罐本身的承壓能力來減少介質排放，其原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓；當往罐外抽出介質，使罐內上部氣體空間的壓力下降，達到呼吸閥的操作負壓時，罐外的空氣將頂開呼吸閥的負壓閥盤頂開，使外界氣體進入罐內，使罐內的壓力不會繼續下降，讓罐內與罐外的氣壓平衡，來保護儲罐的裝置。
1、當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；
2、當往罐內補充介質，使罐內上部氣體空間的壓力升高，達到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；
3、罐外的空氣將頂開呼吸閥的負壓閥盤。
| 序號 | 材料\名稱 | 殼體 | 閥盤 | 導桿 | 阻火層 | 密封座 | 適用介質 | |
| 1 | ZALSi7Mg | 鑄鋁合金 | 鋁合金 | 1Cr13 | 304 | 聚四氟乙烯 | 油品 | |
| 2 | CS | 碳鋼 | 304 | 304 | 304 | 聚四氟乙烯 | 油品，化工品 | |
| 3 | 0Cr18Ni9 | 304 | 304 | 304 | 304 | 聚四氟乙烯 | 化工品 | |
| 4 | 0Cr19Ni11 | 304L | 304L | 304L | 304L | 聚四氟乙烯 | 化工品 | |
| 5 | 0Cr17Ni12Mo2 | 316 | 316 | 316 | 316 | 聚四氟乙烯 | 化工品 | |
| 6 | 0Cr17Ni14Mo2 | 316L | 316L | 316L | 316L | 聚四氟乙烯 | 化工品 | |
| 壓力\等級 | A | B | C | D |
| 呼出壓力 | +355Pa(36mmH2O) | +980Pa(100mmH2O) | +1765Pa(180mmH2O) | 由工程需要而定 |
| 吸入壓力 | -295Pa(30mmH2O) | -295Pa(30mmH2O) | -295Pa(30mmH2O) | 由工程需要而定 |
| 序號 | 規格mm | 50 | 80 | 100 | 150 | 200 | 250 |
| 壓力等級Pa | 通氣量m3/h | ||||||
| A | +355 | 25 | 60 | 90 | 190 | 340 | 500 |
| -295 | 20 | 50 | 75 | 160 | 280 | 450 | |
| B | +980 | 30 | 70 | 100 | 200 | 380 | 600 |
| -295 | 20 | 50 | 75 | 160 | 280 | 450 | |
| C | +1765 | 40 | 95 | 140 | 280 | 500 | 800 |
| -295 | 20 | 50 | 75 | 160 | 280 | 450 | |
| 標準允許泄漏量m3/h | ≤0.04 | ≤0.4 | |||||

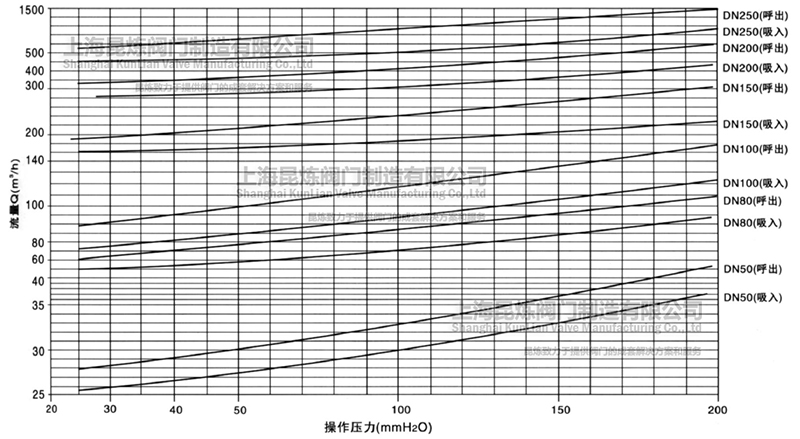

注：非標準呼吸閥操作壓力的通氣量參考以下流量曲線圖。
按SY/T0511-1996，API2000標準。
呼吸閥的維護與保養每月一次，冬季每月兩次。其方法：先將閥蓋輕輕打開，把真空閥盤和壓力閥盤取出，檢查閥盤與閥盤密封處、閥盤導桿與導桿套有無油污和臟物，如出現油污和臟物應清理干凈，然后裝回原位，上下拉動幾下，檢查開啟是否正常。如果一切正常，再將閥蓋蓋好緊固。在維護與保養中，如發現閥盤有劃痕、磨損等異常現象，應進行更換。
根據實際工況進行選擇，可根據現場管道連接方式、使用介質性質、使用介質壓力、使用介質溫度、閥體材質、密封材質、需實現的功能、操作方式等方面進行呼吸閥選型。
