過濾器

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供過濾器選型、設計、非標訂制，常規過濾器咨詢，我們可提供過濾器相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

過濾器介紹

過濾器是閥門管道清潔流體的一種設備。當流體不純凈含有顆粒，污垢等雜質時，輕則堆積在管道上影響流體流量值，亦或造成堵塞現象，嚴重些可能會對設備造成損害，如隔膜閥、水力控制閥等安裝的管道，如果流體中含有硬質顆粒雜質，開啟時流體中的顆粒會對膜片進行沖刷、劃損；閉合時也可能將顆粒雜質壓進膜片中造成后期密封不嚴，導致需要頻繁更換膜片。如軟密封的球閥、蝶閥這類開關閥等安裝的管道，如果流體中硬質顆粒不攔截清理，同樣會對該閥軟密封閥座造成磨損。調節閥、減壓閥這類控制流體流量、壓力等作用的閥類，雜質對該閥調節或減壓的穩定性同樣是有影響的。在應用范圍上，過濾器適用范圍廣，如適用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、給排水、市政、機械設備配套、電子工業，城建等領域。

過濾器工作原理

流經過濾器的流體介質含有各種雜質顆粒、經過過濾器時被內置的過濾網攔截、聚集在一起，使得介質經過過濾器濾網攔截后得到較為純潔的流體。根據雜質顆粒直徑大小不同，需要根據實際出發選擇合適的過濾網精度。

過濾器濾網過濾精度

過濾精度目數換算表

網目數	μm	網目數	μm
2	8000	100	150
3	6700	115	125
4	4750	120	120
5	4000	125	115
6	3350	130	113
7	2800	140	109
8	2360	150	106
10	1700	160	96
12	1400	170	90
14	1180	175	86
16	1000	180	80
18	880	200	75
20	830	230	62
24	700	240	61
28	600	250	58
30	550	270	53
32	500	300	48
35	425	325	45
40	380	400	38
42	355	500	25
45	325	600	23
48	300	800	18
50	270	1000	13
60	250	1340	10
65	230	2000	6.5
70	212	5000	2.6
80	180	8000	1.6
90	160	10000	1.3

根據過濾精度換算，過濾器可分為粗過濾器跟精細過濾器兩種。粗過濾器濾網一般為鋼制網，由鋼制支架加細濾網組成，濾網目數一般小于300目（48μm）。精細過濾器過濾材料一般為棉制。

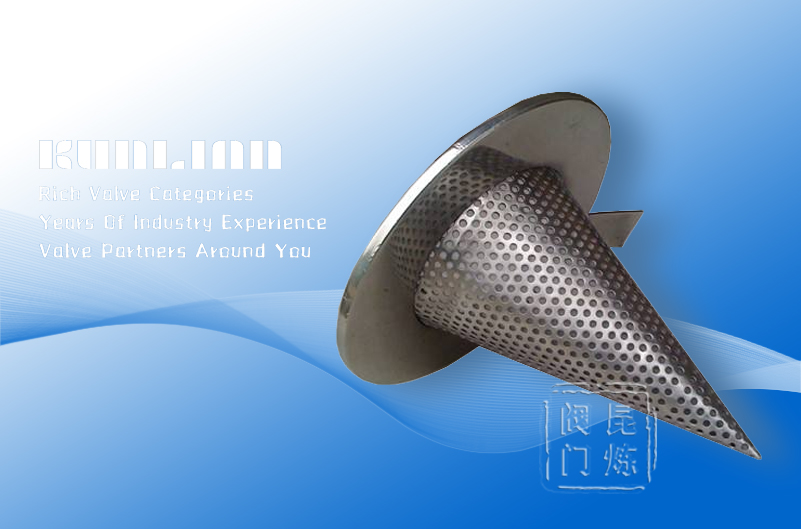

過濾器濾網

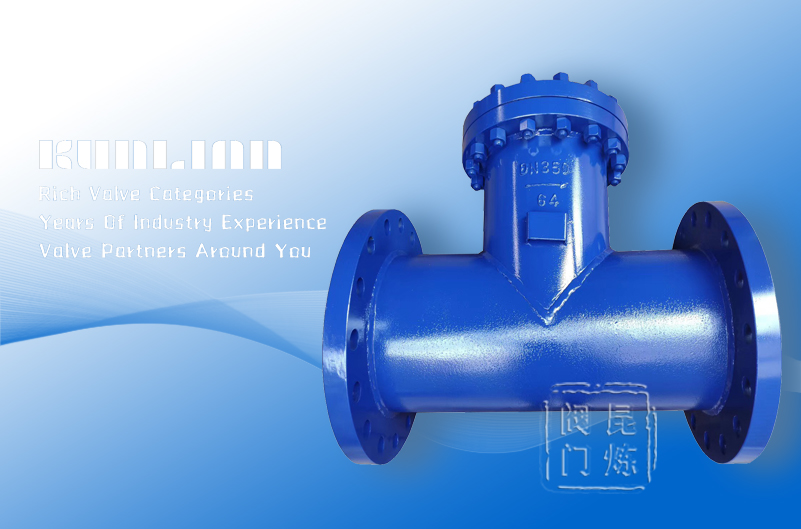

根據結構樣式，過濾器可分為Y型、T型、U型、籃式等樣式。該款過濾器安裝到閥門管道上，無需外源，在運行一段時間，或者在有安裝壓差表的情況下。可根據時間段，或通過觀看壓差表來判斷濾網攔截雜質的含量，進行濾網取出清洗，重新安裝步驟。反沖洗，手搖式，全自動的過濾器款式，排污操作步驟省力，一般需要通過閥外手搖桿操作排污，全自動過濾器通過系統程序定時排污，在操作上可無需更多人工干預。

過濾器材質的選擇跟管道的流體壓力，溫度，性質等有關。可供選擇的材質有：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼304/304L、不銹鋼316/316L，特殊材質2205雙相不銹鋼、合金鋼等。在防腐方面，除了可選用不銹鋼閥體外，也可選擇閥體襯氟的過濾器。

過濾器阻力損失計算：水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa。
