PZ941TC電動排渣陶瓷閘閥

PZ941TC電動排渣陶瓷閘閥介紹

PZ941TC電動排渣陶瓷閘閥通過控制柜、遠程操控，產品主要應用于電力、石油、化工、冶金、采礦、污水處理等工業領域，面對高磨損、強腐蝕、高溫、高壓等特殊工況，電動排渣陶瓷閘閥能滿足高磨損、強腐蝕的使用環境。

介紹 Introduce

結構特點

電動排渣陶瓷閘閥與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度高，本閥具有較高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。

適用物料

電動排渣陶瓷閘閥適用于高硬度的顆�；蛴熊涱w粒但又有腐蝕性介質。工作介質為渣水比>1：5、顆�！�5mm的水力輸煤、水力排渣除灰渣、泥漿輸送管道上作啟閉之用。

參數性能 Parameter Performance

應用范圍

• 使用公稱壓力（1.0、1.6、2.5、4.0）MPa
• 適應溫度≤200℃
• 電動執行器：開關型、調節型、防爆型、防水型
• 電壓：AC220V、380V
• 與介質接觸的部分均為結構陶瓷材料
• 具有耐磨損、耐腐蝕、耐沖蝕性能
• 隔熱性好、熱膨脹小
• 本閥料口全流通無阻擋物，有吹堵裝置，啟動負荷小卡灰及結灰現象少
• 采有增韌結構陶瓷密封，機械強度高耐磨性能好使用壽命延長
• 結構緊湊可任意角度安裝

零件明細 Parts Details

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	7	填料	柔性石墨
2	主閥體	WCB	8	填料壓蓋	2Cr13
3	閥座	工程陶瓷	9	閥桿	1Cr13
4	閥板	WCB+陶瓷	10	閥桿螺母	青銅
5	螺母	25	11	手輪	350-10
6	雙頭螺栓	35CrMoVA

產品規范 Standard

標準

• 設計與制造：廠標
• 結構長度：GB/T 12221
• 法蘭尺寸：GB/T 9113.1
• 檢驗與試驗：GB/T 9092
• 材料：碳鋼 GB/T 12229、不銹鋼 GB/T 12230
• 標志：GB/T 12220

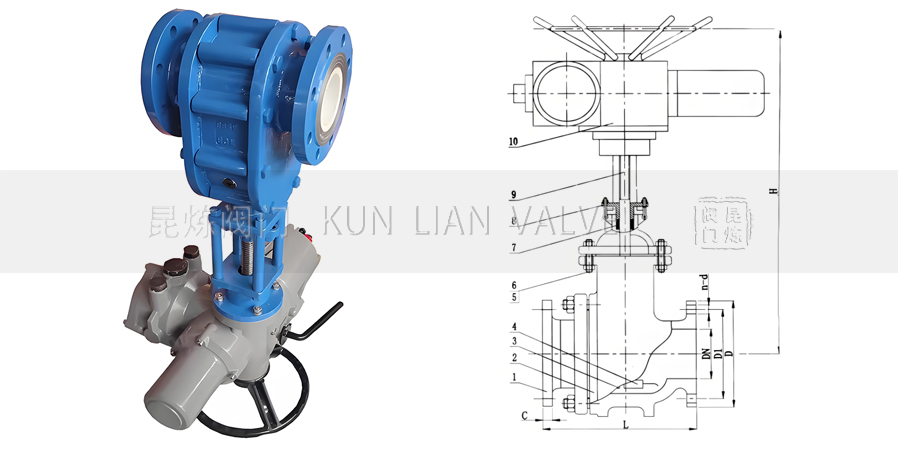

結構圖 Structural Diagram

外形尺寸 External Dimensions

1.0Mpa

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1.0	250	165	125	20	335	4-φ18
80		280	200	160	20	510	8-φ18
100		300	220	180	22	685	8-φ18
150		350	285	240	24	790	8-φ22
200		400	340	295	24	885	8-φ22
250		450	395	350	26	1015	12-φ22
300		500	445	400	26	1190	16-φ26
350		550	505	460	26	1350	16-φ26
400		600	565	515	26	1460	16-φ26

1.6Mpa

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1.6	250	165	125	20	335	4-φ18
80		280	200	160	20	510	8-φ18
100		300	220	180	22	685	8-φ18
150		350	285	240	24	790	8-φ22
200		400	340	295	24	885	12-φ22
250		450	405	355	26	1015	12-φ26
300		500	460	410	28	1190	12-φ26
350		550	520	470	30	1350	16-φ26
400		600	580	525	32	1460	16-φ30

2.5Mpa

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	2.5	250	165	125	20	345	4-φ18
80		280	200	160	24	520	8-φ18
100		300	235	190	24	695	8-φ22
150		350	300	250	28	810	8-φ26
200		400	360	310	30	955	12-φ26
250		450	425	370	32	1100	12-φ30
300		500	485	430	34	1240	16-φ30
350		550	555	490	38	1410	16-φ33

4.0Mpa

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	4.0	250	165	125	20	355	4-φ18
80		310	200	160	24	540	8-φ18
100		335	235	190	24	720	8-φ22
150		450	300	250	28	820	8-φ26
200		550	375	320	34	965	12-φ30
250		650	450	385	38	1050	12-φ33
300		750	515	450	42	1200	16-φ33

獲取PZ941TC-電動排渣陶瓷閘閥報價或訂購產品時請提供以下參數:

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

PZ941TC-電動排渣陶瓷閘閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
