Q611S、Q641S氣動塑料球閥

<產品信息>
產品型號：Q611S、Q641S
產品口徑：DN15-DN100
壓力等級：1.0MPa
產品材質：UPVC、CPVC、PP、PVDF、ABS

18121388846
cnklfm@163.com
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供氣動塑料球閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

Q611S、Q641S氣動塑料球閥介紹

Q611S、Q641S氣動塑料球閥采用雙由令承插連接，可快裝配，具有結構緊湊、耐磨損、容易拆卸、方便檢修、維護簡單易行等優點。氣動UPVC球閥閥體材質、耐腐蝕性強、重量輕、應用廣，例如：水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。

Q611S、Q641S氣動塑料球閥閥體參數

公稱通徑	DN15～100mm
公稱壓力	PN1.0MPa
閥軸材質	UPVC、CPVC、PP、PVDF、ABS
閥體材質	UPVC、CPVC、PP、PVDF、ABS
球體材質	UPVC、CPVC、PP、PVDF、ABS
閥座密封	PTFE
溫度	0℃～+60℃
連接方式	雙油令、法蘭
適用介質	食品工業、石化和與PVC相匹配的流體
特點	結構緊湊、體積小、重量輕、安裝方便

Q611S、Q641S氣動塑料球閥執行器技術參數

類型	雙作用活塞式、單作用（彈簧復位式）
氣源壓力	雙作用：2-8bar/單作用：4-8bar
輸出力矩	雙作用：4N·M～10560N·M
輸出力矩	單作用：7N·M～2668N·M
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）
動作范圍	0～90°±5°
接口螺紋	GTD40～GTD83/ATD50～ATD88 G1/8″
接口螺紋	GTD110～GTD350/ATD100～200 G1/4″
閥位信號	定位器：4～20mA/回信器：全開全關信號

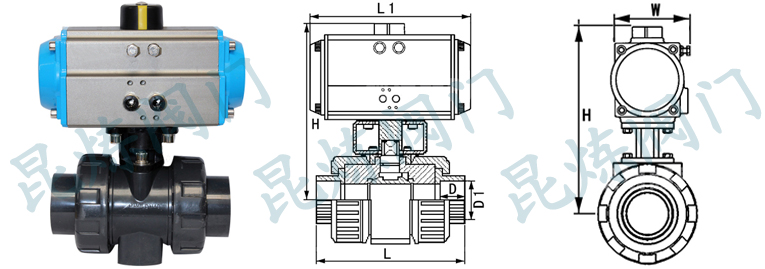

Q611S、Q641S氣動塑料球閥結構圖

Q611S、Q641S氣動塑料球閥結構圖- 上海昆煉閥門制造有限公司

Q611S、Q641S氣動塑料球閥外形尺寸

公稱通徑DN		15	20	25	32	40	50	65	80	100
CNS	D1	22.4	26.4	34.5	42.5	48.6	60.6	76.7	89.7	115
CNS	D	31	37	44	54	65	79	92	108	146
ANSI	D1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76
ANSI	D	31	37	44	54	65	79	92	108	146
DIN	D1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	D	31	37	44	54	65	79	92	108	146
JIS	D1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7
JIS	D	31	37	44	54	65	79	92	108	146
L		112	132	144	167	172	206	273	303	333
L1		104	130	130	140	140	186	186	254	254
H		151	158	162	198	198	225	278	307	362

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，氣動塑料球閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們。

Q611S、Q641S-氣動塑料球閥訂貨注意事項

獲取Q611S、Q641S-氣動塑料球閥報價或訂購產品時請提供以下參數:

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

Q611S、Q641S-氣動塑料球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
