工作原理與結構特點

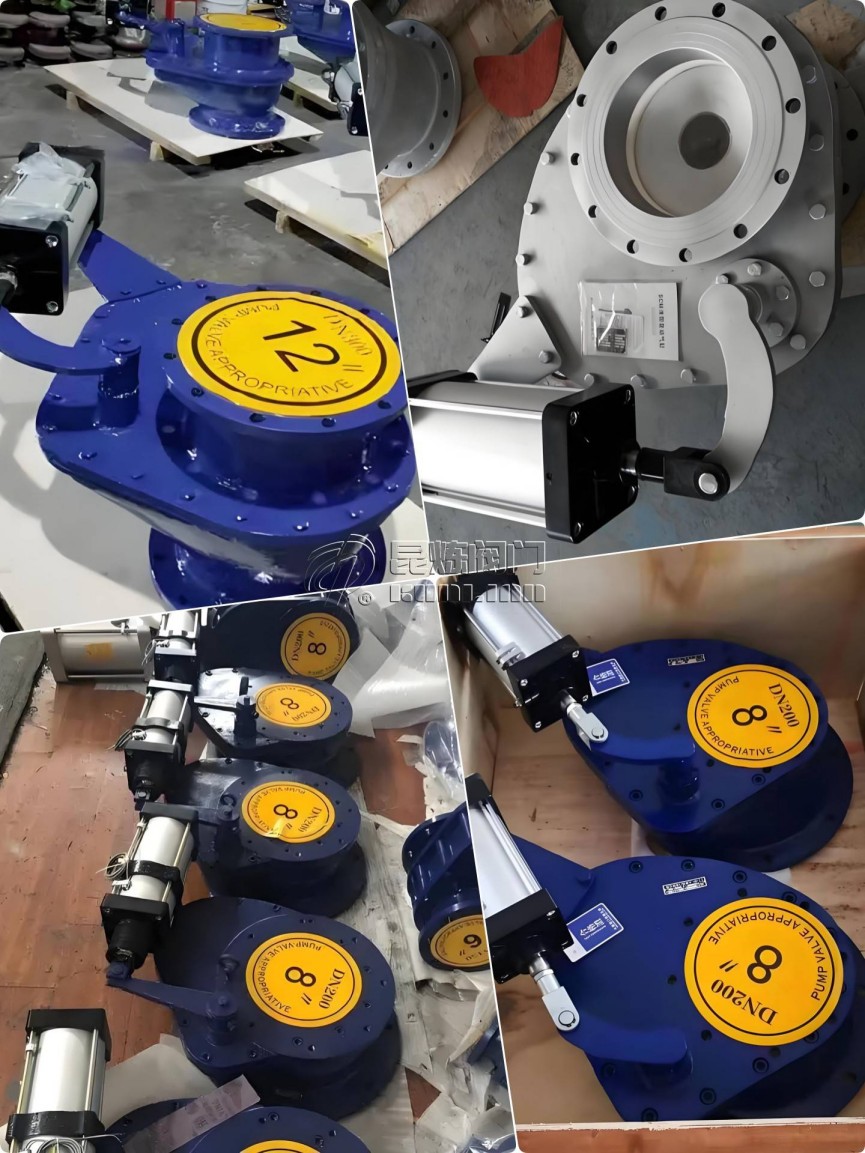

擺動式閘閥采用獨特的旋轉擺動啟閉機構，通過90°旋轉實現閥門的開關控制。與傳統閘閥相比，其優勢在于：

擺動式結構：閥板作弧形運動，減少與閥座的摩擦

無卡澀設計：適合含顆粒介質的工況

快速啟閉：90°旋轉即可完成全開或全關動作

主要類型與技術參數

類型	特點	適用工況

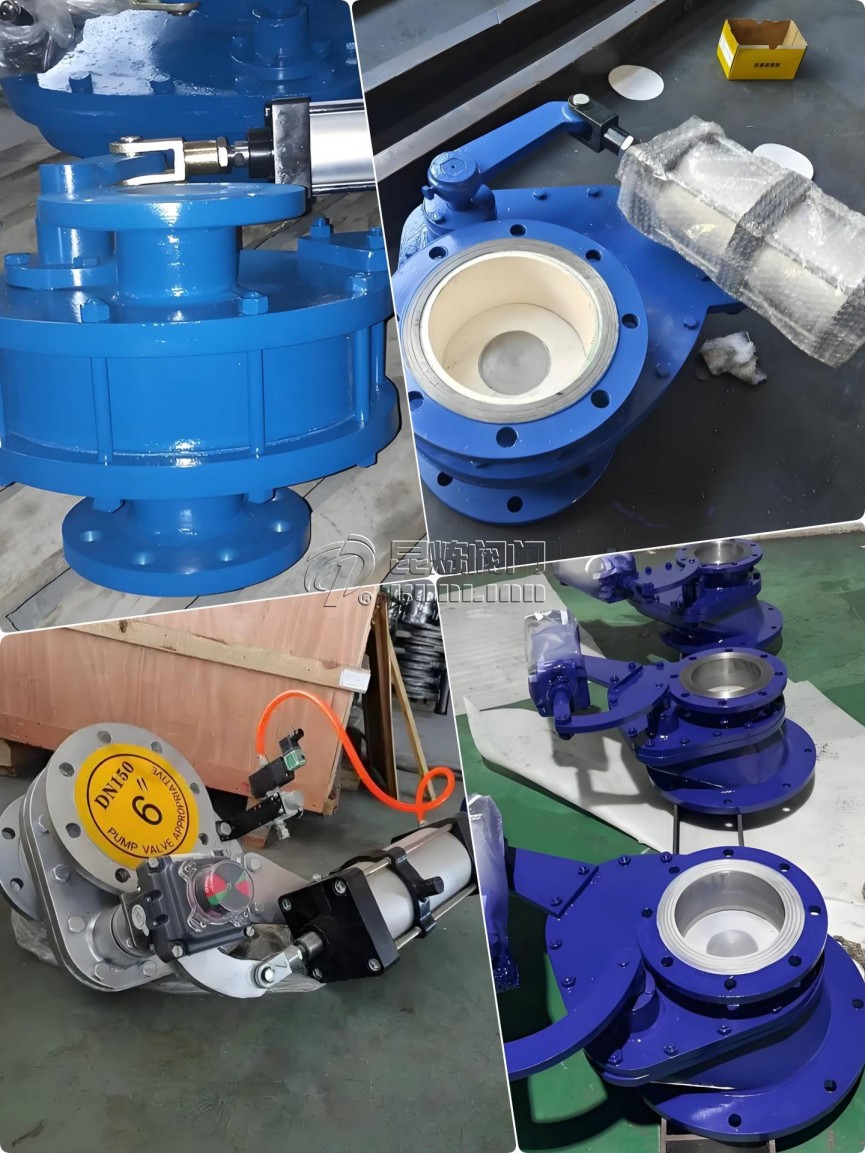

陶瓷擺動閘閥	氧化鋁/碳化硅密封面，耐磨性佳	高磨損介質
金屬擺動閘閥	不銹鋼/合金鋼材質	高溫高壓工況
氣動擺動閘閥	自動化控制，響應快速	遠程操作需求

類型

特點

適用工況

陶瓷擺動閘閥

氧化鋁/碳化硅密封面，耐磨性佳

高磨損介質

金屬擺動閘閥

不銹鋼/合金鋼材質

高溫高壓工況

氣動擺動閘閥

自動化控制，響應快速

遠程操作需求

公稱通徑范圍：DN50-DN600，壓力等級：PN10-PN40

性能優勢

耐磨損性：陶瓷閥板硬度達HRA88，使用壽命是普通閥門數倍

密封性能：雙向金屬硬密封，密封效果好

耐高溫性：最高可承受600℃高溫（視材質而定）

介質適應性：適用于干灰、礦粉、顆粒物料等高磨損介質

選型與維護指南

陶瓷材質選擇

氧化鋁陶瓷：經濟型選擇，適用于一般磨損工況

碳化硅陶瓷：高耐磨，適合特殊磨損環境

氣動與手動比較

類型	優點	缺點
氣動型	自動化程度高，響應快	需配套氣源系統
手動型	結構簡單，維護方便	操作力較大

類型

優點

缺點

氣動型

自動化程度高，響應快

需配套氣源系統

手動型

結構簡單，維護方便

操作力較大

日常維護要點

定期檢查密封面磨損情況

保持執行機構潤滑良好

清理閥腔積料（特別是顆粒介質工況）

檢查緊固件是否松動

常見問題解答

Q1：擺動式閘閥與普通閘閥的主要區別？

A1：主要區別在于：1) 采用擺動式啟閉而非直線運動；2) 抗卡澀性能好；3) 適合含顆粒介質；4) 密封面磨損更均勻。

Q2：如何判斷陶瓷密封面是否需要更換？

A2：當出現以下情況時應考慮更換：1) 泄漏量明顯增加；2) 表面出現深度劃痕(>0.5mm)；3) 局部剝落面積超過10%。

Q3：氣動執行機構選配注意事項？

A3：需考慮：1) 氣源壓力(通常0.4-0.7MPa)；2) 開關時間要求；3) 是否需要定位器；4) 防爆等級要求。

Q4：閥門出現卡澀如何處理？

A4：建議步驟：1) 先手動嘗試輕微往復操作；2) 檢查介質是否結塊；3) 清理閥腔；4) 檢查執行機構是否故障。

擺動式閘閥特點、選型、常見問題解答
