螺紋電磁閥性能參數特點

一、產品特性

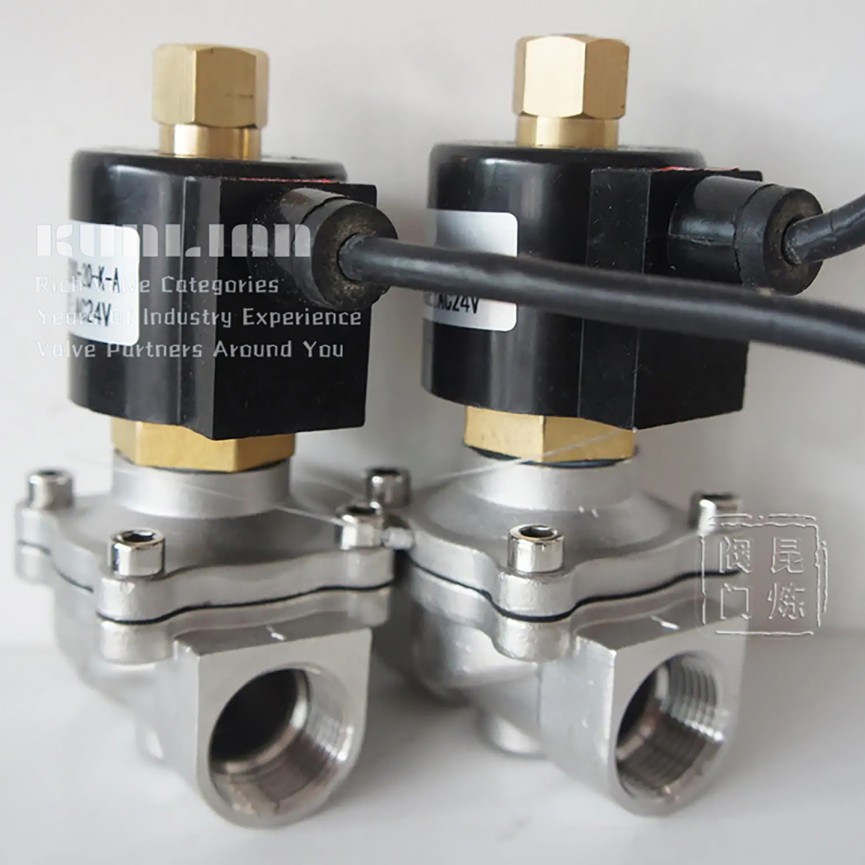

螺紋電磁閥采用螺紋連接方式，具有結構緊湊、密封穩定的特點，適用于中小口徑管道的流體控制。廣泛應用于液壓系統、氣動控制、儀器儀表等領域，支持G/NPT/BSPP/BSPT等多種螺紋標準。

二、參數詳解

1. 螺紋通徑尺寸

2. 工作壓力范圍

• 常規型號：0~1.6MPa
• 高壓型號：0~10MPa（需特殊密封結構）

3. 螺紋密封等級

• G螺紋：需配合密封墊圈（ISO 1179）
• NPT螺紋：錐度密封（ANSI B1.20.1）
• BSPT螺紋：55°錐管螺紋（BS 21）

三、性能參數

1. 流量系數(Cv值)

2. 響應時間參數

• 開啟時間：15~50ms（先導式結構）
• 關閉時間：20~80ms（帶緩沖設計）

四、安裝與維護

1. 安裝扭矩要求

2. 介質兼容性

• 兼容介質：水、空氣、油類（粘度≤46cSt）
• 禁限介質：強酸/堿（pH<2或>12）

五、常見問題解答

Q1：如何判斷螺紋電磁閥的密封失效？

A：主要征兆：

1. 閥體外部出現介質結晶
2. 螺紋連接處持續滲漏
3. 系統壓力無法維持

Q2：NPT和BSPT螺紋能混用嗎？

A：不能！雖然都是錐管螺紋，但：

• 牙型角不同（NPT60° vs BSPT55°）
• 螺距標準不一致
• 強行混用會導致螺紋損壞

Q3：電磁閥通電后內漏怎么處理？

A：排查步驟：

1. 檢查閥芯是否有雜質卡阻
2. 測量線圈電阻是否正常
3. 確認密封面是否磨損（使用內窺鏡檢查）

六、選型速查表

注：腐蝕性介質需選用316L不銹鋼閥體+PTFE密封組件
