偏心半球閥

偏心半球閥相關知識

氣動偏心半球閥是一種采用三維偏心設計的高性能控制閥門，通過氣動執行機構驅動實現快速啟閉動作。該產品結合偏心結構、金屬硬密封和補償量設計等特點，具有良好密封、耐高壓高溫、耐磨耐腐蝕等特點。

氣動偏心半球閥是采用三維偏心設計的控制閥門，通過氣動執行機構實現快速啟閉動作。該產品結合金屬硬密封和補償量設計等技術，具有密封穩定、耐高壓高溫等特點，廣泛應用于石油、化工、電力等行業的特殊工況。

偏心半球閥是一種采用偏心曲軸設計和楔形密封結構的閥門，廣泛應用于石油天然氣輸送、化工裝備、電廠冷卻系統等領域。其獨特的上裝式結構和閥桿傳動機構設計，使其具備自清潔性能、耐磨損性、低扭矩啟閉等特點，適用于高溫高壓、高粘度介質、含固體顆粒及腐蝕性流體的特殊工況。

偏心半球閥是以偏心旋轉結構為特點的控制閥門，通過90°旋轉實現快速啟閉或流量調節。其類型涵蓋氣動偏心半球閥、側裝式/上裝式偏心半球閥以及多回轉電動執行型，廣泛應用于水利調水、市政供水、石油石化等管道系統。

雙偏心半球閥適合通用行業的要求用閥，如水、污水、廢水、蒸汽、氣、紙漿等介質。如果密封副采用 Cr-Mn-Si 硬質合金，并有耐火、防爆和防靜電功能，則適合中高溫介質要求，如煤氣、焦?fàn)t煤氣、水煤氣和天然氣等場合。

偏心旋轉半球閥閥體流路簡單，阻力小，與同口徑單、雙座閥相比，有較大的流通能力，但重量只有其1/3左右。偏轉閥采用旋轉運動，提高了填料函密封性，同時具有較大的輸出力，所以閥的泄漏較小，剛度較大，在額定壓差下能可靠地工作。

浮動球閥的球體是浮動的，在介質壓力作用下，球體能產生的位移并緊壓在出口端的密封面上，出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷，在受到較高壓力沖擊時，球體可能會發生偏移。

隨著工業發展,對高溫、高壓惡劣工況偏心半球閥的需求量越來越大,要求球閥具有耐沖刷、耐溫、耐腐蝕等性能高。而傳統的全通徑球閥雖然球心、閥座經過堆焊、噴涂等進行表面硬化處理,但是其使用、成本和性能等依然符合不了使用要求,如工業硅、煤化工、高爐煤氣、燃?xì)獾瓤量坦r。

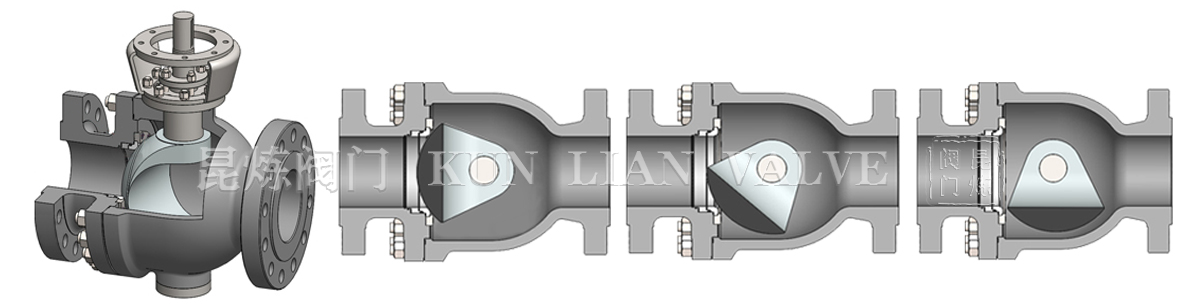

偏心半球閥在閥門關閉的位置，球體受閥桿的機械施壓作用，緊壓在閥座上。當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。閥桿繼續升高，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
