氣動偏心半球閥 | 全通徑低流阻 | 煤化工氣力輸送

更新時間：2025-5-27 信息來源：氣動偏心半球閥 | 全通徑低流阻 | 煤化工氣力輸送

產品概述

氣動偏心半球閥是一種采用三維偏心設計的高性能控制閥門，通過氣動執行機構驅動實現快速啟閉動作。該產品結合偏心結構、金屬硬密封和補償量設計等特點，具有良好密封、耐高壓高溫、耐磨耐腐蝕等特點。

結構特點

三維偏心設計

軸向偏心：閥桿軸線與閥體通道軸線偏移

徑向偏心：閥芯中心與閥桿中心偏移

角度偏心：密封面與通道軸線成特定夾角

金屬硬密封系統

特殊合金密封面，硬度HRC60以上

補償量設計自動補償密封面磨損

側裝式結構便于維護和更換

閥體結構

藏球室結構優化流體通道

法蘭連接標準接口

低流阻設計，流阻系數小

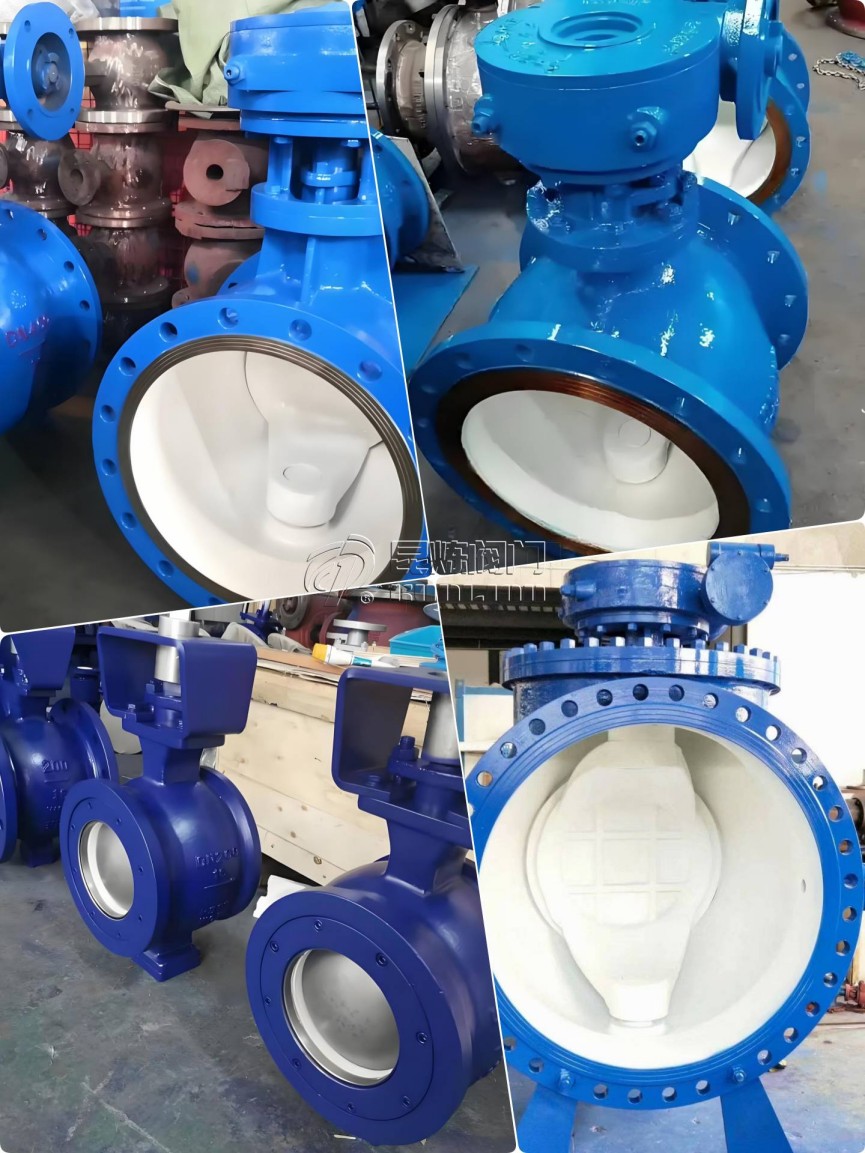

氣動偏心半球閥結構,氣動偏心半球閥維護,氣動偏心半球閥原理- 上海昆煉閥門制造有限公司

技術特點

性能指標	參數	性能指標	參數
密封等級	ANSI B16.104 VI級	工作溫度	-40℃～550℃
工作壓力	PN16-PN100	響應時間	0.5-3秒
防火標準	API 607/API 6FA	耐腐蝕性	腐蝕速率低

常見問題解答

Q1：三維偏心設計相比傳統結構有何特點？

三維偏心設計使閥門啟閉過程中閥瓣脫離密封面，實現無摩擦接觸降低扭矩，延長使用壽命。

Q2：金屬硬密封的穩定性如何保證？

采用特殊合金密封面，配合精密研磨工藝，表面粗糙度小，確保密封面貼合實現密封。

Q3：氣動執行機構如何選型？

根據閥門尺寸和工況壓力選擇，DN50以下可選用單作用彈簧復位型，DN50以上可選用雙作用型，供氣壓力通常0.4-0.7MPa。

Q4：補償量設計如何實現自動調節？

內置碟形彈簧組件，當密封面磨損時自動補償，保持恒定密封比壓，無需人工調節。

應用領域

石油天然氣：輸送管線、煉油廠加氫裝置
化工行業：腐蝕性介質控制
電力行業：高溫蒸汽系統
冶金行業：高壓漿料輸送
食品行業：潔凈管道系統
