氣動偏心半球閥 | 灰渣輸送防磨方案 | 抗磨損粒沖刷性能

更新時間：2025-5-27 信息來源：氣動偏心半球閥 | 灰渣輸送防磨方案 | 抗磨損粒沖刷性能

產品概述

氣動偏心半球閥是采用三維偏心設計的控制閥門，通過氣動執行機構實現快速啟閉動作。該產品結合金屬硬密封和補償量設計等技術，具有密封穩定、耐高壓高溫等特點，廣泛應用于石油、化工、電力等行業的特殊工況。

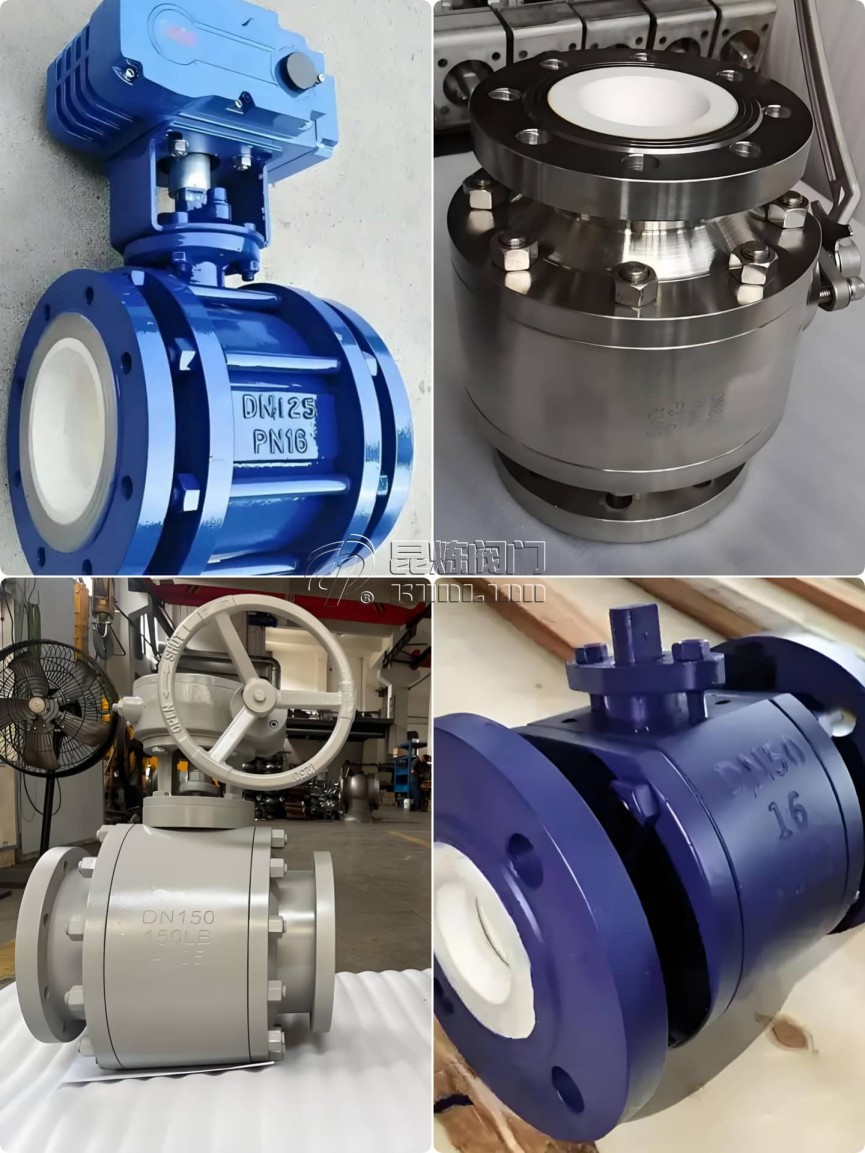

氣動偏心半球閥,灰渣輸送防磨方案,抗磨損粒沖刷性能- 上海昆煉閥門制造有限公司

結構特點

三維偏心設計

軸向偏心：閥桿軸線與閥體通道軸線偏移

徑向偏心：閥芯中心與閥桿中心偏移

角度偏心：密封面與通道軸線成特定夾角

金屬硬密封系統

特殊合金密封面，硬度可達HRC60以上

補償量設計自動補償密封面磨損

側裝式結構便于維護和更換

氣動執行機構

單作用/雙作用氣缸可選

0.4-0.7MPa標準氣源壓力

0.5-3秒快速響應時間

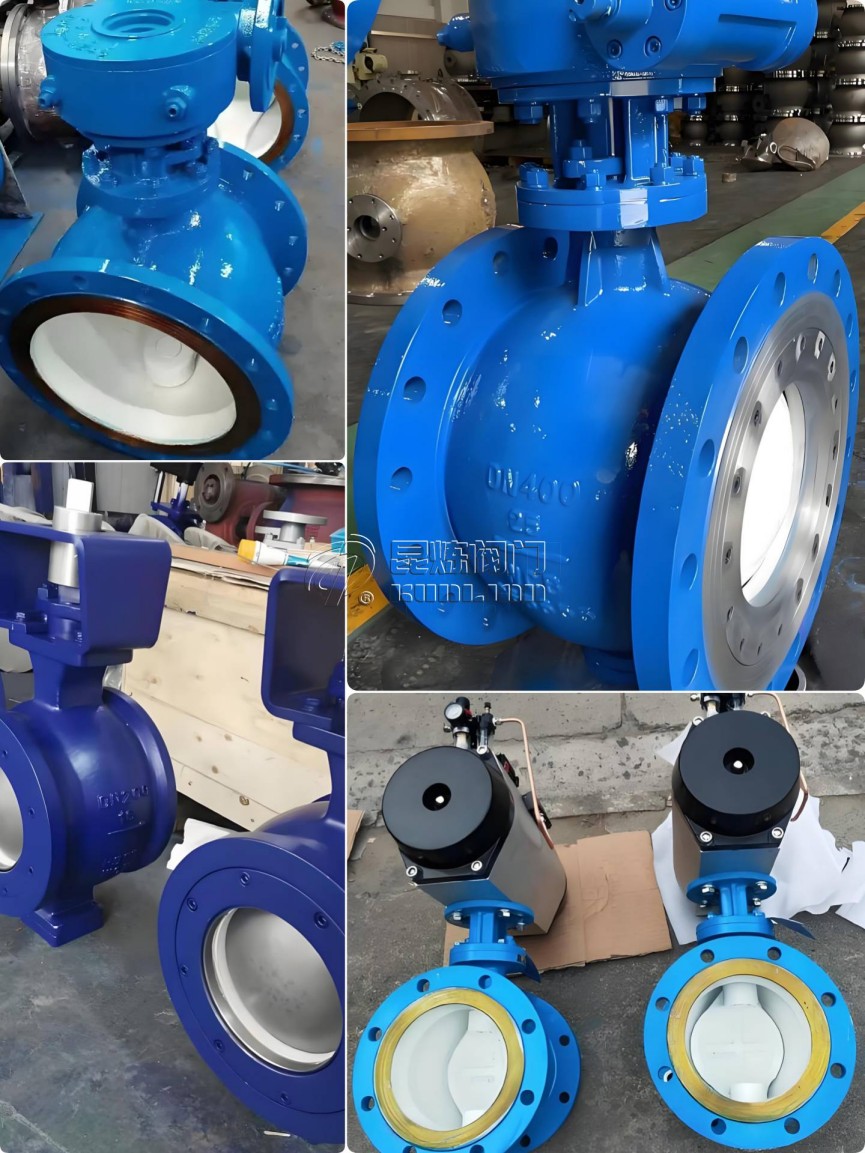

氣動偏心半球閥特點,氣動偏心半球閥維護,氣動偏心半球閥應用- 上海昆煉閥門制造有限公司

技術參數

項目	參數	項目	參數
公稱通徑	DN50-DN1200	工作溫度	-40℃~550℃
壓力等級	PN16-PN100	密封等級	ANSI B16.104 VI級
連接方式	法蘭/對夾	閥體材質	WCB/CF8/CF8M

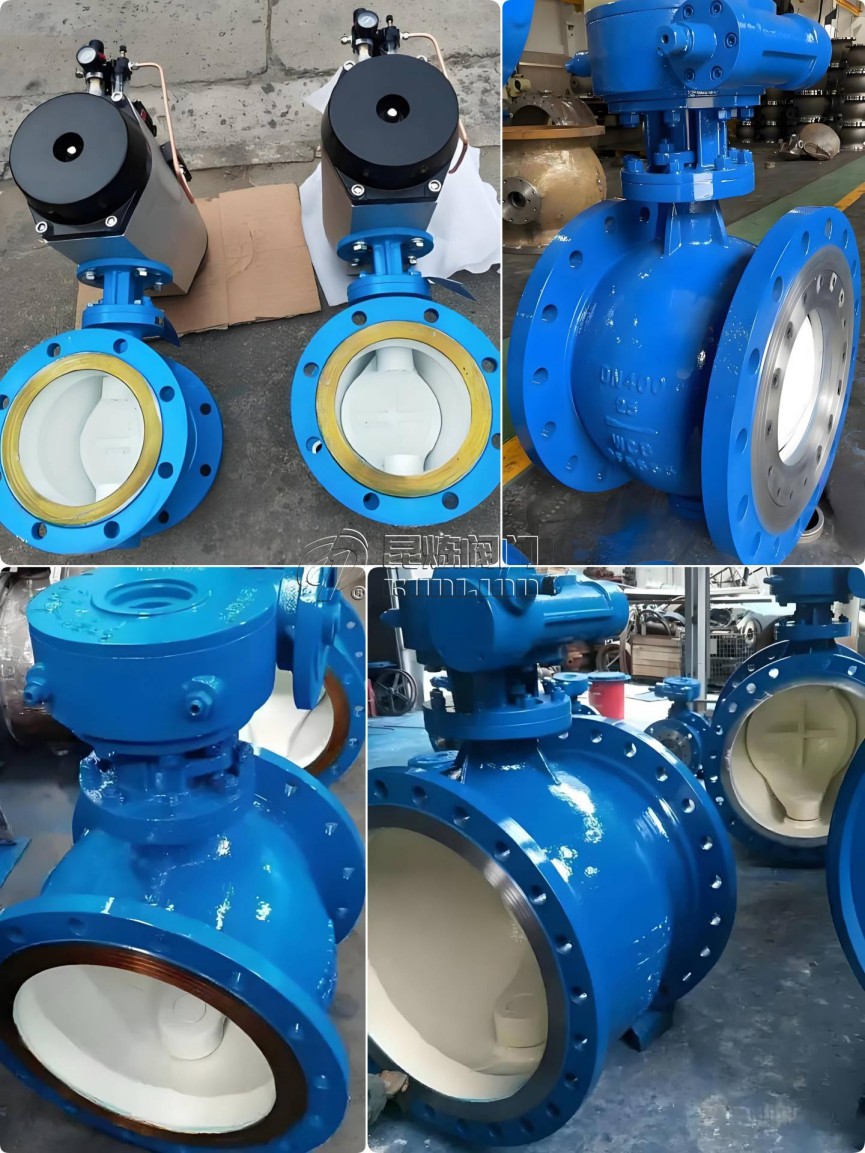

氣動偏心半球閥結構圖、工作原理、廠家- 上海昆煉閥門制造有限公司

常見問題解答

Q1：三維偏心設計相比傳統結構有何優勢？

三維偏心設計使閥門啟閉過程中密封面完全脫離，實現無摩擦接觸，扭矩降低，使用壽命延長。

Q2：金屬硬密封的穩定性如何保證？

采用特殊合金密封面，配合研磨工藝表面粗糙度小，確保密封面貼合實現密封。

Q3：氣動執行機構如何選型？

根據閥門尺寸和工況壓力選擇，DN50以下可選用單作用彈簧復位型，DN50以上可選用雙作用型，供氣壓力通常0.4-0.7MPa。

Q4：閥門在高溫工況下的表現如何？

采用高溫合金閥桿和特殊密封材料，可在450℃高溫下長期工作。

應用

石油天然氣輸送：DN800閥門用于原油長輸管線，工作壓力6.4MPa
煉油廠加氫裝置：DN400閥門在420℃高溫下穩定運行
電廠脫硫系統：DN600閥門處理含固體顆粒的石灰石漿液
