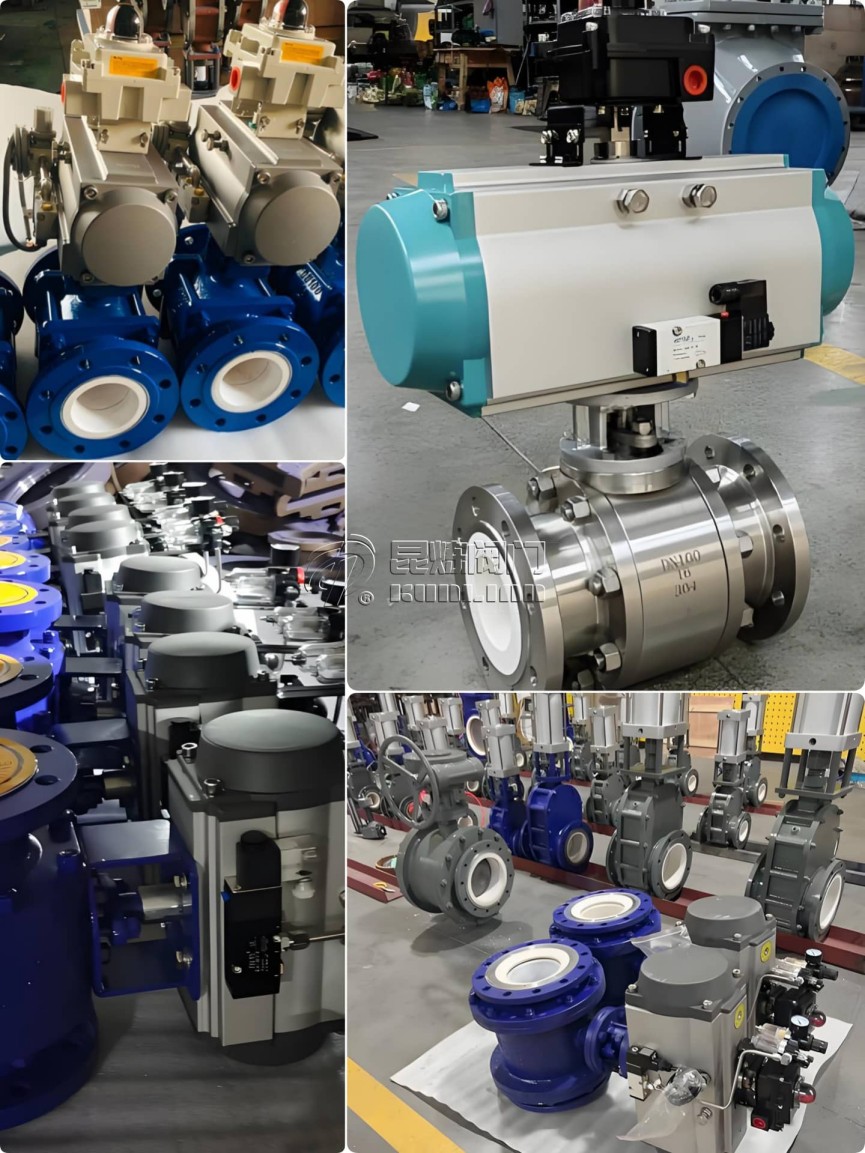

氣動陶瓷球閥執行系統技術詳解

1.1 連接標準解析

• ISO 5211標準接口：國際通用的安裝法蘭標準，具有互換性
• DIN 3337接口：德國標準，適用于高扭矩應用
• 定制化接口：針對特殊工況的非標設計解決方案

1.2 扭矩傳遞參考

2.1 機械匹配原則

• 扭矩匹配：執行器扭矩應為閥門操作扭矩的1.5-2倍
• 速度控制：開關時間需根據介質特性優化（一般3-60秒）
• 防松設計：采用鎖緊機構防止振動松動

2.2 氣路系統集成

• 一體化氣路塊：集成過濾、調壓、潤滑功能
• 快插接口：便于現場安裝和維護
• 雙氣源設計：確保系統穩定性

3.1 啟閉特性曲線

• 等百分比特性：適用于過程控制
• 快開特性：適用于開關控制
• 可編程特性：智能型執行器支持自定義曲線

3.2 防沖擊設計

• 液壓緩沖裝置：末端緩沖，減少沖擊
• 可變速度控制：接近終點自動減速
• 扭矩限制器：過載保護機構

4.1 機械對中技術

• 激光對中儀：確保執行器與閥體同心度
• 動態平衡測試：全行程扭矩監測
• 預緊力控制：采用扭矩扳手精確控制

4.2 氣動系統調試

• 氣壓：根據負載特性調整工作壓力
• 速度調節：通過節流閥控制動作速度
• 潤滑調整：根據環境溫度選擇合適潤滑油

Q1：如何判斷執行器與閥體匹配是否合理？

關鍵檢查三點：①全行程扭矩曲線是否平滑；②終點位置是否有沖擊；③空載測試電流/氣壓是否穩定。異常波動都表明匹配存在問題。

Q2：高頻率動作場合如何選擇連接方式？

推薦采用：①花鍵連接；②帶預緊力的法蘭連接；③配合抗磨涂層。同時應每隔一段時間檢查連接狀態。

Q3：執行器安裝后出現振動怎么處理？

分步排查：①檢查氣源穩定性；②測試不同速度下的振動情況；③檢查機械同心度；④評估負載匹配性。通常需要重新對中和調整氣壓。

Q4：如何延長執行系統的使用壽命？

定期維護：①定期潤滑（每3個月）；②定期緊固（每6個月）；③定期過濾檢查（每月）；④定期密封檢查（每年）；⑤定期性能測試（每年）。
