KP-10快速排氣閥

KP-10快速排氣閥介紹

KP-10快速排氣閥結構簡單，體積小，排氣量大，在原基礎上進行大量改進使的快速排氣閥更完善。快速排氣閥,適用于工作介質為水的管路上，作為快速排出管道內氣體的設備，以提高輸送水設備的效率和保護管道不受變形破裂，當管道空管沖水是實現快速排氣，當管道內產生負壓時又能快速吸氣。

KP-10快速排氣閥技術參數

公稱通徑DN（mm）	50（2"）~200（8"）
公稱壓力PN（Mpa）	1.0~1.6
使用溫度（℃）	0~85
適用介質	清水

KP-10快速排氣閥工作原理

當系統中有空氣時，氣體聚集在快速排氣閥的上部，閥內氣體聚積，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮筒隨水位一起下降，打開排氣口；氣體排盡后，水位上升，浮筒也隨之上升，排氣閥停止排氣。

KP-10快速排氣閥部件材質

零件名稱	材質屬性
閥體	鑄鐵、鑄鋼、不銹鋼
浮球	不銹鋼

KP-10快速排氣閥性能作用

在壓力管道運行中，快速排氣閥能自動排除少量由水中析出的空氣 ，以免阻水。在管道發生負壓時能快速地進氣，以免管道由于負壓過大而發生失穩破壞。在管道放空時，能自動大量地進氣，使放水加快，縮短停水時間。

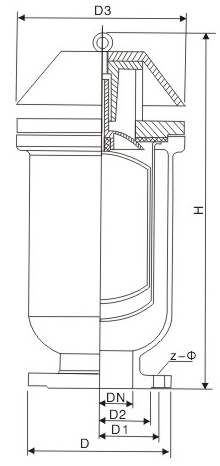

KP-10快速排氣閥結構圖

KP-10快速排氣閥外形尺寸

通徑	D	D1	D2	D3	H	Z-Φd
50	160	125	102	166	295	4-14
80	195	160	138	190	342	4-18
100	215	180	158	205	358	8-18
150	280	240	212	243	435	8-23
200	335	295	268	296	480	8-23

獲取KP-10-快速排氣閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

KP-10-快速排氣閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
