Q41N高壓法蘭球閥

<產品信息>
產品型號：Q41N
產品口徑：DN10-DN100
壓力等級：16-32Mpa
產品材質：鍛鋼

18121388846
cnklfm@163.com
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供高壓法蘭球閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

Q41N高壓法蘭球閥介紹

Q41N高壓法蘭球閥閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構使在高壓下的球體中心位置，以使閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，以使良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出結構，以免泄漏；低磨擦系數的軸承，使得扭矩減少，便于閥門啟閉；閥桿與閥體的接觸，使防靜電接地裝置性能優。具有性能優，用途廣，價格合理等優點。適用于：化工、石油、天然氣、冶金、等行業。

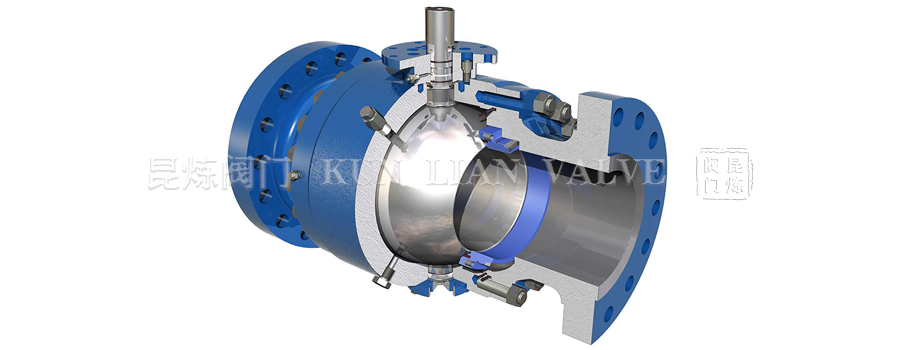

Q41N高壓法蘭球閥剖面圖

Q41N高壓法蘭球閥剖面圖- 上海昆煉閥門制造有限公司

自由泄漏的身體密封結構：暢順,閥門的開關位置閥體和閥帽的雙加蓋墊片和O形環,在此基礎上,這樣的原因似火、高溫、減震和凹凸不平的開放或關閉扭矩不會引起外泄漏；

操作低扭矩：自我潤滑軸承,運作和低扭矩；

雙重阻塞滲出：當球全開或關閉位置,發射機物質身體可以腔中心公布排水、排空裝置此外,很中心壓力閥門腔內能被釋放到低壓結束了自己的救援的座位；

擴展閥桿：地下安裝閥門,閥桿可以延長、為方便操作相應的復合噴油嘴、排水閥可以延長到高處的閥門；

自動體腔：當身體壓力上升不正常的,如不穩定因素、耳軸球閥下游閥座上將被正常壓力,同時不正常的自動釋放壓力,并不損壞密封的上游的座位。

Q41N高壓法蘭球閥技術參數

公稱通徑	DN15-DN100
公稱壓力	PN160~PN320
適用介質	水、油品、氦、氨等
適用溫度	-40～80

Q41N高壓法蘭球閥部件材質

零件名稱	材質屬性
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	尼龍	尼龍
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
O形圈	橡膠	橡膠
雙頭螺栓	35CrMoA	A193-B7

Q41N高壓法蘭球閥外形尺寸

公稱通徑DN/mm	尺寸/mm
公稱通徑DN/mm	L	D	D1	D2	b	Z-Φd	M	H	L0
10	210	95	60	18	20	3-Φ18	M24×2	77	220
15	230	95	60	20	20	3-Φ18	M24×2	85	220
25	260	105	68	28	20	3-Φ18	M33×2	100	250
32	300	115	80	38	25	4-Φ18	M42×2	120	300
40	350	125	90	48	28	6-Φ26	M52×2	150	400
50	400	165	115	61	32	6-Φ26	M64×3	165	400
65	490	200	145	75	40	6-Φ29	M80×3	180	500
80	580	225	170	94	50	6-Φ33	M100×3	200	600
100	620	260	195	115	60	6-Φ36	M125×4	245	800
125	750	300	235	146	75	8-Φ39	M155×4	270	850
150	800	330	255	163	78	8-Φ42	M175×4	300	850
200	850	400	315	193	90	8-Φ48	M215×6	400	900
公稱壓力：PN32.0MPa
10	210	95	60	18	20	3-Φ18	M24×2	77	220
15	230	105	68	20	20	3-Φ18	M33×2	85	220
25	260	115	80	28	25	4-Φ18	M42×2	100	250
32	300	125	90	38	28	6-Φ26	M52×2	120	300
40	350	165	115	48	32	6-Φ26	M64×2	150	400
50	400	200	145	61	40	6-Φ29	M80×2	165	400
65	490	225	170	75	50	6-Φ33	M100×2	180	500
80	580	260	195	94	60	6-Φ36	M125×2	200	600
100	620	300	235	115	75	8-Φ39	M155×2	245	800
125	750	330	255	146	78	8-Φ42	M175×2	270	800
150	800	400	315	163	90	8-Φ48	M215×2	300	850
200	850	480	380	193	120	8-Φ60	M265×2	400	900

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，高壓法蘭球閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們。

Q41N-高壓法蘭球閥訂貨注意事項

獲取Q41N-高壓法蘭球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

Q41N-高壓法蘭球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
我們以質量為基礎，為經濟發展帶來放心的產品

服務宗旨：用心、準確、周到。

服務目標：服務質量使客戶滿意。

服務效率：保修期內或保修期外如設備出現故障，供方在接到通知后，如需現場解決的，本地區6-12小時內予以答復或派員處理，外地24-48小時內予以答復或派員處理，并做到問題不解決服務人員不撤離。

服務原則：Q41N-高壓法蘭球閥保修期為十二個月，在保修期內一律實行：保質、保量、保修等。
