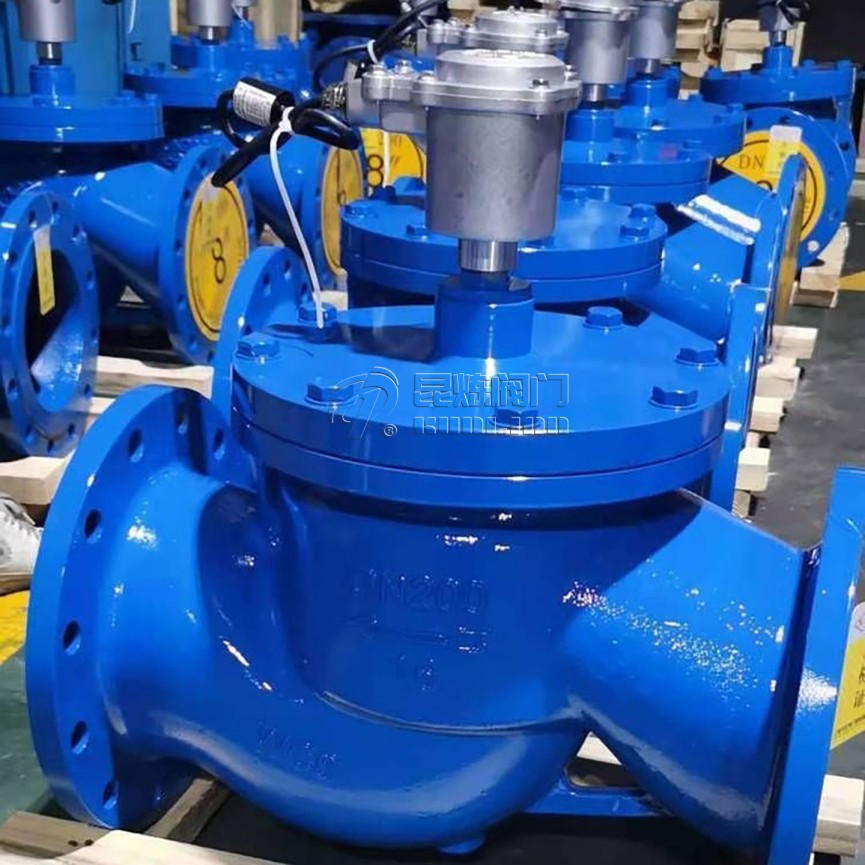

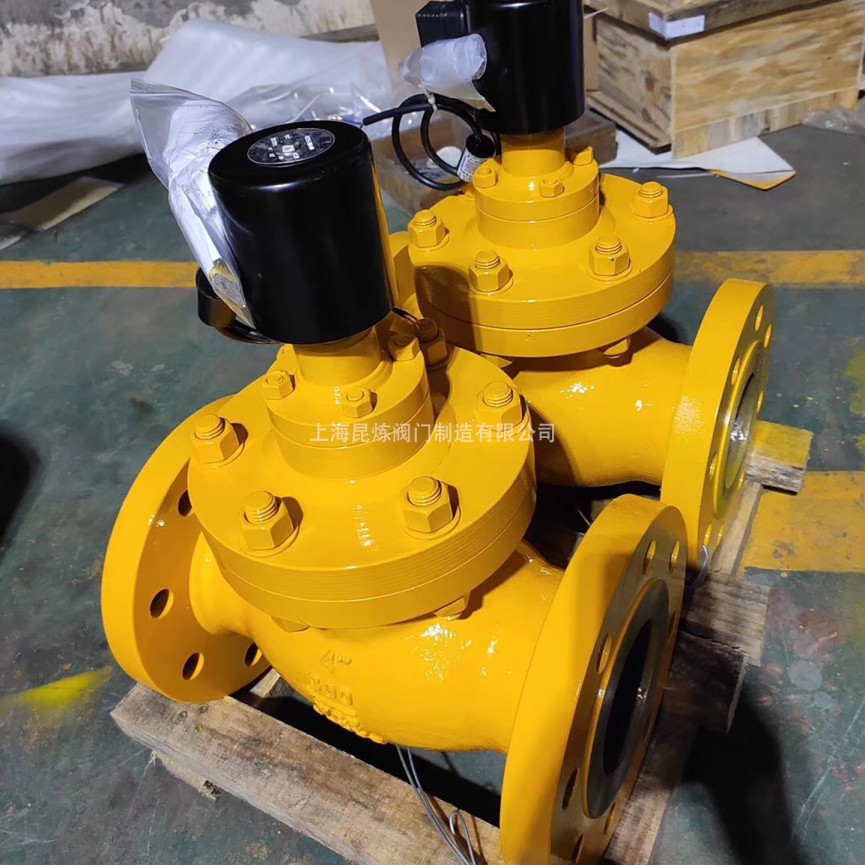

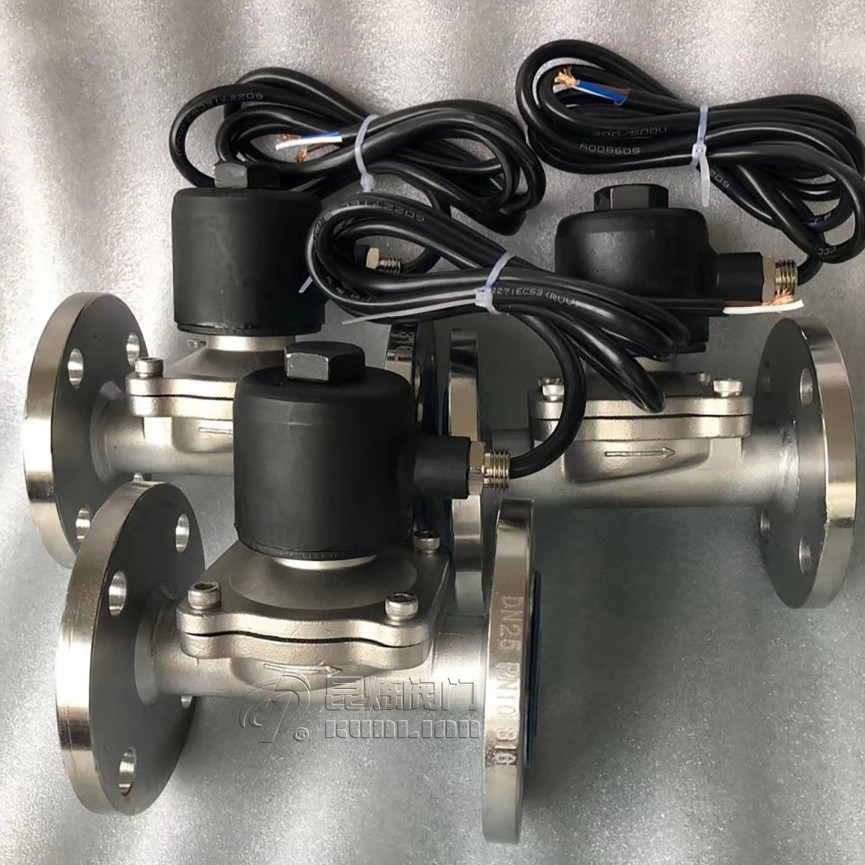

法蘭電磁閥作為工業管道系統中的關鍵控制元件，通過法蘭連接方式實現快速安裝與密封。本文將從國際標準、壓力等級、法蘭類型等維度，解析法蘭電磁閥的技術特點與應用場景。
一、法蘭標準體系詳解
| 標準體系 |
適用范圍 |
典型規格 |
| ANSI法蘭 |
美標體系 |
Class 150/300/600 |
| DIN法蘭 |
歐標體系 |
PN10/16/25/40 |
| JIS法蘭 |
日標體系 |
5K/10K/16K |
| GB法蘭 |
國標體系 |
PN1.6/2.5/4.0MPa |
注：不同標準法蘭的螺栓孔距、外徑等尺寸存在差異，選型時需注意匹配性
二、法蘭壓力等級對照
Mpa與Class壓力等級換算
- 2.0Mpa ≈ Class 150
- 5.0Mpa ≈ Class 300
- 10.0Mpa ≈ Class 600
選型建議：
- 低壓系統（≤1.6MPa）選擇PN16/Class 150
- 中高壓系統（2.5-6.4MPa）選用PN25-6.4/Class 300-600
- 高壓場景需特殊定制Class 900以上法蘭
三、法蘭結構類型對比
1. 平焊法蘭（Slip-on）
- 特點：管道插入法蘭后雙面焊接
- 優勢：成本低，安裝便捷
- 局限：承壓能力較弱（≤PN16）
2. 對焊法蘭（Weld Neck）
- 特點：帶頸部的坡口焊接結構
- 優勢：耐高壓（可達PN100）、抗震動
- 典型應用：石油化工、高溫高壓管道
3. 松套法蘭（Lap Joint）
- 特點：法蘭環與短管端可旋轉
- 優勢：便于管道對中，減少安裝應力
- 適用場景：頻繁拆卸的檢修管路
四、法蘭密封面形式
1. 突面（RF - Raised Face）
最常用形式，密封面高出法蘭平面2-3mm，配套非金屬墊片
2. 全平面（FF - Flat Face）
整個法蘭面為平面，適用于軟質墊片的低壓工況
3. 環連接面（RTJ - Ring Joint）
帶環形溝槽，配套金屬環墊，用于Class 600以上高壓系統
選型提示：腐蝕性介質建議選用PTFE包覆墊片的突面法蘭
五、常見問題解答（FAQ）
Q1：ANSI法蘭能否與DIN法蘭直接連接？
不能。兩者的螺栓孔距、外徑等尺寸不同，需通過轉換法蘭或過渡接頭實現連接。
Q2：PN16法蘭的實際承壓是多少？
在20℃水溫下承壓1.6MPa，但隨溫度升高需降額使用。
Q3：對焊法蘭的頸部長度如何確定？
根據管道壁厚+3mm計算，具體參照ASME B16.5標準中的"WN"系列尺寸表。
Q4：法蘭泄漏的常見原因有哪些？
- 螺栓預緊力不均勻（需按十字交叉順序擰緊）
- 墊片老化或選型不當（如高溫工況誤用橡膠墊片）
- 法蘭密封面有劃痕（Ra≤3.2μm）
六、維護保養建議
- 定期檢查：每6個月檢查法蘭螺栓扭矩（推薦值見GB/T 9124）
- 腐蝕防護：沿海地區建議選用316L不銹鋼法蘭+陰極保護
- 拆卸規范：
提示：電磁閥線圈的防護等級需與法蘭材質匹配（如IP65級防護）
七、結語
選擇法蘭電磁閥需要綜合考慮標準體系、壓力等級、結構形式三個要素。建議根據實際工況參數（壓力/溫度/介質）選用對焊式ANSI Class 300或PN25 DIN標準法蘭電磁閥，以確保系統穩定運行。
