電磁閥是用電磁控制的工業設備，用于自動化控制流體，不僅限于液壓和氣動系統。它在工業控制系統中調整介質的方向、流量、速度和其他參數。電磁閥可以透過不同電路實現精確控制，提供精度和靈活性。有多種類型的電磁閥，用于不同位置和用途，包括單向閥、安全閥、方向控制閥和速度調節閥等。

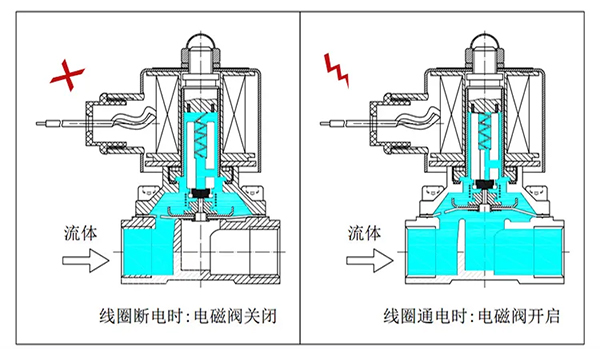

電磁閥內含有密閉腔，帶有多個通孔，每孔與不同的油管相連。腔內設有活塞，兩側有電磁鐵，通電時會吸引閥體移動，控制排油孔的開合。進油孔常開，液壓油進入不同排油管，由油壓推動油缸活塞，再帶動機械裝置。通過控制電磁鐵的電流通斷，實現對機械運動的控制。
電磁閥是依靠電磁力自動開關的基礎器材，主要用于自動化控制，可在工業控制系統中調節介質方向、流量、速度等參數，廣泛應用于各個生產領域。在使用電磁閥時，務必注意其密封性，檢查是否有老化或損壞，及時維修以避免影響機器正常運行。還要留意密封類型，可通過聽聲音或肥皂水測試來檢查是否有漏氣。考慮設備使用環境，特別是在化學反應強烈的場所，需要選擇耐腐蝕設備，不同設備有不同特性，不要混用以維護使用壽命。安裝時務必正確安裝，按照箭頭指示方向，與介質流向一致，避免反向壓差，確保正常啟動。
1、電磁閥分為三大類：直動式（通電時打開，斷電時關閉，適用于真空和零壓），分步直動式（組合了直動和先導原理，適用于零壓和高壓但需要水平安裝），先導式（通過電磁力和壓差控制閥門，適用于各種壓力條件）。
2、電磁閥根據閥結構、材料和原理分為六小類：直動膜片、分步直動膜片、先導膜片、直動活塞、分步直動活塞、先導活塞。
3、電磁閥按功能分類包括多種類型，如水用、蒸汽、制冷、低溫、燃氣、消防、氨、氣體、液體、微型、脈沖、液壓、常開、油用、直流、高壓、防爆等。
在選擇電磁閥時，原則是安全性、可靠性、適用性和經濟性。然后，根據現場工況的六個方面來進行選擇：
管道參數：確定通徑規格（DN）和接口方式，通常根據管道內徑或流量需求選擇通徑，而接口方式取決于通徑大小。
流體參數：考慮流體的腐蝕性、溫度、狀態和粘度來選擇電磁閥的材質和溫度組。
壓力參數：根據公稱壓力和工作壓力來選擇原理和結構品種，特別關注工作壓差。
電氣選擇：優先選用AC220V或DC24V電壓規格。
持續工作時間：選擇常閉、常開或可持續通電型，根據開啟和關閉時間的長短。
輔助功能：考慮環境要求，如防爆、止回、手動、防水霧、水淋、潛水等功能。
對腐蝕性介質，應選用塑料王電磁閥和全不銹鋼，或者在強腐蝕介質情況下選擇隔離膜片式電磁閥。中性介質可使用銅合金閥殼，但需注意閥殼銹屑問題，特別在不頻繁動作的情況下。不應采用銅材制作氨用閥。
在爆炸性環境下，必須選擇相應防爆等級的產品。在露天安裝或粉塵多的場合，應選用防水和防塵型電磁閥。
電磁閥的公稱壓力應超過管道內的最高工作壓力。
介質特性：根據介質狀態（氣體、液態或混合），選擇相應的電磁閥。確保介質溫度在允許范圍內，以避免線圈燒損和密封老化。介質粘度低于50cSt通�？捎脴藴孰姶砰y，高于此值，通徑大于15mm可選擇多功能電磁閥，小于15mm可選高粘度電磁閥。對于不夠清潔的介質，建議在電磁閥前加裝反沖過濾閥。在需要定向流通且不允許倒流的情況下，使用雙向流通電磁閥。確保介質溫度在允許范圍內。
管道參數：選擇閥門通口和型號應符合介質流向和管道連接方式的要求。選定公稱通徑時，可參考流量和閥門Kv值，也可與管道內徑匹配。工作壓差較低時，可選擇間接先導式電磁閥，而當最低工作壓差接近或小于零時，應選擇直動式或分步直接式電磁閥。
環境條件：確保環境溫度在電磁閥允許范圍內。在高濕度或有水滴雨淋的情況下，應選擇防水電磁閥。若環境中存在振動、顛簸或沖擊，應選擇特殊品種，如船用電磁閥。在腐蝕性或爆炸性環境中的使用，應優先選擇耐腐蝕型電磁閥。若空間受限，多功能電磁閥可省去旁路和手動閥，且易于在線維修。
電源條件：根據供電電源種類選擇交流或直流電磁閥，通常使用交流電源更方便。優先選擇AC220V和DC24V電壓規格，注意電源電壓波動范圍，需采取穩壓措施以確保正常工作。根據電源容量選擇額定電流和消耗功率，特別注意交流電磁閥在起動時需要較高的VA值，確保容量足夠時選擇間接導式電磁閥。
控制精度：一般電磁閥只能實現開關功能，若需要高控制精度和平穩參數，應選擇多位電磁閥�？紤]動作時間和泄漏量，根據樣本上提供的泄漏量數值來選擇適用的經濟等級。
工作壽命不是出廠試驗項目，應選擇正規廠家的名牌產品以確保質量。
考慮工作制式，包括長期工作制、反復短時工作制和短時工作制。對于需要長時間開通而只短時關閉的情況，宜選用常開電磁閥。
考慮工作頻率，如果需要高動作頻率，優先選擇直動式電磁閥，交流電源更合適。
動作可靠性，雖然不是正式的試驗項目，但應選擇正規廠家的名牌產品，尤其在對可靠性要求高的場合如消防和緊急保護中，不可忽視。在重要情況下，采取雙重保險措施。
經濟性是一個考慮因素，但必須以安全、適用和可靠性為基礎。經濟性不僅包括產品售價，還需考慮功能、質量、安裝、維修和附件費用。電磁閥在整個自控系統和生產線中的成本相對較低，因此不要為了小便宜而忽視產品的質量和性能，以免造成損失。
安裝時確保閥體箭頭與介質流向一致，避免直接滴水或濺水的地方，并垂直向上安裝電磁閥。
電磁閥應在電源電壓波動范圍內正常工作，維持在額定電壓的15%至10%之間。
安裝后，確保管道無反向壓差，通電數次以適應溫度后再正式投入使用。
在安裝前，要仔細清洗管道，確保介質無雜質，并在閥前安裝過濾器。
為了確保系統持續運行，當電磁閥發生故障或需要清洗時，應考慮安裝旁路裝置。
電磁閥通過電磁線圈驅動，只能實現簡單的開關功能，而且動作時間很短。
電動閥則通過電動機驅動，可以實現開關或調節功能。其中，關斷閥只有全開和全關兩種狀態，而調節閥可以通過電動閥門定位器實現動態穩定的位置調節。
電磁閥適用于小型管道的液體和氣體開關控制，具有兩位開關的特性。
電動閥可用于模擬量調節液體、氣體和風系統管道介質流量，具有AI控制功能。它在大型閥門和風系統的控制中也可用于兩位開關控制。
電磁閥由于受限于電磁線圈驅動，只能進行開關控制，適用于小管道，特別是口徑較小的管道。
電動閥可以提供AI反饋信號，可以由DO或AO控制，適用于大型管道和風閥等。
電磁閥只能實現開關功能，具有DO控制，并適用于小流量和低壓差的情況。
電動閥可實現模擬量調節，可以提供AI反饋信號，由DO或AO控制，適用于大管道和風閥等。
電磁閥適用于需要快速開關操作的情況，通常用于小流量和低壓力系統，但對電壓沖擊敏感。
電動閥的驅動通常由電機提供，相對較耐受電壓沖擊，適用于需要頻繁開關和流量調節的情況。
電磁閥斷電后通常可以自動復位，而電動閥需要額外的復位裝置才能實現這一功能。
電磁閥適用于一些特殊工藝要求，如在泄漏或特殊流體介質情況下，但價格較高。
電動閥一般用于調節流體的流量，也可用于開關控制，例如在風機盤管末端。
外泄易堵絕，內泄易控，提高了安全性。電磁閥使用電磁力作用于密封在電動調節閥隔磁套管內的鐵芯，無動密封，降低了外泄風險。
結構簡單，便于接入電腦，價格經濟實惠。電磁閥本身結構簡單，容易安裝和維護。組成的自控系統也更簡單且經濟實惠。與工控計算機連接方便，適應了電腦普及的時代。
響應快，功耗低，外形輕巧。電磁閥響應時間短至毫秒級，反應靈敏。設計良好的電磁閥功率消耗低，節能。外形小巧美觀，節省空間。
調節精度受限，適用介質有要求。電磁閥通常只能實現開關功能，調節精度受到限制。對介質潔凈度和粘稠度有一定要求。
型號多樣，用途廣泛。電磁閥提供多種型號以滿足各種需求，適用范圍廣泛。其技術不斷進步以克服先天限制，更好地發揮優勢。
快速響應：電磁閥能迅速實現開閉，適用于需要快速控制流體流動的場景。
精確控制：電磁閥可以實現精確的流量和壓力控制，適用于需要精準控制流體參數的應用。
可靠性高：電磁閥結構簡單，運行可靠，故障率低。
節能環保：電磁閥只在需要控制流體流動時才消耗能量，能夠節省能源和降低排放。
多功能應用：電磁閥可根據不同需求定制和配置，可實現復雜的控制系統，實現更高級的自動化控制。
1、產品選用要點
1）電磁閥選用主要控制參數為通徑、設計公稱壓力、介質允許溫度范圍、接口尺寸等。
2）電磁閥是用電磁鐵推動閥門的開啟與關閉，通常用于口徑在40mm以下的兩位式控制中，尤其多用于接通、切斷或轉換氣路、液路等。
3）閥門的密封性能是考核閥門質量優劣的主要指標之一。閥門的密封性能主要包括兩個方面，即內漏和外漏。內漏是指閥座與關閉件之間對介質達到的密封程度。外漏是指閥桿填料部位的泄露，中口墊片部位的泄露以及閥體因鑄造缺陷造成的泄露。外漏是不允許發生的。
4）電磁閥主要優點是體積小，動作可靠，維修方便，價格便宜。選擇時需要注意根據工藝要求選擇常開或常閉型。
2、施工安裝要點
1）閥門的安裝位置、高度必須符合符合口方向設計要求，連接應牢固緊密。
2）閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準GB12220《通用閥門標志》的規定。
3、執行標準
中國電磁閥產品行業標準《工業過程控制系統用電磁閥（JB/T7352-2010）》
GB/T13927-92《通用閥門 壓力試驗》
JB/T8528-1997《普通型閥門電動裝置技術條件》
GB12220-89《通用閥門標志》
工程標準：
GB50243-2002《通風與空調工程施工質量驗收規范》
GB50242-2002《建筑給水排水及采暖工程施工質量驗收規范》
1、2位2通通用型閥
2、熱水/蒸汽閥
3、2位3通閥
4、2位4通閥
5、2位5通閥
6、本安型 防爆電磁閥
7、低功耗電磁閥
8、手動復位電磁閥
9、精密微型閥
10、閥位指示器
電磁閥符號用于描述功能，有以下規則：
方框表示閥的工作位置，每方框代表一“位”；
方框內的箭頭表示氣路或油路開通狀態，箭頭方向不一定表示液體實際流向；
方框內的“┻”或“┳”表示通路不通；
方框外部的接口數代表幾“通”；
接口處的字母或數字代表不同連接，如P=進氣口，R=排氣口，S=排氣口，A=工作口1，B=工作口2，等等；
換向閥通常有常態位，中位為三位閥的常態位，使用彈簧復位的二位閥以靠近彈簧的通路狀態為常態位；
在系統圖上，氣路/油路通常連接到換向閥的常態位。
電磁閥由電磁線圈和磁芯組成，控制流體流向。故障可能導致閥門無法操作。處理方法包括：
檢查電磁閥接線頭，確保緊固。
檢查電磁閥線圈是否燒壞，可使用萬用表進行測量。
防止雨水進入電磁閥，以免導致線圈燒毀。
若電磁閥卡住，可嘗試使用鋼絲進行解卡，或拆卸清洗閥芯及閥芯套。
檢查油霧器噴油孔是否堵塞，確保潤滑油充足。
處理漏氣問題，檢查密封墊片和滑閥磨損情況，確保幾個空腔無氣泄漏。
在處理電磁閥故障時，確保選擇合適的時機，并在失電狀態下進行處理。如無法在一個切換間隙內完成處理，可先暫停切換系統，然后慢慢處理。
未來電磁閥的趨勢包括：
智能化和自動化：集成傳感器和控制系統，實現精確控制和遠程監控，提高操作效率。
節能環保：采用新材料和設計，減少能量消耗和壓降損失，可再生能源驅動，降低能源消耗。
高性能：提高開關速度、密封性能、耐壓和抗腐蝕能力，滿足不同應用需求。
小型化和集成化：采用微納技術，實現小巧、輕便設計，與其他組件集成，減少設備復雜性。
應用拓展：涉足更多領域，如智能家居、智能醫療、電動汽車等，為各行業帶來更多機遇和應用場景。
電磁閥在以下領域得到廣泛應用：
工業自動化：控制氣體或液體流動，如氣缸運動、液壓系統壓力控制、管道開關。
農業灌溉：精確控制灌溉水流的流量和時間，提高灌溉效率和水資源利用。
汽車工業：用于控制發動機進氣、排氣、燃油噴射、液壓制動系統，提高性能和安全性。
醫療設備：在血液透析機、呼吸機、輸液泵等醫療設備中實現藥液流量和輸送時間的精確控制。
水處理系統：用于水處理設備、污水處理、冷卻水系統等，提高水質穩定性和處理效率的自動化控制。
