法蘭球閥原理結構標準特點跟應用

法蘭球閥概述

法蘭球閥是一種應用于不同工況的閥門，它通過法蘭連接來實現緊固和密封。法蘭球閥的通用性較好，可以在很多不同的工作條件下穩定使用。在制造法蘭球閥時，通常選用鑄鐵、鑄鋼、鍛鋼、不銹鋼等材料，材料具有一定的耐磨性能。正常使用時閥能保持良好的工作狀態，不易受到磨損的影響，具有較長的使用壽命。這種球閥的設計考慮了不同的工業環境，使其適用于不同的應用需求。它不僅在操作上較為簡單，還可以應對復雜多變的工況，確保了工業流程的使用穩定性。

法蘭球閥具有簡單緊湊的構造和良好的密封性能，在一些通徑范圍內閥體可以做得較小、材料消耗少，對應的其安裝尺寸也相對較小。法蘭球閥主要用途是截斷流體介質，同時也可用于管道介質的調節和控制。這種球閥適用于多個不同行業上，包括石化、燃?xì)狻⑺Α⑿履茉础㈦娬尽⑹称凤嬃瞎艿拦こ痰阮I(lǐng)域。法蘭球閥可執行多種國際標準，如ISO、EN、ANSI、API、BS、DIN和GB等標準，確保了它們的質量和性能能夠符合不同領域的需求。

法蘭球閥原理

法蘭球閥的內置球芯是可浮動的，當管道流體壓力作用在球芯上時，球芯能夠產生一定的位移，并將自己緊密壓在出口端的密封面上，從而確保出口的有效密封。法蘭球閥的結構相對簡單，密封性能較好，但需要注意的是，球芯在關閉時會承受介質的全部壓力，這些壓力會被傳遞給出口端的密封圈。在選擇法蘭球閥時，也需要考慮密封圈材質是否能夠承受住球芯介質的工作壓力。特別是在受到較高壓力沖擊時，球芯可能會發生一定程度的位移。所以浮動的這種結構通常適用于中低壓力范圍內的應用，因為在高壓情況下，密封圈可能會受不住那么高壓力而導致變形或損壞。

法蘭球閥結構

1、法蘭球閥在流體流動使用方面的一個優點是其流動阻力較小。當全通徑球閥開啟時，球芯通道、閥體通道和連接管徑都具有相同的直徑，介質可以自由地流動，此時球閥相當于一段短短的管道，流體壓力跟流量不會受到額外的損失或阻力。
2、法蘭球閥的鎖定裝置的作用是為了避免閥門被誤操作。這個裝置上面有鎖定孔，位于閥門完全打開和完全關閉的位置，使法蘭球閥啟閉位置不會因為誤操作而發生偏離情況。通過使用鎖定裝置，操作人員可以使閥門處于所需的狀態，從而確保流體的順暢流動和控制。
3、法蘭球閥的閥桿結構設計特點之一是防飛結構。閥桿采用下裝式設計，這樣可以防止在受到內部壓力作用時意外飛出。此外，法蘭球閥還可以根據需要添加防火結構。這些結構的作用是在火災發生后，使閥桿與閥體形成金屬接觸，從而保持閥桿的密封性能。
4、法蘭球閥的啟閉件是一個球芯，這個球芯上有一個圓形通孔。當閥桿驅動球芯進行0~90度的旋轉時，閥門完成啟閉的行程。全通徑球芯通道的直徑與管路直徑相同，因此流阻小，流量影響小。

法蘭球閥標準

設計標準：GB/T12237 API608
結構長度：GB/T12221 ASME16.10
法蘭尺寸：Flanged Size GB/T9113 JB/T79 ASME16.5
檢驗：JB/T9092 API598

法蘭球閥特點

1、法蘭球閥在流體控制中的流體阻力較小，事實上，它們是所有閥門類別中流體阻力相對較小的其中一種，即使是那些縮徑的球閥，它們的流體阻力不會大。此外，法蘭球閥的操作也較為便捷，只需將閥桿旋轉90度，就可以完成全開或全關的操作，實現快速啟閉，適用于需要頻繁操作的應用場合。
2、法蘭球閥的閥座密封圈跟閥桿密封墊通常采用PTFE四氟乙烯等彈性材料制造而成，球芯跟閥桿只進行旋轉運動，填料密封不容易受到損壞，密封力會隨著介質壓力的增加而增大。

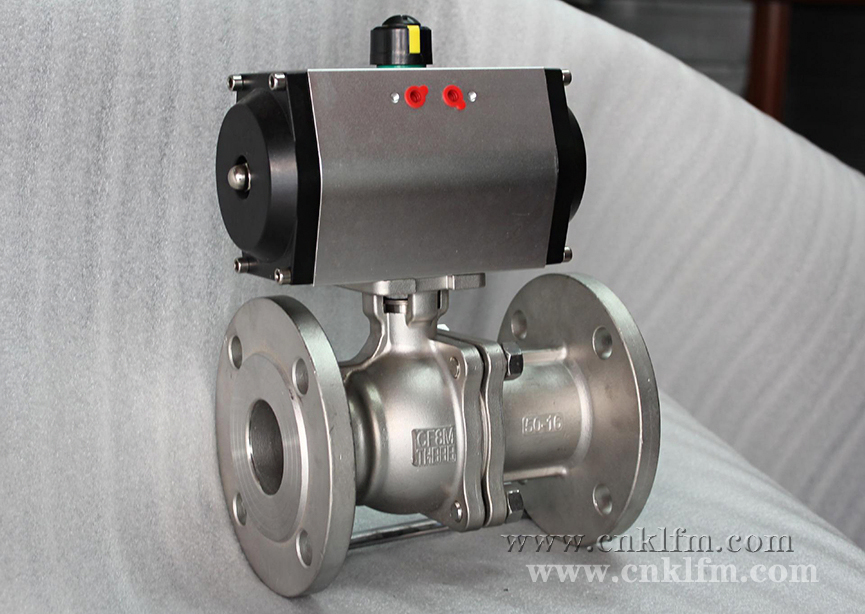

3、法蘭球閥可以根據需要配置不同的執行裝置，包括蝸輪手動執行器、電動執行器、氣動執行器、液動執行器、氣液聯動執行器或電液聯動執行器，以符合不同工業領域的需求。
4、球芯平整光滑，不容易沉積雜質，清理和維護變得比較容易，可以長時間進行有效運行。

法蘭球閥應用

法蘭球閥適用于許多不同的工作介質，包括液體、化學藥品、氣體和蒸汽等。其適用溫度范圍可以在-196°C至350°C的條件下穩定運行。它的驅動方式多樣化，可供選擇的包括手動、氣動、電動和液動等形式，使其適用于不同的工業領域，符合不同行業對流體控制的需求。法蘭球閥還可以應對工況較差的介質，例如氧氣、過氧化氫、甲烷和乙烯等。在化工、石油和天然氣行業，還是在其他工業領域，這些球閥都發揮著自身應有的作用，確保工藝流程的順利進行。
