959210378LHS743X低阻力倒流防止器產品性能跟應用的范圍是產品根據水力控制的原理，具有結構緊湊、隔斷可靠、水頭損失小、體積小、重量輕、安裝維修方便等特點。主要應用在供水系統、用水系統和市政管道系統中，能防止和隔斷不潔凈的水倒流污染生活飲用水。
| 低阻力倒流防止器型號 | LHS743X |
| 公稱直徑 | 50至300 |
| 公稱壓力（Mpa） | 1.0、1.6 |
| 開啟壓力（Mpa） | ≤0.03 |

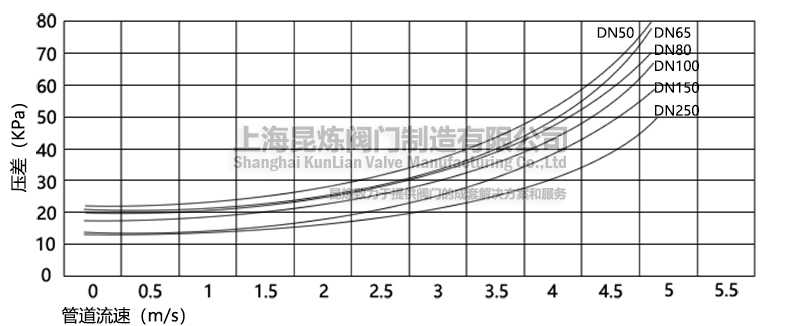

| 局部水頭損失（Mpa） | ≤0.03 |
| 隔斷形式 | 大氣隔斷 |
| 適用場合 | 生活水與其它水質管網連接處 |
| 殼體材質 | 球墨鑄鐵、鑄鋼、不銹鋼 |
| 內件材質 | 不銹鋼 |
| 適用溫度 | 0-95℃ |
1、動作參數
P1：進水端閥瓣前的壓力
P2：中間腔的壓力
P3：出水端閥瓣后的壓力
2、開啟狀態
介質正向流動時，P1＞P3進出口兩級閥瓣均開啟，介質從入口端流經中間腔，由出口端流出，同時進出口之間產生的正向壓差△P使得排水器關閉不排水。
3、關閉狀態
當P3＞P1時，進出口兩級閥瓣受水流控制作用自動關閉，同時進出口之間產生的反向壓差-△P，使排水器打開，并維持蕞大排泄量，使主閥中間腔能與大氣相通來形成空氣隔斷，切斷回流水倒流污染入口端，具有防污隔斷功能。
4、防滲漏特性
產品經過設計，在P3＞P1時，主閥關閉，此時因閥瓣不密封導致的密封件磨損、老化等原因，產生介質的滲漏，皆能夠?qū)B漏到中間腔的介質通過排水器排出到閥外，以免對入口端的回流污染。
DN |
50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
| L1 | 190 | 210 | 225 | 250 | 340 | 400 | 460 | 540 |
| H1 | 132 | 142 | 150 | 160 | 192 | 220 | 252 | 280 |
| H2 | 160 | 166 | 176 | 195 | 238 | 266 | 305 | 350 |
| B1 | 83 | 93 | 100 | 110 | 143 | 170 | 203 | 230 |
| B2 | 133 | 143 | 170 | 180 | 213 | 240 | 273 | 400 |
| 部件名稱 | 部件材質 |
| 主閥體 | 球墨鑄鐵、鑄鋼、不銹鋼 |
| 閥瓣 | 不銹鋼 |
| 閥套 | 不銹鋼 |
| 排水器 | 不銹鋼、銅合金 |
| 密封件 | 三元乙丙橡膠、硅橡膠 |
| 外接配件 | 不銹鋼、銅合金 |

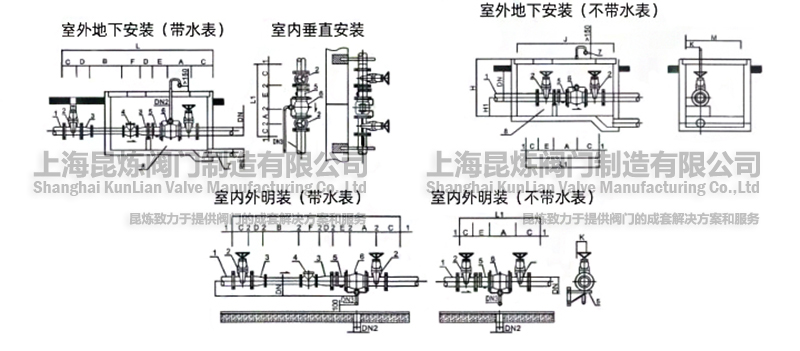

（1）低阻力倒流防止器的兩側須安裝蝶閥或閘閥，入口端須安裝配有不銹鋼過濾網（網孔直徑≤2mm）的過濾器，出口端宜設置伸縮器或軟接頭這些產品；需要不停水檢修的，可設置一備一用并聯安裝。
（2）泄水器的排水出口需另外安裝引出管，向下引至集水口的上方≥150mm位置，中間不允許設置閥門。
（3）倒流防止器由于需要定期檢測，應避免設置在室外的陰井內，蕞好設置在室內，并且有足夠的空間位置方便維修和檢修。寒冷地區要有保暖防凍措施。
（4）可水平或垂直安裝，閥體上的箭頭方向應該跟管道內介質流向一致，其檢測用的球閥口對外便于檢測。
（5）大口徑倒流防止器應用支架支撐倒流防止器閥組。
（6）安裝前須對管道進行沖洗，沖凈管道中的顆粒雜質。
| 故障現緣 | 故障原因 | 故障排除方法 |
在主閥通水狀態下泄水器長時間漏水 |
1、泄水器密封平墊處有垃圾 |
1、拆下泄水器清理 2、更換泄水器隔膜片 3、拆下泄水器更換密封件 |
| 在主閥止回狀態下泄水器長時間小流量漏水不止 | 1、主閥入口端或出口端閥座密封處有垃圾 2、主閥入口閥瓣與出口閥瓣密封件老化或損壞 3、泄水器密封件老化或損壞 |
1、從管道拆下主閥用長棒頂入口端閥瓣清理 2、拆下主閥，松開出口閥瓣的固定螺母，取下副彈簧、閥瓣、松開閥體橡膠墊壓緊螺絲拿出橡膠墊；松下入口閥座拿出入口閥瓣，拆下入口閥瓣密封件 3、拆下泄水器更換密封件 |
| 在主閥止回狀態泄水器長時間大流量大壓力漏水不止 | 1、主閥進出口閥瓣與閥座間有較大的垃圾卡住 2、泄水器隔膜片破損 |
1、拆下主閥，松開出口閥瓣的固定螺母，取下副彈簧、閥瓣進行清理；上下入口閥座，拿出入口閥瓣，進行清理 2、更換泄水器隔膜片 |
| 主閥打不開 | 1、入口端閘閥或蝶閥未打開 2、閥瓣止住不動作 |
1、打開入口端閘閥或蝶閥 2、拆下主閥清理內腔垃圾 |
| 外接管件漏水 | 1、螺絲松了 2、碰壞或違規操作造成破損斷裂 |
1、擰緊螺絲或加生料帶擰緊 2、拆下更換 |
獲取LHS743X-低阻力倒流防止器報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
LHS743X-低阻力倒流防止器使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
