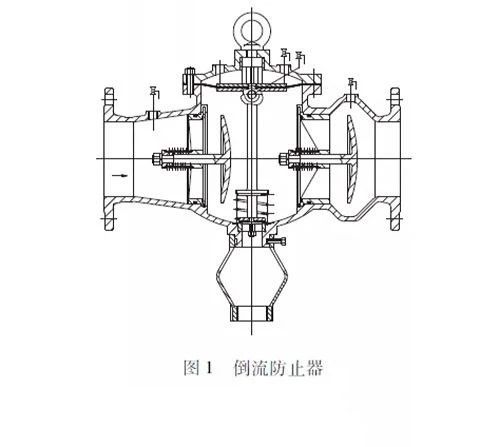

959210378HS11X-A絲扣倒流防止器在兩個止回閥之間加一個排水器組成，排水器上腔用高壓管與前止回閥入口端連接。前、后止回閥主要由閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥悶、閥座、彈簧等組成，以免飲用水回流污染的閥門，符合生活飲用水。
1、正常供水
a、清潔市政生活水從前止回系統經過排水器到后止回系統出口向用戶供水，前止回系統入口高壓水進入排水隔膜上腔而隔膜下腔與前止回閥出口(后止回閥入口)相通．由于其存在一定的壓差，推動閥瓣下移，排水器關閉，絲扣倒流防止器正常供水；
b、當閥后管路無用戶，水靜止，如入口壓力保持不變，其前后存在壓差，排水器仍呈關閉狀態；
c、如入口壓力下降，其前后壓差下降到一定值時，彈簧推動閥芯向上，排水器開啟泄壓，泄壓到與入口高壓水恢復一定壓差時，排水器又關閉。
2、密封失靈時
絲扣倒流防止器之后管網壓力升高，超過閥前入口壓力時，如后止回閥密封無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差排水器關閉，不泄壓。當后止回閥密封破壞產生滲漏，后止回閥之前壓力升高造成排水器隔膜上下壓差減小，排水器打開，排水泄壓；此時，如前止回閥同時密封破壞，由于后止回閥倒流回的高壓水已泄壓減壓，故不會倒流回前止回閥。
3、如供水過程中供水壓力不斷下降，則排水器隔膜上部壓力下降，排水器控制彈簧推動閥芯打開排水器排水。當入口壓力下降至零或負壓時，排水器打開，水排出，空氣從排水器進入真空腔，從而以免產生虹吸倒流現象。
絲扣倒流防止器是后止回系統增設一個排水泄壓裝置，這樣后止回密封同時破壞，其也能起到以免回流污染的作用。
公稱通徑：DN15-DN50
使用壓力：1.6Mpa
使用介質：潔凈水
介質溫度：≤60℃
閥體：黃銅
彈簧：不銹鋼
獲取HS11X-A-絲扣倒流防止器報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
HS11X-A-絲扣倒流防止器使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
