959210378FT43法蘭單座杠桿浮球式疏水閥是依據閥內蒸汽跟閥內凝結水之間的密度差，通過閥內凝聚的或進入的凝結水液位高度的變化，使浮球做升降運動來帶動閥瓣的開啟或者關閉，達到阻氣排水的工作目的。法蘭單座杠桿浮球式疏水閥排水量持續、保證熱傳遞，在閥內的冷凝水重或輕的負荷下工作都比較有效率。較于常見的是安裝在化工單位的低中壓換熱設備及管網，適用于不積液、大排液量、帶自動溫度控制排水裝置的管道使用工況。當設備剛開始啟動的時候，疏水閥整體溫度是涼的，內置的膜盒感溫元件處于收縮的狀態，因此閥口開放能連續排放出管前的初始空氣來實現啟動。當管前冷凝水進入到疏水閥的時候，閥內上方的空氣從排氣口位置排出，連動的杠桿浮球隨著冷凝水的液位上升而上升，閥座設計能使閥內的冷凝水從下方的排水口位置排出。當入口端蒸汽跟熱凝水進入到疏水閥的時候，內置的膜盒內感溫液體因為受熱而開始膨脹起來，帶動閥片運動來關閉排氣口，連動的杠桿浮球隨著凝結水液位高度情況調節排水口，當液位達到開閥位置的時候會排出熱凝水。當凝結水不在進入到疏水閥的時候，連動的杠桿浮球隨著液位高度的下降會關閉排水口，因為排水口位置一直在凝結水液位高度以下，所以形成水封沒有蒸汽泄露。
| DN32-DN50 螺紋 | BSP或NPT |
| DN15-DN65 法蘭 | EN 1092 PN16/PN25，ANSI 150 |

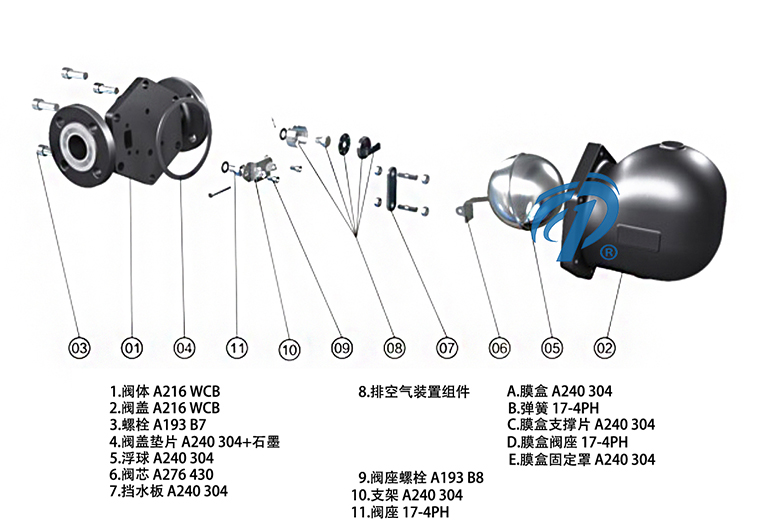

| 零件 | 材料 |
| 閥體、閥蓋 | A216 WCB |
| 閥蓋螺栓 | A193 B7 |
| 閥蓋墊片 | 石墨+SS304/316 |
| 閥座 | A276 430 |
| 浮球和過濾網 | A240 304 |
| 排空氣裝置 | A240 304 |
| 注：疏水閥材質、表面漆可按照客戶需求或實際操作環境而定 | |
| 設計標準 | ISO6552；EN26704 |
| 連接長度 | EN26554 |
| 試驗與檢驗 | EN26948 |

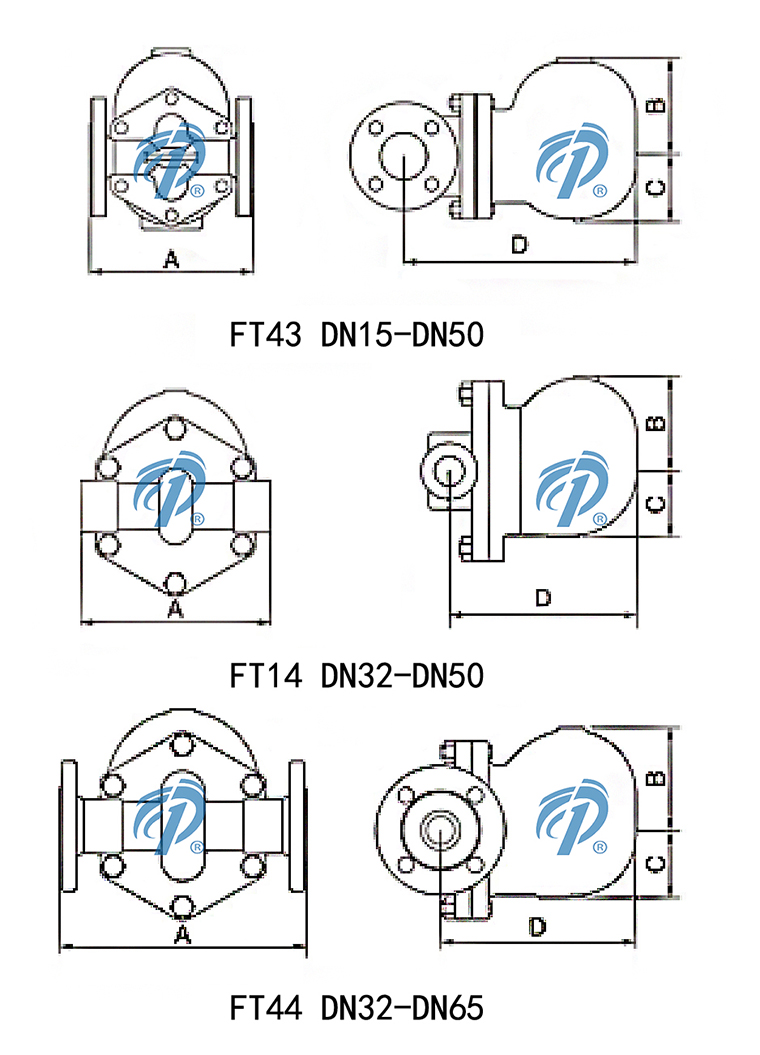

FT43疏水閥
| Size | A | B | C | D |
| DN15 | 150 | 105 | 70 | 250 |
| DN20 | 150 | 105 | 70 | 250 |
| DN25 | 160 | 105 | 70 | 250 |
| DN32 | 230 | 115 | 75.5 | 335 |
| DN40 | 230 | 115 | 75.5 | 335 |
| DN50 | 230 | 115 | 75.5 | 350 |
FT44疏水閥
| Size | A | B | C | D |
| DN32 | 270 | 115 | 75.5 | 225 |
| DN40 | 270 | 115 | 75.5 | 225 |
| DN50 | 270 | 115 | 75.5 | 225 |
| DN65 | 270 | 115 | 75.5 | 225 |
| 癥狀 | 原因 | 診斷 | 處理 |
| 不排凝結水 | 進出口堵塞 | 雜質堵塞 | 清除 |
| 過濾網堵塞 | 過濾網 | 清除 | |
| 浮球浮不起來 | 浮球內是否進水 | 更換浮球 | |
| 蒸汽汽鎖 | 排氣組件故障 | 更換排氣組件 | |
| 噴放 | 閥座密合故障 | 閥座與閥芯有異物 | 清除 |
| 閥蓋與閥座孔附近有腐蝕穿透 | 用對應材料補焊,或更換新件 | ||
| 泄漏蒸汽 | 閥座部位泄漏 | 安裝方向是否正確 | 水平安裝 |
| 閥座與閥芯密封不好 | 進行研磨 | ||
| 閥座與閥芯有劃傷 | 研磨后仍泄漏蒸汽時,更換新件 | ||
| 閥座螺栓松動 | 進行緊固 | ||
| 浮球破損 | 由水錘造成 | 工作壓力波動 | 檢查操作工況 |
| 管道工藝存在問題 | 檢查配管情況 |
1、設計時，管道上請預留旁通支管，并在閥前跟閥后的位置安裝開關閥：如球閥、截止閥等，方便在以后可以不停車維護。
2、安裝時，疏水閥周圍請預留100mm左右的空間大小，以及清理閥蓋跟正上方的障礙物，方便以后的維護工作。
3、使用時，請在管道吹掃前預先隔斷疏水閥。
4、故障時，疏水閥漏氣或者不排液現象，請聯系我司售后服務，以便及時排疑解難。
獲取FT43-法蘭單座杠桿浮球式疏水閥報價或訂購產品時請?zhí)峁┮韵聟?
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
FT43-法蘭單座杠桿浮球式疏水閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
