KLG-Z-62S鋁合金直角式噴吹閥

KLG-Z-62S鋁合金直角式噴吹閥介紹

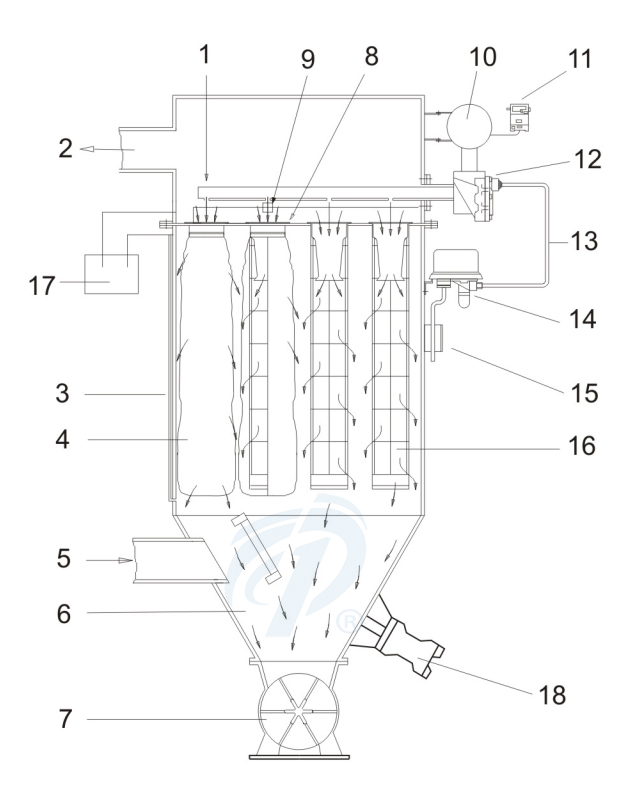

KLG-Z-62S鋁合金直角式噴吹閥噴吹原理

1	壓縮空氣噴吹管	10	壓縮空氣儲槽
2	清潔氣體出口	11	壓力開關
3	除塵箱體	12	膜片脈沖閥
4	濾袋	13	氣管
5	臟空氣入口	14	遠程控制盒
6	粉塵收集口	15	脈沖控制儀
7	旋轉下料口	16	骨架
8	文氏管	17	差壓感應傳送器
9	噴吹管噴嘴	18	氣動敲擊錘

鋁合金直角式噴吹閥用途

       電磁脈沖閥（亦稱隔膜閥）是脈沖袋式除塵清灰噴吹系統的壓縮空氣“開關”，因為受到脈沖控制儀設定的輸出信號控制，對濾袋逐排（室）噴吹清灰，使得除塵器的阻力可以維持在設定的范圍中，以此來符合除塵器的收塵效率跟處理能力。 Z型脈沖閥為直角式閥其進出口之間夾角為90°，適用于噴吹管跟氣包之間的安裝連接能提供符合管道要求的清灰氣脈沖。 Y型脈沖閥為淹沒式閥（也可以稱作嵌入閥），其可以直接被安裝在氣包上，有較好的流通特性。壓力損失有所下降、適用于氣源壓力比較低的一些使用工作場合。 T型電磁脈沖閥為直通閥其進氣口之間夾角為180°，（進出口中心線為同一直線），其入口跟儲氣筒連接、出口跟噴吹管連接。

KLG-Z-62S鋁合金直角式噴吹閥工作原理

       膜片把電磁脈沖閥分成前、后兩個氣室，當接通壓縮空氣的時候壓縮空氣會通過節流孔進入到后氣室，這個時候后氣室壓力將膜片緊貼在閥的輸出口，所以電磁脈沖閥就處于“關閉”的狀態。脈沖控制儀的電信號會使脈沖閥的銜鐵進行移動，閥后后室放氣孔打開后氣室失壓，膜片后移時壓縮空氣通過閥輸出口噴吹，脈沖閥處于“開啟”的狀態。脈沖噴吹控制儀輸出的電信號消失之后，電磁脈沖閥銜鐵復位之后，后氣室放氣孔被關閉，后氣室的壓力升高使得膜片緊貼在閥的出口，電磁脈沖閥就又是處于“關閉”的狀態。

鋁合金直角式噴吹閥技術參數

接口形式	直角式	淹沒式	直通式	活塞式
設計壓力	0.3~0.8Mpa	0.2~0.8Mpa	0.3~0.8Mpa	0.2~1.0Mpa
工作壓力	0.3~0.6Mpa	0.2~0.6Mpa	0.3~0.6Mpa	0.2~0.6Mpa
環境溫度	常溫：-25~60℃，可定制低溫型、高溫型
相對濕度	≤85％
使用介質	清潔空氣
電壓	AC220V/AC110V/AC24V/DC24V/DC12V
防護等級	IP65
膜片壽命	長
Cv/Kv系數	具體數據請咨詢昆煉

鋁合金直角式噴吹閥材質說明

閥體	ADC12鋁合金
先導組件	430FR不銹鋼等材料
膜片	丁晴橡膠或氟橡膠
彈簧	321不銹鋼
緊固件	302不銹鋼
質量	選用成品膜片，成品閥噴吹檢驗

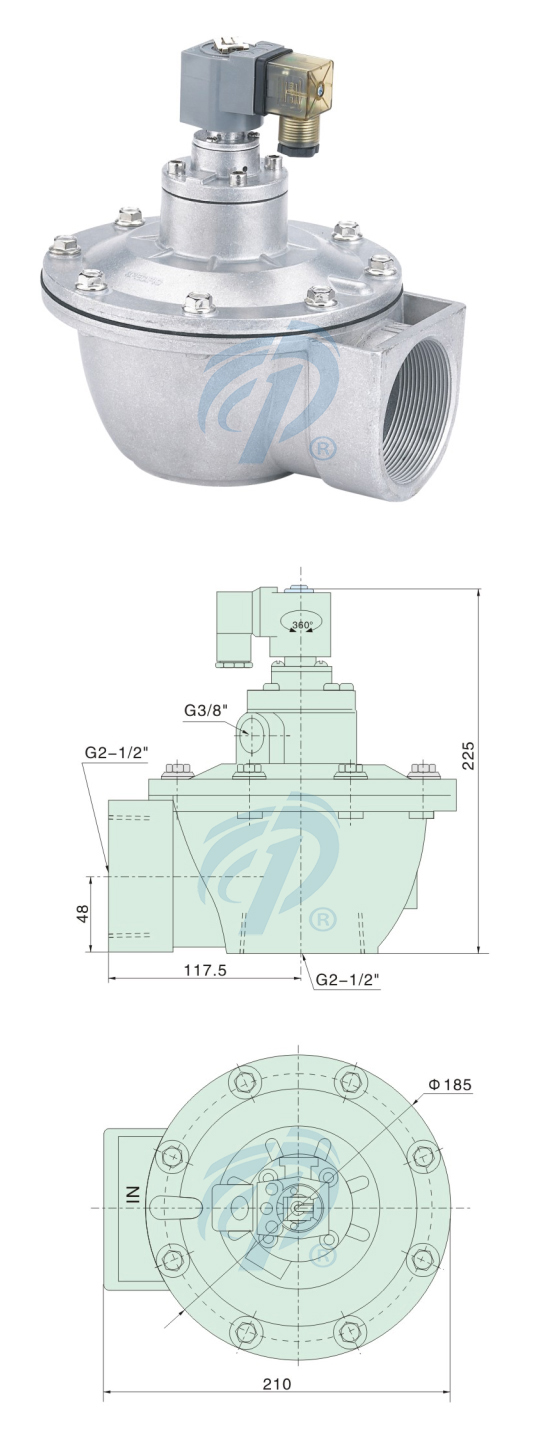

KLG-Z-62S鋁合金直角式噴吹閥尺寸規格

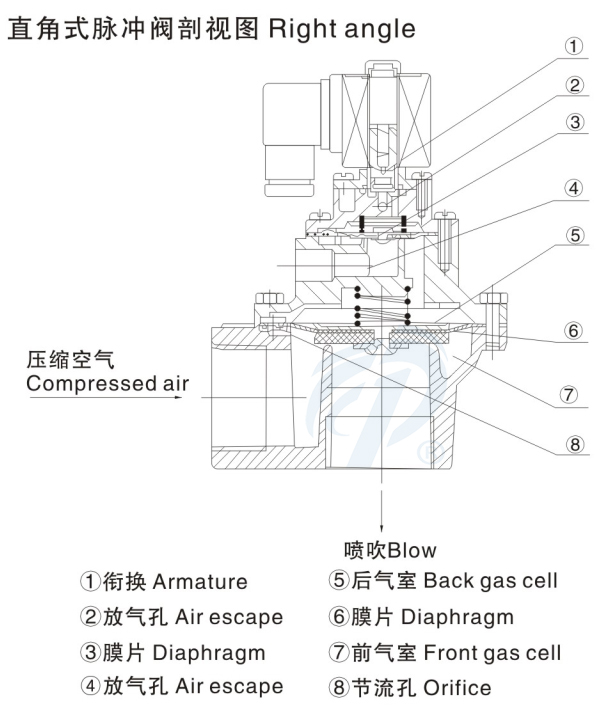

KLG-Z-62S鋁合金直角式噴吹閥剖視圖

鋁合金直角式噴吹閥常見問題與解決方法

使用階段	故障現象	原因分析	排除方法
安裝調試中	所有脈沖閥無法打開，但先導部分有動作	檢查氣包壓力是否過低，測量輸入電壓是否過低	排查漏氣。調節控制系統以及連接電線，恢復供電電壓
	某些脈沖閥不工作，其他脈沖閥正常	檢查閥的線路連接及線圈，檢查附近是否有高壓高頻用電器影響	更換配件。遠離高壓高頻用電器或更換屏蔽線以及加裝屏蔽裝置
	所有脈沖閥無法關閉，有漏氣，氣包壓力無法建立	Y型閥，同一氣包的某幾個閥漏氣，造成所有閥漏氣的假象	排查漏氣
		Z型閥，閥的進氣口與噴吹口相反安裝	重新安裝
	某些脈沖閥無法關閉，有漏氣	有雜質吸附在膜片上，動鐵芯有卡死現象	清潔膜片，檢查膜片是否完整，檢查動鐵芯及氣塞
	脈沖閥關閉緩慢	膜片節流孔受堵	疏通膜片節流孔
使用過程中	某些脈沖閥漏氣，膜片關不死，閥常開	有雜質吸附在膜片上，先導損壞；動鐵芯有卡死現象	清潔膜片，檢查膜片是否完整，檢查動鐵芯及氣塞等，及時更換配件
	線圈發熱，燒毀	長時間通電	檢查控制系統的工作狀況
	有電壓，但脈沖閥不動作	膜片損壞或節流孔受堵	及時更換配件
	環境溫度低于-20℃，脈沖閥有漏氣或無法打開	環境溫度過低，閥內有結冰現象	注意保溫
使用須知	工作壓力須嚴格控制在2-6公斤，要求相對穩定，安裝以前須嚴格清潔氣包內的雜質。壓縮空氣須嚴格控制為清潔干燥氣源

鋁合金直角式噴吹閥應用

獲取KLG-Z-62S-鋁合金直角式噴吹閥報價或訂購產品時請提供以下參數:

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

KLG-Z-62S-鋁合金直角式噴吹閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
