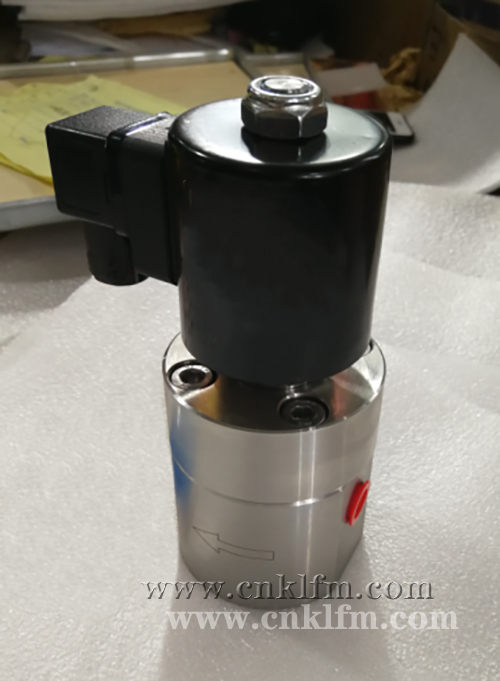

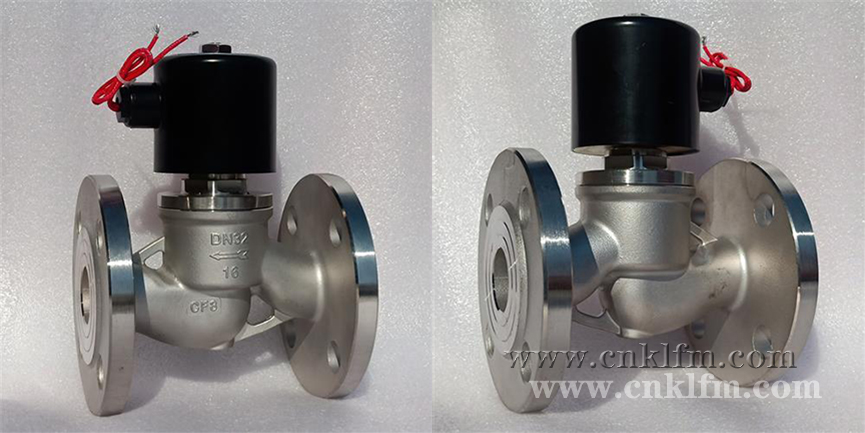

電磁閥的結構原理、作用、單位換算

電磁閥的作用

電磁閥是利用電能流經線圈產生電磁吸力將閥芯(克服彈簧或自重力)吸引，分常開與常閉兩類，通常用于切斷油，水，氣等物質的流通。配合壓力，溫度傳感器等電氣設備實現自動控制。

簡單來講電磁閥都是將電信號轉成氣的動作（就是信號的轉換）。

電磁閥不但能夠應用在氣動系統中，在油的系統、水壓的系統中也能夠得到相同或者類似的應用，比如低功率不供油小型電磁換向閥，密封件不需供油，排出的氣體不會污染環境，可用于食品、電子等行業。電磁閥與控制、計算機、電子相結合，已經能進行多種復雜的控制。比如可以把電磁閥應用在控制領域，應用在無線控制等方面。電磁閥正是因?yàn)槟軌蛴秒姶胚M(jìn)行控制，所以它能電子系統接口，這也是它得到應用的一個主要原因。

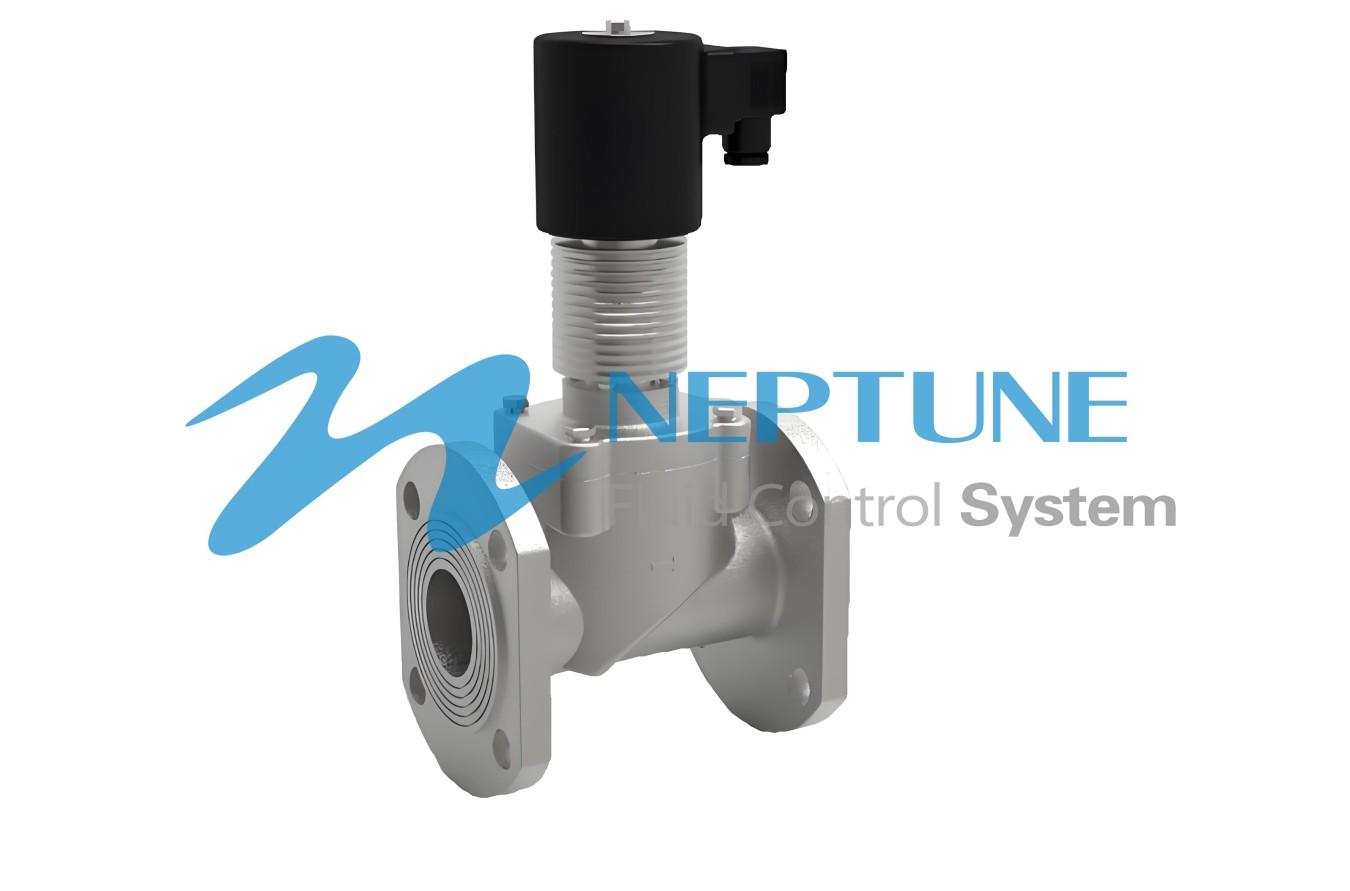

電磁閥的結構原理

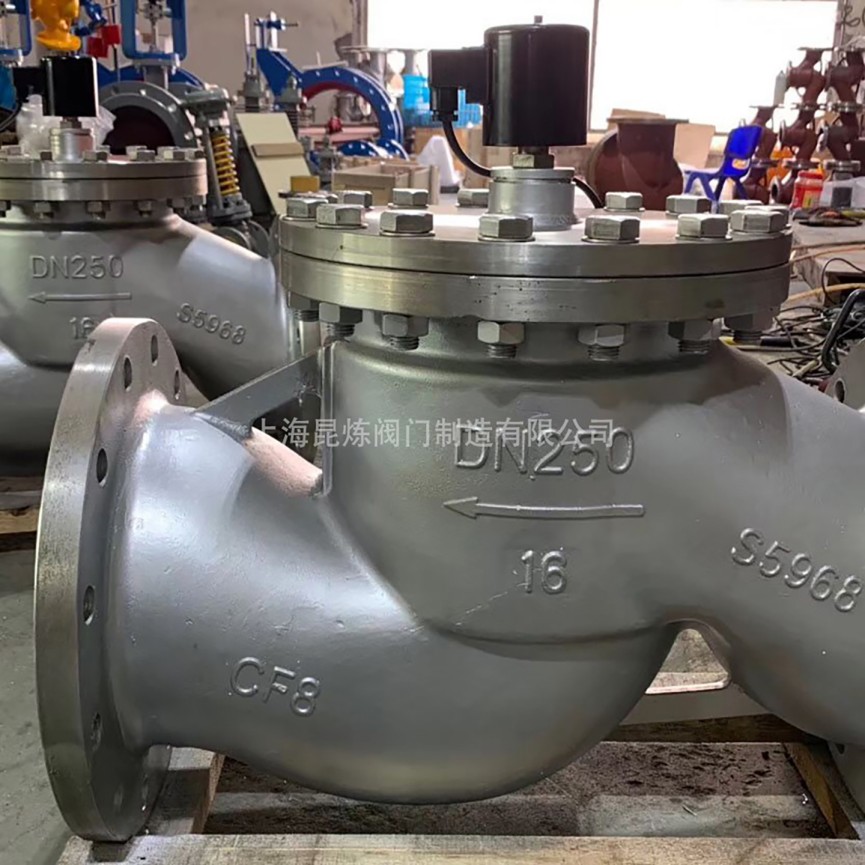

(1)先導式電磁閥

原理：通電時，電磁力把先導孔打開，上腔室壓力下降，在關閉件周圍形成上低而下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔進入上腔室在關閉件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。常開式原理正好相反。

特點：流體壓力范圍上限較高，可任意安裝（需定制）但須符合流體壓差條件。如RSP、PS、ZCZ等。

(2)直動式電磁閥

原理：電磁閥有常閉型和常開型兩種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合直接開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復合，直接關閉閥口，介質不通。結構簡單，在零壓差和微真空下正常工作。常開型正好相反。如小于φ6流量通徑的電磁閥。

特點：在真空、負壓、零壓時能正常工作。

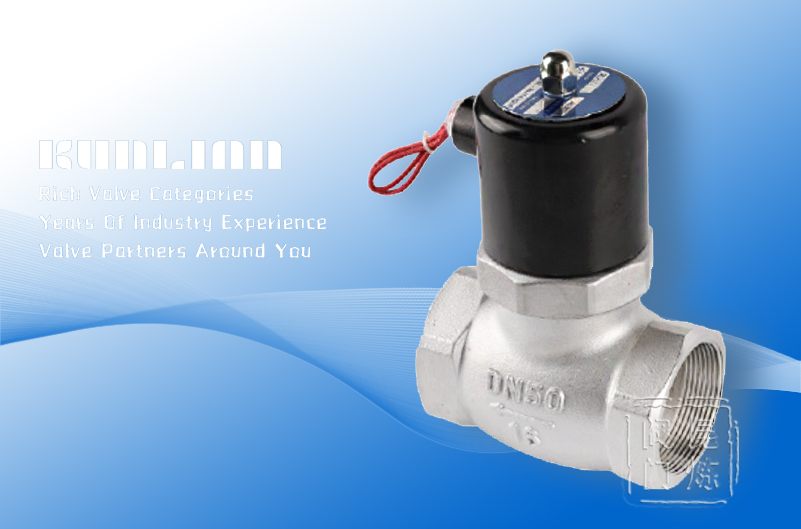

(3)分步直動式電磁閥

原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先打開先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥和主閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。

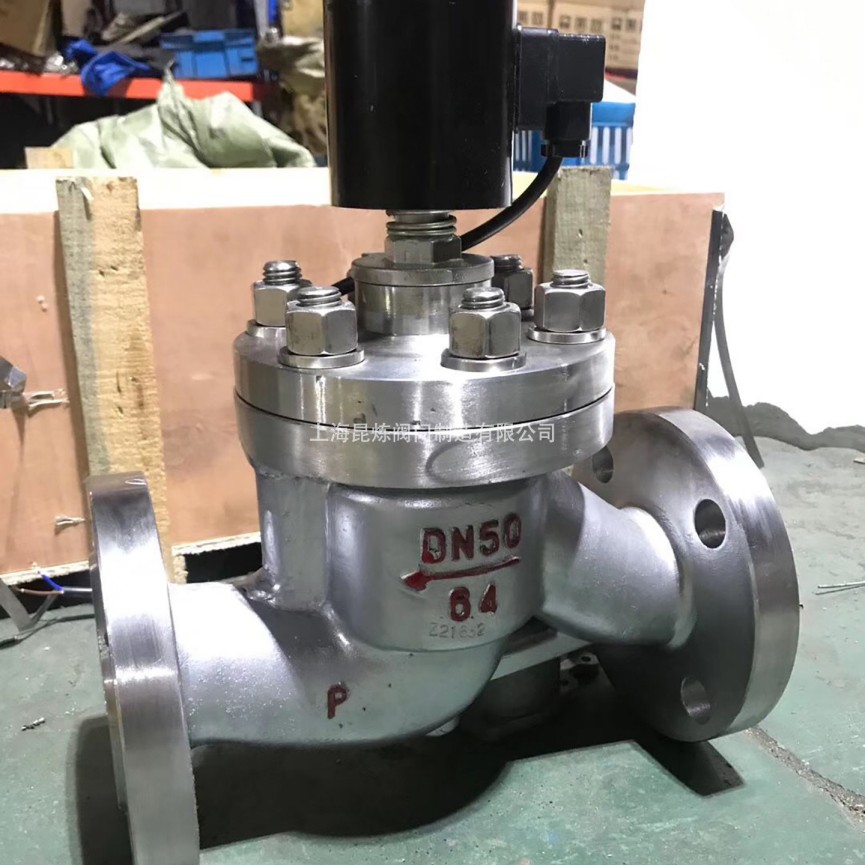

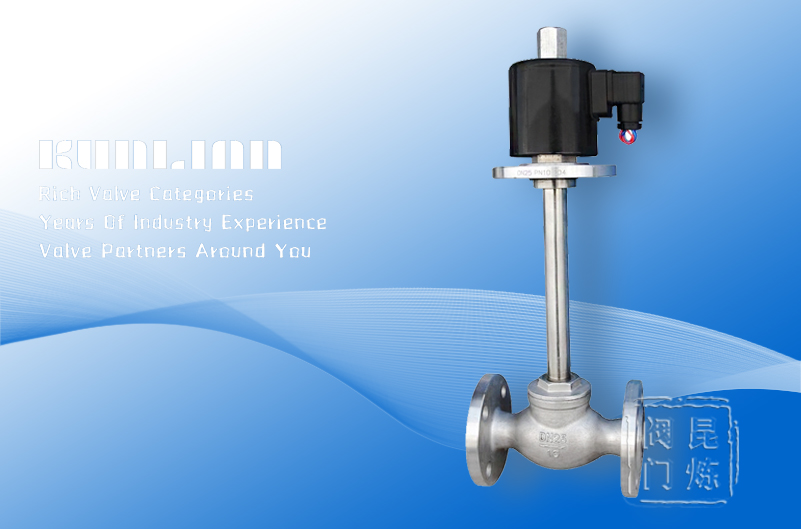

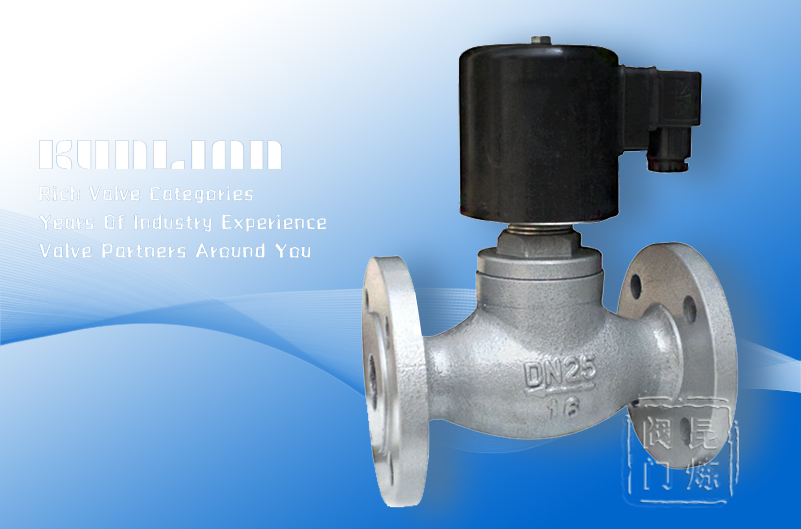

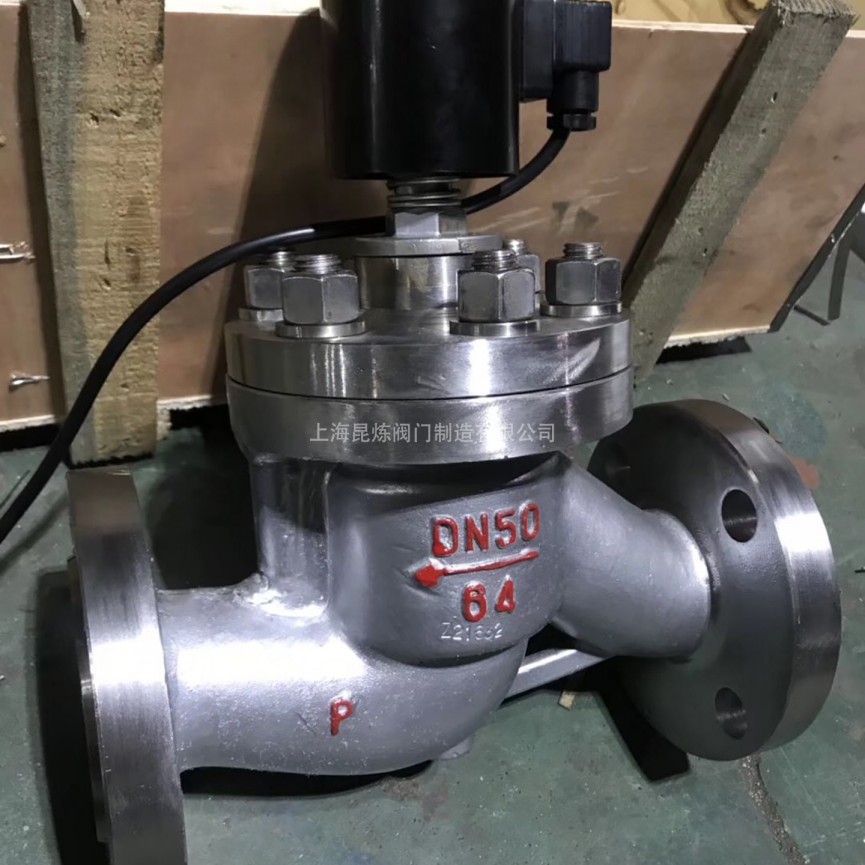

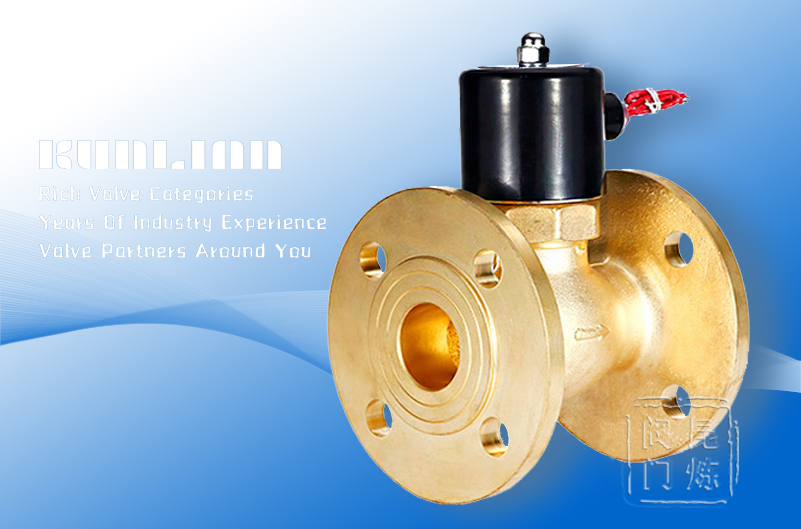

特點：在零壓差或真空、高壓時亦能工作，但功率較大，要求須水平安裝。如ZQDF、RSPS、2W等。

電磁閥常用壓力單位換算

1kgf/cm2=1bar=0.1MPa=14.2233psi

1psi=51.7torr=0.069bar
