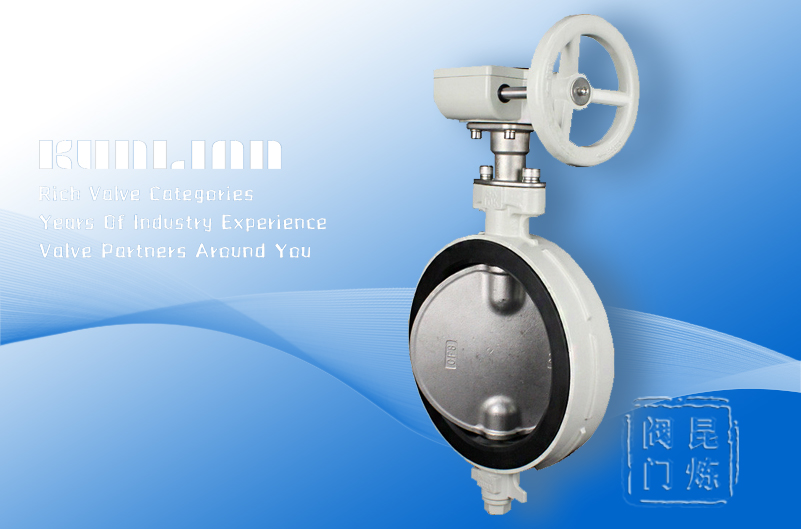

D71X、D371X鋁合金蝶閥

<產品信息>
產品型號：D71X、D371X
產品口徑：DN40-DN300
壓力等級：1.0-1.6Mpa
產品材質：鋁合金

18121388846
cnklfm@163.com
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供鋁合金蝶閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

D71X、D371X鋁合金蝶閥介紹

D71X、D371X鋁合金蝶閥用于建筑空調系統中的冷凍水系統，由于水溫很低容易產生冷結露現象，及時采用了保溫層，一些于保溫層外的部分也會出現結露現象，如蝶閥的手動渦輪頭等。結露會帶來冷凝銹蝕，不斷滴落的結露水會延管路浸泡保溫層，造成保溫層松動、霉變，結露水滴到地上，會給行人或工作人員帶來風險。此時，就采用防結露鋁合金蝶閥。

D71X、D371X鋁合金蝶閥特征

閥體材質：鋁合金

閥板材質：尼龍11板、不銹鋼

閥座：NBR、EPDM

公稱通徑：DN50-300（mm）

公稱壓力：1.0-1.6MPa

適用溫度：-30℃--100℃

驅動形式：手動、渦輪、電動、氣動

D71X、D371X鋁合金蝶閥產品特性

采用無銷連接,結構緊湊,蝶板具有(上下、左右)自動對中功能。

閥體與閥頸鋁合金一體化具有以免結露作用。重量輕,材料與壓鑄制成的鋁壓鑄蝶閥,以免結露、結灰、電腐蝕。

閥座法蘭密封面采用大寬邊:、大圓孤的密封，使閥門適應套合式和焊接式法蘭連接要求,適用標準法蘭連接要求，使安裝密封簡單易行。

D71X、D371X鋁合金蝶閥原理

采用了頂盤材料,能以免閥體部分的溫差，隔離了管道內介質的傳遞,達到了執行器和連接法蘭表面無結露。材料優點:如低吸水性、抗腐蝕性、絕熱隔冷性能等。

適用于暖通、空調上下水成套設備，應用于：水、氣、油、化工、冶煉、能源、電力、石油、水處理、建筑等各行業。

D71X、D371X鋁合金蝶閥外形連接尺寸

規格		尺寸 (mm)
mm	inch	d	L	H1	H2	H3	L1	L2	D1
40	11/2"	42	33	70	145	51	47	68	250
50	2"	52	43	82	145	51	47	68	250
65	21/2"	67	46	90	157	51	47	68	250
80	3"	80	46	99	165	51	47	68	250
100	4"	102	52	112	183	51	47	68	250
125	5"	126	56	132	196	60	63	86	330
150	6"	150	56	146	214	60	63	86	330

D71X、D371X鋁合金蝶閥蝸輪式外形連接尺寸

規格		尺寸 (mm)
mm		d	L	H1	H2	H3	L1	L2	L3	S	D1
40	11/2"	42	33	70	145	168	35	35	56	132	100
50	2"	52	43	82	145	168	35	35	56	132	100
65	21/2"	67	46	90	157	180	35	35	56	132	100
80	3"	80	46	99	165	188	35	35	56	132	100
100	4"	102	52	112	183	206	41	39	68	132	100
125	5"	126	56	132	196	220	58	48	89	149	140
150	6"	150	56	146	214	238	58	48	89	149	140
200	8"	199	60	188	241	272	58	48	89	149	140
250	10"	248	68	220	320	367	67	61	97	200	200
300	12"	297	78	255	355	402	67	63	97	200	200

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，鋁合金蝶閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們。

D71X、D371X-鋁合金蝶閥訂貨注意事項

獲取D71X、D371X-鋁合金蝶閥報價或訂購產品時請提供以下參數:

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

D71X、D371X-鋁合金蝶閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
