1. 雙閘板結構改進與執行標準

1.1 雙閘板結構設計

氣動雙閘板閘閥的主要特點在于其獨特的雙閘板結構設計。現代工業應用中，雙閘板結構經過多次改進，主要體現在以下幾個方面：

流體動力學	通過CFD模擬分析，改進閘板形狀降低流體阻力
同步聯動機構	采用齒輪傳動系統，確保雙閘板的同步運動精度
抗沖擊設計	在閘板內部嵌入緩沖彈簧組件，可承受高壓瞬時壓力沖擊

1.2 閥門執行標準體系

氣動雙閘板閘閥的制造遵循標準：

標準類型	主要標準號	適用范圍
國際標準	API 600	石油天然氣行業閥門
國際標準	ISO 10434	石油天然氣用螺栓連接閥蓋鋼制閘閥
中國標準	GB/T 12234	石油天然氣工業用鋼制閘閥
歐洲標準	EN 1984	工業閥門鋼制閘閥

這些標準對閥門的材料選擇、密封性能、強度測試等方面提出了明確要求，確保閥門在特殊工況下的穩定性。

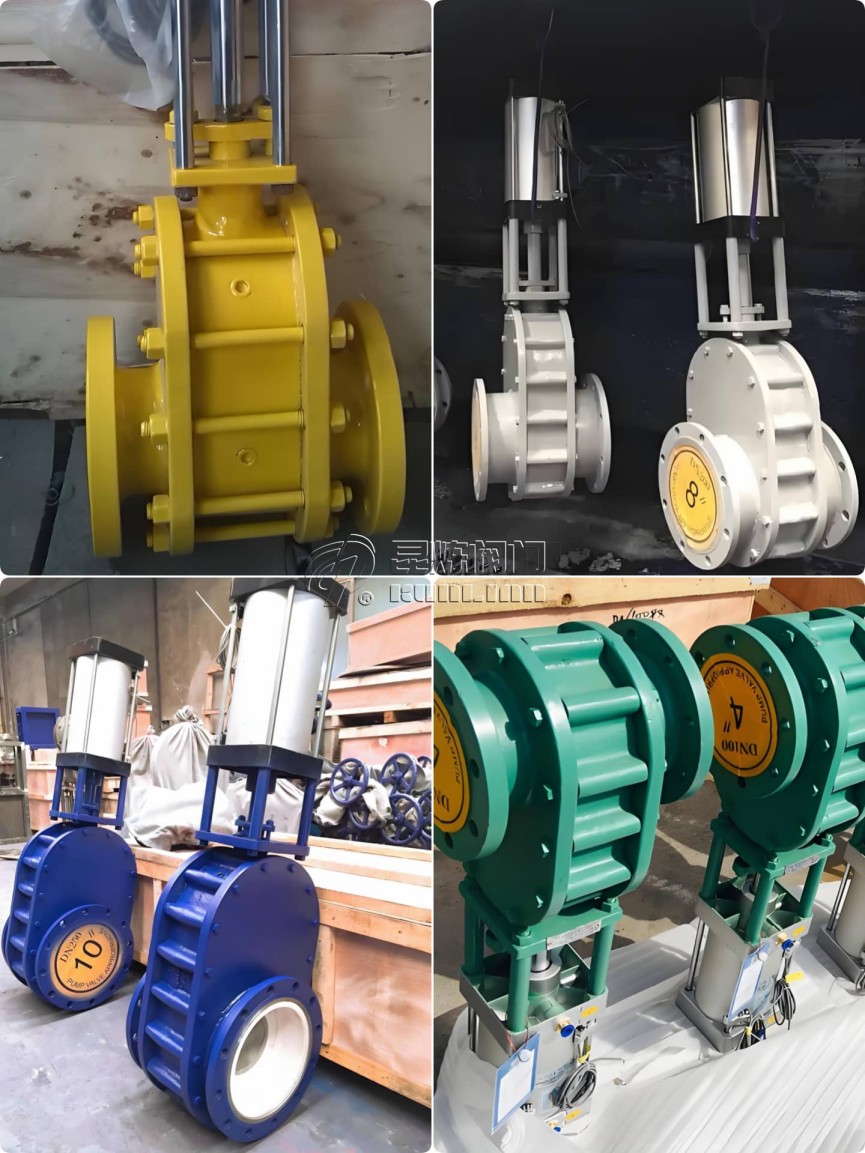

氣動雙閘板閘閥標準,氣動雙閘板閘閥應用,氣動雙閘板閘閥故障- 上海昆煉閥門制造有限公司

2. 氣動系統集成與節能技術

2.1 氣動執行器選型指南

氣動雙閘板閘閥的性能很大程度上取決于執行器的選擇：

薄膜式執行器	適用于中小口徑閥門(DN50-DN300)，動作平穩
活塞式執行器	適用于大口徑高壓閥門(DN300以上)，輸出力矩大
齒輪齒條式執行器	適用于需要精確定位的場合，定位精度高

選型時需考慮以下參數：

操作力矩需求
響應速度要求
防爆等級(ATEX/IECEx)
環境溫度范圍

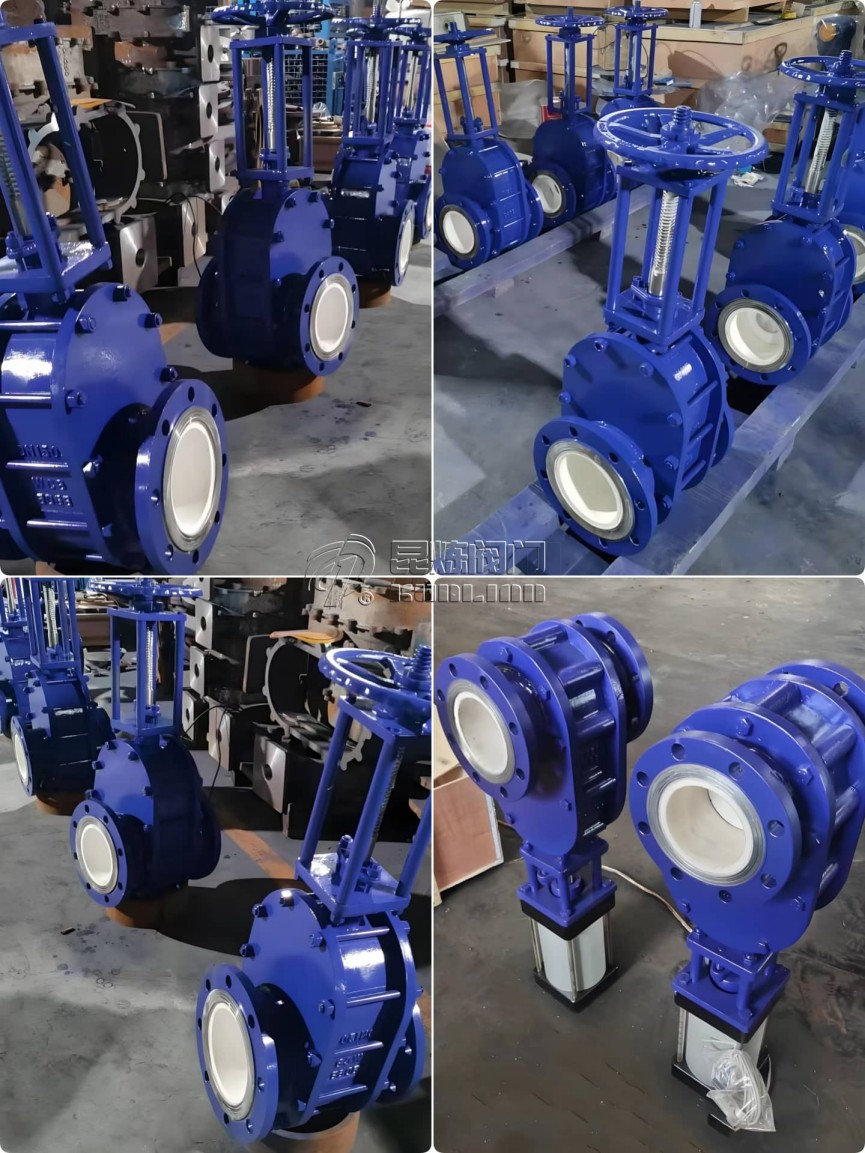

氣動雙閘板閘閥結構圖、原理、廠家- 上海昆煉閥門制造有限公司

2.2 氣動控制回路優化

氣動雙閘板閘閥采用智能控制回路設計：

氣源處理單元 → 電氣轉換器 → 定位器 → 執行器 → 閥位反饋
↓ ↓
壓力傳感器 智能控制器

這種閉環控制方式可實現：

閥門開度精確控制(±0.5%)
故障自診斷功能
能耗降低

2.3 節能技術應用

低功耗電磁閥技術	工作電流降低且節能
氣壓回收系統	閥門關閉時回收壓縮空氣且節能
智能休眠模式	待機狀態下功耗<1W

3. 材料技術與性能提升

3.1 耐腐蝕涂層技術

針對不同介質特性，雙閘板閘閥采用多種涂層：

涂層類型	適用介質	最高溫度
碳化鎢涂層	含顆粒介質	450°C
PTFE涂層	強酸強堿	200°C
陶瓷涂層	高磨損介質	400°C
鎳基合金	高溫腐蝕	600°C

3.2 密封材料發展

雙閘板閘閥采用復合密封材料：

金屬硬密封	用于高溫高壓工況
彈性體密封	用于常溫工況，泄漏等級高
石墨密封	用于特殊溫度工況(-100°C至450°C)

4. 智能化與故障診斷

4.1 智能控制功能

狀態監測系統：

實時監測閥位、扭矩、溫度等參數
通過4-20mA或HART協議輸出

預測性維護：

基于運行數據預測剩余壽命
提前預警潛在故障

遠程控制：

支持Modbus、PROFIBUS等工業協議
可通過SCADA系統集中管理

4.2 故障診斷技術

常見故障診斷方法：

振動分析法	檢測異常振動頻率
聲發射技術	捕捉密封面微泄漏信號
熱成像技術	發現局部過熱現象
扭矩監測	識別機械卡阻問題

5. 安裝維護與市場趨勢

5.1 安裝指南

安裝前檢查：

核對閥門規格與管道匹配
檢查法蘭密封面完好性
確認介質流向標志

安裝注意事項：

使用專用吊裝工具
保持閥桿垂直度(偏差<1°)
按對角線順序緊固螺栓

調試步驟：

先手動操作確認靈活性
逐步增加氣源壓力測試
記錄全開/全關時間

5.2 維護保養要點

日常維護：

每月檢查密封性能
每季度潤滑運動部件
每年全面性能檢測

常見故障處理：

泄漏：檢查密封面，必要時更換
卡澀：清潔閥腔，檢查導向部件
動作緩慢：檢查氣源壓力及管路

5.3 市場發展趨勢

智能化	集成更多傳感器和通信功能
模塊化	標準化接口設計，便于維護
節能化	進一步降低能耗和氣耗
材料	開發新型耐腐蝕耐磨材料
定制化	針對特殊工況的個性化設計

6. 結論

氣動雙閘板閘閥作為工業自動化領域的關鍵設備，通過持續的結構優化、材料和智能化升級，正在向更穩定、更智能的方向發展。氣動雙閘板閘閥在石油化工、電力能源、水處理等行業持續發揮作用，為工業流程的自動化和智能化提供保障。企業在選型和應用時，應考慮工況特點、性能要求和發展趨勢，選擇適合的技術方案。
