蒸汽疏水閥種類有哪些？

蒸汽疏水閥是一種用于排放冷凝水的裝置，通常安裝在低于冷凝水排出設備的位置。如果需要將蒸汽疏水閥安裝在高于冷凝水排出設備的位置，就需要在疏水閥前面添加一個揚升接頭，以確保冷凝水能夠順暢地進入閥內。蒸汽疏水閥主要分為以下三類：

一、機械型疏水閥：

機械型疏水閥又稱為浮子型疏水閥，利用凝結水與蒸汽的密度差異，通過凝結水液位的變化來控制浮子的升降，從而實現閥門的開啟或關閉，以達到排放蒸汽的目的。機械型疏水閥的過冷度較小，不受工作壓力和溫度變化的影響，即使有水也能排放，從而提高加熱設備的熱傳遞效率。

機械型疏水閥圖片

自由浮球式疏水閥：結構簡單，內部只有一個活動部件——精細研磨的不銹鋼空心浮球，即是浮子又是啟閉件，無易損零件，使用壽命很長。內部帶有Y系列自動排空氣裝置，非常靈敏，能自動排空氣，工作質量高。

自由半浮球式疏水閥：只包括一個半浮球式的球桶作為活動部件，開口朝下，球桶即是啟閉件又是密封件，整個球面都可用于密封，使用壽命長，具有抗水錘性能，沒有易損件，無故障耐用，沒有蒸汽泄漏。

杠桿式疏水閥：基本特點與自由浮球式相似，內部結構是浮球通過連接杠桿帶動閥芯的開閉，利用雙閥座設計以增加排水能力，適用于大型加熱設備。

倒吊桶式疏水閥：內部有一個倒吊桶作為液位敏感部件，吊桶開口向下，倒吊桶通過連接杠桿帶動閥芯的開閉，能排除空氣，具有抗水擊和良好的抗污性能。

二、熱動力型疏水閥：

這類疏水閥根據相變?cè)砉ぷ鳎蕾囌羝屠淠ㄟ^時的流速和體積變化來產生不同的熱力學壓差，從而推動閥片的上下運動，實現閥門的開啟和關閉。由于這種類型的疏水閥的動力來自蒸汽，因此可能存在某些程度的蒸汽浪費。

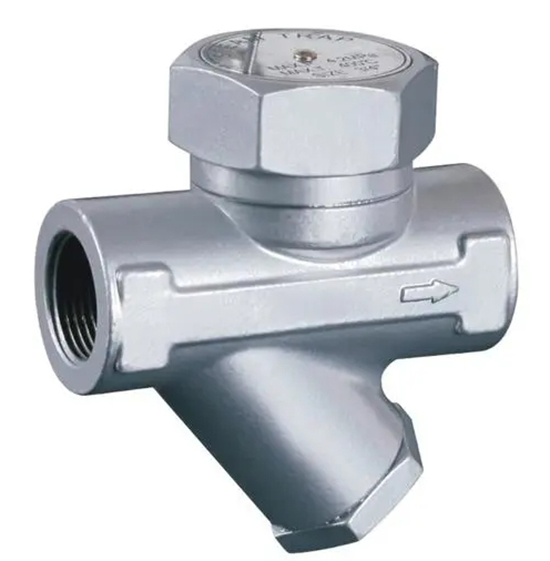

熱動力型疏水閥圖片

脈沖式疏水閥：通過兩個孔板來調節閥門的開啟和關閉，即使閥門完全關閉，入口和出口仍然通過第二個小孔相互連接，導致蒸汽持續泄漏，漏汽量較大。

孔板式疏水閥：根據需要選擇不同孔徑的孔板以控制排水量，結構簡單，但選擇不當可能導致排水不足或大量蒸汽泄漏。

熱動力式疏水閥：包含一個活動閥片，既是敏感元件也是執行元件，通過蒸汽和凝結水的流速和體積變化產生壓差，推動閥片的上下運動，控制閥門的開啟和關閉。漏汽率較低，過冷度在8℃至15℃之間。

圓盤式蒸汽保溫型疏水閥：工作原理與熱動力式疏水閥相似，但在汽室外增加一層外殼，利用管道蒸汽保溫主汽室，確保閥門緊密關閉。

三、熱靜力型疏水閥：

利用蒸汽和冷凝水的溫度差異來引起感溫元件的變形或膨脹，帶動閥門的開啟和關閉，具有較大的過冷度，能利用凝結水中的一部分顯熱，無蒸汽泄漏，節能效果明顯。

熱靜力型疏水閥圖片

膜盒式式疏水閥：主要?jiǎng)幼髟墙饘倌ず校瑑?nèi)充一種氣化溫度比水的飽和溫度低的液體，可以選擇不同的開閥溫度，反應靈敏，不怕凍結，體積小，耐過熱，可以在不同位置安裝。

波紋管式疏水閥：閥芯由不銹鋼波紋管構成，內充一種汽化溫度低于水飽和溫度的液體，通過調整螺栓來適應所需的使用溫度，通常過冷度調整范圍在低于飽和溫度15℃至40℃之間。

雙金屬片式疏水閥：主要組件是雙金屬片感溫元件，隨著蒸汽溫度的升降而發生熱變形，推動閥門的開啟和關閉。這種疏水閥也配備調整螺栓，通常過冷度調整范圍在低于飽和溫度15℃至30℃之間，具有較高的背壓率，能排放非凝結氣體，不怕凍結，體積小，耐高壓，適用于不同位置的安裝。

這些是蒸汽疏水閥的不同種類，每種類型都有其獨特的特點和適用范圍。
