959210378高溫環境下的波紋管蒸汽截止閥，閥桿在工作時與介質不接觸，桿件零泄漏，同時具備良好的強度和韌性，能夠經受長期開關循環。操作手輪利用人體工程學原理設計，操控輕松便捷。波紋管蒸汽截止閥采用塞形的閥瓣作為啟閉件，密封面的形狀可以是平形面或者錐形面，閥瓣沿流體的中心線作直線運動，因此被稱為'截門'，其開閉過程中密封面之間的摩擦小、耐用、開啟高度適中、易于制造和維修。這種閥門不僅適用于中低壓環境，也能勝任高壓任務。波紋管蒸汽截止閥在造紙、印染、石油、化工、干燥系統、鋼鐵、環保、造紙等輸送管路中廣泛用于介質的切斷和流通。
波紋管蒸汽截止閥特點
波紋管蒸汽截止閥采用波紋管進行密封，其重要部件為金屬制波紋管，下端與閥桿組件自動滾焊焊接，上端與連接蓋也自動滾焊焊接，從而在流體介質與大氣之間形成一個金屬屏障，確保閥桿零泄漏。閥瓣設計為錐形，確保密封面與介質形成流線形，提供良好密封性能和更長的使用壽命。設計了雙重密封（波紋管+填料），即使波紋管失效，閥桿填料也能防止泄漏，符合相關標準。閥蓋上配有加脂注油孔，可為閥桿、螺母和軸套提供潤滑。

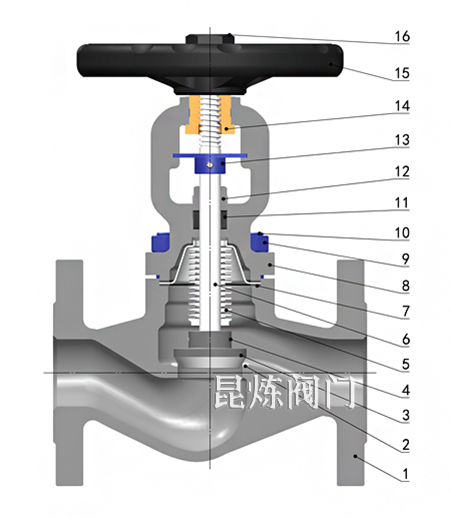

波紋管蒸汽截止閥零部件
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | WCB、CF3、CF3M、CF8、CF8M |
| 2 | 閥座 | 13Cr、SS304、SS316、Stellite |
| 3 | 閥瓣 | 13Cr、F304、F316+Stellite |
| 4 | 圓柱銷 | SS304、SS316 |
| 5 | 波紋管組件 | SS304、SS316L |
| 6 | 閥桿 | 20Cr13、F304、F316 |
| 7 | 墊片 | 柔性石墨+不銹鋼、PTFE |
| 8 | 閥蓋 | WCB、CF3、CF3M、CF8、CF8M |
| 9 | 六角螺母 | ASTM、A194-2H、A194-8 |
| 10 | 雙頭螺柱 | ASTM、A193-B7、A193-B8 |
| 11 | 填料 | 柔性石墨、PTFE |
| 12 | 螺紋壓套 | 1025、SS304、SS316 |
| 13 | 定位片 | 1025、WCB、CF8 |
| 14 | 閥母 | 銅合金、D2、BL-2 |
| 15 | 手輪 | 碳鋼、KTH330 |
| 16 | 手輪并帽 | A105 |
波紋管蒸汽截止閥尺寸
| 口徑 DN |
主要連接尺寸PN16 | |||||||
| L | D | D1 | D2 | B | F | H | n-Φd | |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 202 | 4-Φ14 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 202 | 4-Φ14 |
| 25 | 160 | 115 | 82 | 68 | 18 | 2 | 215 | 4-Φ14 |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 219 | 4-Φ18 |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 250 | 4-Φ18 |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 257 | 4-Φ18 |
| 65 | 290 | 185 | 145 | 122 | 20 | 3 | 311 | 4-Φ18 |
| 80 | 310 | 200 | 160 | 138 | 20 | 3 | 334 | 8-Φ18 |
| 100 | 350 | 220 | 180 | 158 | 20 | 3 | 399 | 8-Φ18 |
| 125 | 400 | 250 | 210 | 188 | 22 | 3 | 430 | 8-Φ18 |
| 150 | 480 | 285 | 240 | 212 | 22 | 3 | 466 | 8-Φ22 |
| 200 | 600 | 340 | 295 | 268 | 24 | 3 | 560 | 12-Φ22 |
| 250 | 730 | 405 | 355 | 320 | 26 | 3 | 665 | 12-Φ26 |
| 300 | 850 | 460 | 410 | 378 | 28 | 4 | 720 | 12-Φ26 |
| 350 | 980 | 520 | 470 | 438 | 30 | 4 | 970 | 16-Φ26 |
| 400 | 1100 | 580 | 525 | 490 | 32 | 4 | 1055 | 16-Φ30 |
波紋管蒸汽截止閥應用
波紋管蒸汽截止閥廣泛應用于長輸管線和設備，為開關操作提供了全新的解決方案。采用雙層和多層波紋管密封設計形式，可改善普通截止閥可能出現的跑、冒、滴、漏問題。對于保障工廠生產、節約能源和維持潔凈工作環境至關重要。這種波紋管蒸汽截止閥在石化、干燥系統、冶金、電力、礦業、城建、機械、煤炭、食品、以及各類工業領域（包括主蒸汽疏水、鍋爐排污、高爐系統、熱風爐系統、熱力系統、蒸汽系統等）都有廣泛應用。
獲取WJ41H-波紋管蒸汽截止閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
WJ41H-波紋管蒸汽截止閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
