SD341X、SD343H法蘭伸縮蝶閥

SD341X、SD343H法蘭伸縮蝶閥是處理管道因溫度變化、裝配誤差等原因引起的軸向偏差問題，而設計的一種帶有伸縮節的閥門。其結構在管道上可實現自由伸縮。法蘭伸縮蝶閥根據密封性，包括軟密封法蘭伸縮蝶閥、硬密封法蘭伸縮蝶閥以及其他結構型式的蝶閥。其密封結構與三偏心硬密封或雙偏心軟密封相似，區別在于外形上多了一個可以調整長度的伸縮管。這種閥門適用于多種工況，其結構長度可在一定范圍內軸向伸縮，也能在一定角度范圍內彌補管道對接時可能出現的偏移，解決由于安裝誤差而導致的問題，也可以補償管道因熱脹冷縮而產生的泄漏或損壞。

法蘭伸縮蝶閥特點包括

1、結構設計靈活，輕巧省力，啟閉較快。

2、能夠補償管道因溫度變化引起的熱脹冷縮，方便閥門的安裝和更換。

3、密封部件可調節和更換，密封性能可靠。

4、結構重量輕，成本低，適用行業范圍廣，可使用時間長。

5、結構長度可自由調節，有助于分散管道因熱脹冷縮而引起的應力集中，防止泄漏或管道損壞。

6、該蝶閥既解決了管道安裝和自身應力問題，還可用于控制流體流量，具有多功能性。

法蘭伸縮蝶閥技術參數

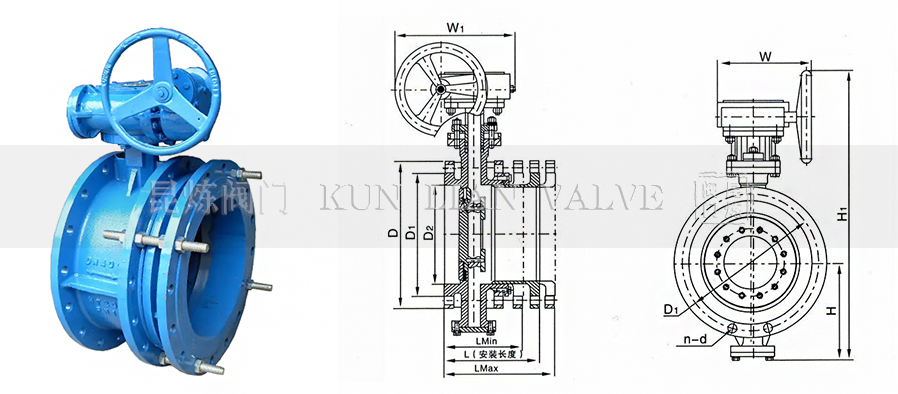

法蘭伸縮蝶閥尺寸

法蘭伸縮蝶閥應用

法蘭伸縮蝶閥是用于控制管道系統通斷和流量的組件，具有自動補償管道熱脹冷縮、方便安裝和維護的功能。其適用溫度在350℃以下，廣泛用于礦業、能源、水處理、農業、環境科學等領域的給排水系統。法蘭伸縮蝶閥的蝶板通常安裝在管道的直徑方向，用于調節流量和切斷流體，通常作水平安裝。

法蘭伸縮蝶閥安裝指南

1、安裝前，請確保法蘭伸縮蝶閥平放，避免碰撞。

2、蝶閥在出廠時通常處于最小長度狀態，安裝時應將其拉伸至設計長度。

3、管道可安裝長度大于伸縮蝶閥的安裝長度時，請調整管道間距，切勿強行拉伸蝶閥伸縮節，以免損壞。

4、如果伸縮蝶閥不需要進行溫度補償，僅用于方便安裝和維護，可以使用通蝶栓進行限位，以防止伸縮管被拉出，從而損壞蝶閥和管道設施。螺栓的直徑應根據法蘭螺栓的直徑、承受的試驗壓力以及管道拉力進行計算。在運行期間，限位螺栓嚴禁拆卸。

5、在現場施工中，切勿隨意拆卸或解體伸縮蝶閥。

6、由于伸縮蝶閥的加工精度較高，配合較緊密，請在現場避免不必要的拉伸和壓縮。在管道安裝時，要求伸縮閥的兩端與管道同心，管道上的兩個法蘭面應平行。

7、法蘭固定螺栓應對稱緊固，請勿單邊過分緊固。
