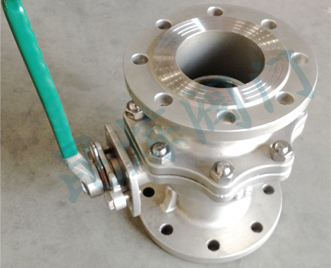

Q41F-16RL國標不銹鋼手動球閥

Q41F-16RL國標不銹鋼手動球閥介紹

Q41F-16RL國標不銹鋼手動球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。國標不銹鋼手動球閥在管路中主要用來做切斷、分配和改變介質的流動方向。

浮動球閥采用設計的雙斜面彈性密封圈，減少了球體與密封圈之間的摩擦力，減少了操作力矩。當管道內介質壓力較小時，密封圈跟球體的接觸面積較小，故有較大的密封比壓，國標不銹鋼手動球閥密封較好。當管道內介質壓力較大時，密封圈與球體的接觸面積也相應地增大。故密封圈能夠承受住較大的介質推力而不會損壞。

Q41F-16RL國標不銹鋼手動球閥性能特點

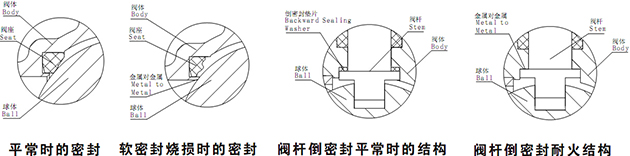

①耐火結構：

根據用戶的需要，球閥可以設計成耐火的結構，當發生事故而使密封圈被燒損時，球閥的密封部位可以形成金屬對金屬的硬密封結構，阻止介質的擴散；

②防靜電結構：

       根據用戶的需要，球閥可以設計成防靜電的結構，即在球體與閥桿之間設置導電彈簧，使得球閥在開啟過程中產生的靜電能夠通過所設置的靜電通道傳入管路來導入地下，達到清除靜電的目的，以免靜電打火點燃介質，確保系統的安全使用。

Q41F-16RL國標不銹鋼手動球閥技術參數

公稱通徑DN（mm）	15（1/2"）~200（8"）
公稱壓力PN（Mpa）	1.0~6.4
使用溫度（℃）	-29℃～425℃
適用介質	水、蒸汽、油品

Q41F-16RL國標不銹鋼手動球閥部件材質

零件名稱	閥體	球體	閥桿	密封圈
材質屬性	不銹鋼，鑄鋼	不銹鋼	不銹鋼	聚四氟乙烯、金屬

Q41F-16RL國標不銹鋼手動球閥尺寸表

PN1.6MPa

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410

PN2.5MPa

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

PN4.0MPa

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

PN6.4MPa

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800

獲取Q41F-16RL-國標不銹鋼手動球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

Q41F-16RL-國標不銹鋼手動球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
