根據壓力溫度及其等級關系來選用閥門

更新時間：2021-5-20 信息來源：根據壓力溫度及其等級關系來選用閥門

選用閥門除了考慮介質的腐蝕性能、流量特性、連接形式外，介質的溫度和壓力是重要的參數。還需考慮閥門溫度與壓力之間的關系：閥門使用溫度與壓力有著一定的內在聯系，又相互影響。其中，溫度是影響的主導因素，一定壓力的閥門僅適應于一定溫度范圍閥門溫度的變化能影響閥門使用壓力。

例如，一只碳素鋼閥門的公稱壓力為 PN100；當介質工作溫度為 200℃時，其最大工作壓力為10MPa；當介質工作溫度為400℃時，其最大工作壓力為 5.4MPa；當介質工作溫度為 450℃時，其最大工作壓力為4.5MPa。

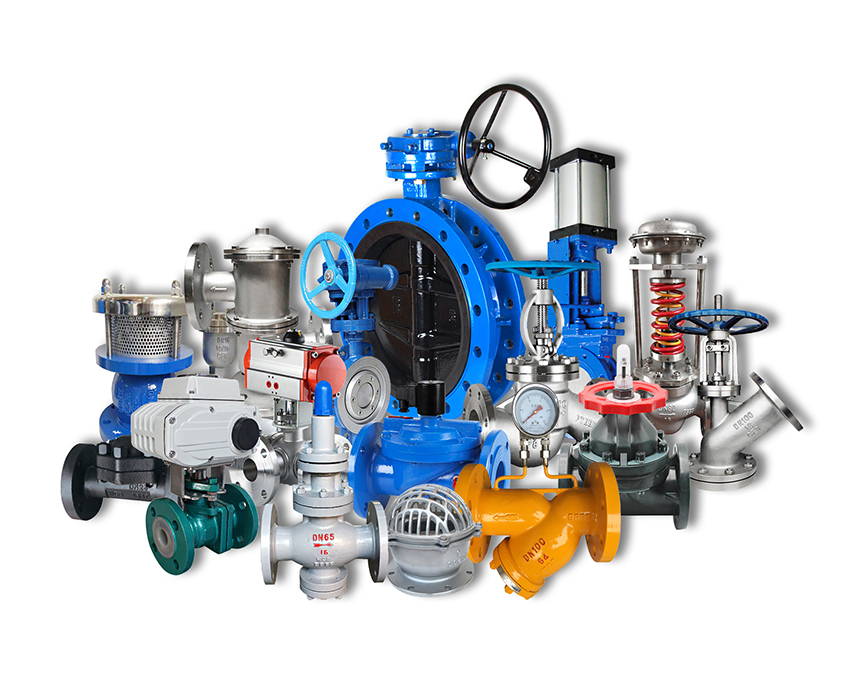

閥門選型- 上海昆煉閥門制造有限公司

閥門的使用溫度跟使用壓力是由制造閥門的材質確定的，不同材質閥門的使用溫度跟使用壓力，以及他們之間的關系如下（以下表格中所指壓力均為表壓力，最大工作壓力指無沖擊表壓，當工作溫度為表中溫度級之中間值時，可用內插入法確定工作壓力）：

1、灰鑄鐵閥門使用溫度為-15～200℃；允許使用的最大公稱壓力為PN16；

灰鑄鐵閥門的壓力跟溫度等級（GB 4216.1）

公稱壓力PN	材料牌號	試驗壓力Ps/Mpa	在下列溫度下的最大允許工作壓力Pmax/Mpa
公稱壓力PN	材料牌號	試驗壓力Ps/Mpa	120℃	200℃	250℃	300℃
PN2.5	HT20-40	0.4	0.25	0.2	0.18	0.15
PN6		0.9	0.6	0.49	0.44	0.35
PN10		1.5	1.0	0.78	0.69	0.59
PN16		2.4	1.6	1.27	1.09	0.98
PN25	HT25-47	3.8	2.5	2.0	1.75	1.5

2、可鍛鑄鐵閥門使用溫度為-15～300℃；允許使用的最大公稱壓力為PN25；

可鍛鑄鐵閥門的壓力跟溫度等級

公稱壓力PN	試驗壓力Ps（用低于100℃的水）/Mpa	介質工作溫度/℃
		≤120	200	250	300
		最大工作壓力/Mpa
PN1	0.2	0.1	0.1	0.1	0.1
PN2.5	0.4	0.25	0.25	0.2	0.2
PN4	0.6	0.4	0.38	0.36	0.32
PN6	0.9	0.6	0.55	0.5	0.5
PN10	1.5	1.0	0.9	0.8	0.8
PN16	2.4	1.6	1.5	1.4	1.3
PN25	3.8	2.5	2.3	2.1	2.0
PN40	6.0	4.0	3.6	3.4	3.2

3、球墨鑄鐵閥門使用溫度為-30～350℃;允許使用的最大公稱配力為 PN40；

球墨鑄鐵閥門的壓力跟溫度等級（GB/T12232）

公稱壓力PN	最高溫度/℃
	-30~120	150	200	250	300	350
	最大允許工作壓力Pmax/Mpa
PN16	1.6	1.52	1.44	1.28	1.12	0.88
PN25	2.5	2.38	2.25	2	1.75	1.38
PN40	4	3.8	3.6	3.2	2.8	2.2

4、高鎳鑄鐵閥門最高使用溫度為 400℃；

5、碳素鋼閥門使用溫度為-29～425℃，允許使用的最大公稱壓力為 PN320;低溫碳鋼LCB的使用溫度為-46～345℃；

6、1Cr5Mo、合金鋼閥門最高使用溫度為 550℃;12Cr1MoVA、合金鋼閥門最高使用溫度為 570℃;合金鋼閥門允許使用的最大公稱壓力為 PN300；

7、1Cr18Ni9Ti、1Cr18Nil2Mo2Ti 不銹鋼閥門使用溫度為-196～600℃;允許使用的最大公稱壓力為 PN320；

8、銅合金閥門使用溫度為-273～250℃;允許使用的最大公稱壓力為 PN25；

銅合金閥門的壓力跟溫度等級

公稱壓力PN	試驗壓力Ps（用低于100℃的水）/Mpa	介質工作溫度/℃
		≤120	200	250
		最大工作壓力/Mpa
PN1	0.2	0.1	0.1	0.07
PN2.5	0.4	0.25	0.2	0.17
PN4	0.6	0.4	0.32	0.27
PN6	0.9	0.6	0.5	0.4
PN10	1.5	1.0	0.8	0.7
PN16	2.4	1.6	1.3	1.1
PN25	3.8	2.5	2	1.7
PN40	6.0	4	3.2	2.7
PN64	9.6	6.4	-	-
PN100	15	10	-	-
PN160	24	16	-	-
PN200	30	20	-	-
PN250	35	25	-	-

9、塑料閥門最高使用溫度：ABS 為 60℃，PVC-U為 60℃，PVC-C為 90℃，PB 為 95℃℃，PE100為60℃，PE-X為 95℃，PP-H為 95℃，PP-R為 95℃，PVDF為140℃;允許使用的最大公稱壓力為PN6；

10、橡膠隔膜閥，因橡膠種類不同，其使用溫度各不相同∶天然橡膠為 60℃，丁腈橡膠、氯丁橡膠為 80℃，氟橡膠為 200℃，閥門襯里用橡膠、塑料時，以橡膠、塑料的耐溫性能為準；

11、陶瓷閥門，因其耐溫急變性差，一般用于 150℃以下的工況條件，允許使用的最大公稱壓力為PN6;最近出現一種超性能陶瓷閥門，能耐1000℃以下的高溫；

12、玻璃閥門，耐溫急變性差，一般用于 90℃以下的工況條件;允許使用的最大公稱壓力為PN6;玻璃鋼閥門允許使用的最大公稱壓力為 PN16；

13、搪瓷閥門，耐溫性能受到密封圈材料的限制，最高使用溫度不超過150℃。允許使用的最大公稱壓力為PN6；

鋼制閥門的壓力跟溫度等級

鋼號		基準溫度/℃	工作溫度t/℃
10、20、30、WCB		200	250	300	350	400	425	435	445	455	-	-	-	-	-
15CrMo、ZG20CrMo		200	320	450	490	500	510	515	525	535	545	-	-	-	-
12Cr1MoV、15CrMo1V、ZG20CrMoV、ZG15CrMo1V		200	320	450	510	520	530	540	550	560	570	-	-	-	-
1Cr5Mo、ZG1CrMo		200	325	390	430	450	470	490	500	510	520	530	540	550	-
1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、ZG1Cr18Ni12Mo2Ti		200	300	400	480	520	560	590	610	630	640	660	675	690	700
公稱壓力PN/Mpa	試驗壓力Ps/Mpa	最大工作壓力Pmax/Mpa
0.1	0.2	0.1	0.09	0.08	0.07	0.06	0.06	0.05	0.05	-	-	-	-	-	-
0.25	0.4	0.25	0.22	0.2	0.18	0.16	0.14	0.12	0.11	0.1	0.09	0.08	0.07	0.06	0.06
0.4	0.6	0.4	0.36	0.32	0.28	0.25	0.22	0.2	0.18	0.16	0.14	0.012	0.11	0.1	0.09
0.6	0.9	0.6	0.56	0.5	0.45	0.4	0.36	0.32	0.28	0.25	0.22	0.2	0.18	0.16	0.14
1.0	1.5	1	0.9	0.8	0.7	0.64	0.56	0.5	0.45	0.4	0.36	0.32	0.28	0.25	0.22
1.6	2.4	1.6	1.4	1.25	1.1	1.0	0.9	0.8	0.7	0.64	0.56	0.5	0.45	0.4	0.36
2.5	3.8	2.5	2.2	2	1.8	1.6	1.4	1.25	1.1	1	0.9	0.8	0.7	0.64	0.56
4.0	6	4	3.6	3.2	2.8	2.5	2.2	2	1.8	1.6	1.4	1.25	1.1	1	0.9
6.4	9.6	6.4	5.6	5	4.5	4	3.6	3.2	2.8	2.5	2.2	2	1.8	1.6	1.4
10	15	10	9	8	7.1	6.4	5.6	5	4.5	4	3.6	3.2	2.8	2.5	2.2
16	24	16	14	12.5	11.2	10	9	8	7.1	6.4	5.6	5	4.5	4	3.6
20	30	20	18	16	14	12.5	11.2	10	9	8	7.1	6.4	2.6	5	4.5
25	38	25	22.5	20	18	16	14	12.5	11.2	10	9	8	7.1	6.4	5.6
32	48	32	28	25	22.5	20	18	16	14	12.5	11.2	10	9	8	7.1
40	56	40	36	32	28	25	22.5	20	18	16	14	12.5	11.2	10	9
50	70	50	45	40	36	32	28	25	22.5	20	18	16	14	12.5	11.21
64	90	64	56	50	45	40	36	32	28	25	22.5	20	18	16	14
80	110	80	71	64	56	50	45	40	36	32	28	25	22.5	20	18
100	130	100	90	80	71	64	56	50	45	40	36	32	28	25	22
