959210378CS41浮球式蒸汽疏水閥利用凝結水與蒸汽的密度差，通過凝結水的液位變化，使空心的浮球表面貼合閥座來開啟或者關閉閥門，以此達到阻氣排水的目的。適用于不希望積液的工況上，如造紙、印染等行業，安裝于化工單位中的低、中壓換熱設備。其在冷凝水輕或重的負荷下工作都可以，排水量持續，保證熱傳遞，是帶自動溫度控制排水裝置的一種選擇。當設備剛剛啟動時，疏水閥是涼的，感溫元件收縮，上端閥口開，連續排出初始的空氣實現啟動。當冷凝水進入疏水閥的時候，空氣從上端的閥口排出，浮球隨冷凝水液位而上升，冷凝水從下端閥口排出。當熱凝水跟蒸汽進入疏水閥的時候，感溫元件受熱進行膨脹，來帶動閥片關閉上端的閥口，浮球隨凝結水液位調節下端閥口，進而排出熱凝水。當凝結水停止進入疏水閥的時候，浮球隨液位下降從而關閉下端閥口，由于下端閥口總是在凝結水液位以下形成水封、無蒸汽泄漏。
1、能拓飽和凝結水，回執設備內不含水先積聚，從而獲得較好的加熱效率。
2、蒸汽壓力變化時不受影響，能連續工作性能穩定。
3、漏汽變幻無常小，采用研磨工藝浮球精度高，密封性能好。
4、自動排空氣性能好。
5、使用長，浮球的整個球面都可以用來做密封面、無集中磨損。
| DN15-DN50 螺紋 | BSP或NPT |
| DN15-DN150 法蘭 | PN16/PN40 ANSI 150 |
| 零件 | 材料 |
| 閥體、閥蓋 | A216 WCB |
| 閥蓋螺栓 | A193 B7 |
| 閥蓋墊片 | 石墨+SS304/SS316 |
| 閥座 | A276 430 |
| 浮球和過濾網 | A240 304 |
| 排空氣裝置 | A240 304 |
| 注：疏水閥材質、表面漆可按照客戶需求或?qū)嶋H操作環境而定 | |
| 設計標準 | ISO6552；GB/T22654 |
| 連接長度 | EN26554；GB/T12250 |
| 試驗與檢驗 | EN26948；GB/T12251 |

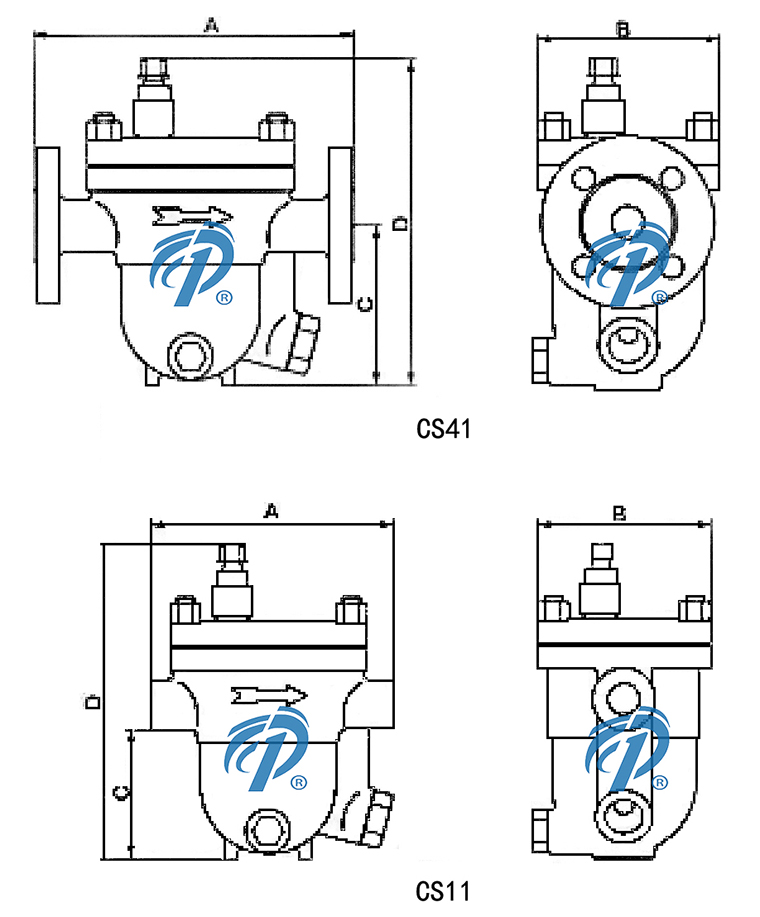

CS11浮球式蒸汽疏水閥尺寸表
| Size | A | B | C | D |
| DN15 | 155 | 105 | 97 | 195 |
| DN20 | 155 | 105 | 103 | 200 |
| DN25 | 155 | 115 | 105 | 210 |
| DN32 | 160 | 120 | 116 | 220 |
| DN40 | 160 | 120 | 116 | 220 |
| DN50 | 160 | 120 | 123 | 235 |
CS41浮球式蒸汽疏水閥尺寸表
| Size | A | B | C | D |
| DN15 | 195 | 125 | 97 | 195 |
| DN20 | 195 | 130 | 103 | 200 |
| DN25 | 270 | 172 | 130 | 240 |
| DN32 | 270 | 172 | 130 | 240 |
| DN40 | 280 | 172 | 140 | 250 |
| DN50 | 290 | 172 | 140 | 250 |
| DN65 | 340 | 210 | 175 | 300 |
| DN80 | 340 | 220 | 190 | 325 |
| DN100 | 430 | 260 | 225 | 410 |
| DN125 | 430 | 280 | 260 | 420 |
| DN150 | 480 | 302 | 311 | 506 |
| 癥狀 | 原因 | 診斷 | 處理 |
| 不排凝結水 | 浮球浮不起來 | 工作壓差＞閥座設計壓力 | 核對銘牌參數 |
| 浮球內是否進水 | 更換浮球 | ||
| 是否排氣組件發生故障引起氣堵 | 更換排氣組件 | ||
| 排量偏小 | 浮球浮起，但流量不足 | 工作壓差過低 | 核對流量圖 |
| 過濾網雜質堵塞 | 清除 | ||
| 進出口管路堵塞 | 清除 | ||
| 連續排放蒸汽 | 浮球不能貼緊閥座孔 | 安裝方式錯誤 | 確認安裝方式 |
| 閥座孔變形，堵塞 | 清除或更換閥座 | ||
| 浮球變形，表面太臟形成一層覆膜 | 更換浮球 | ||
| 閥腔底部堆積雜質 | 清除 | ||
| 泄漏蒸汽 | 主閥瓣以外的其他部位泄漏 | 安裝方向是否正確 | 水平安裝 |
| 排氣組件有雜質 | 清除 | ||
| 閥體破損 | 更換閥體 | ||
| 墊片泄漏 | 更換墊片或緊固 | ||
| 浮球破損 | 由水錘造成 | 工作壓力波動 | 檢查操作工況 |
| 管道工藝存在問題 | 檢查配管情況 |
1、設計時，請預留旁通，并于閥前，閥后安裝閥門，便于日后不停車維護。
2、安裝時，疏水閥的四周空間請預留大約100mm，跟閥蓋與正上方的障礙物，以便在日后維護。
3、使用時，請?jiān)诠艿来祾咔埃雀魯嗍杷y。
4、故障時，疏水閥漏氣或者不排液現象，請聯系我司售后服務，以便及時排疑解難。
獲取CS41-浮球式蒸汽疏水閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
CS41-浮球式蒸汽疏水閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
