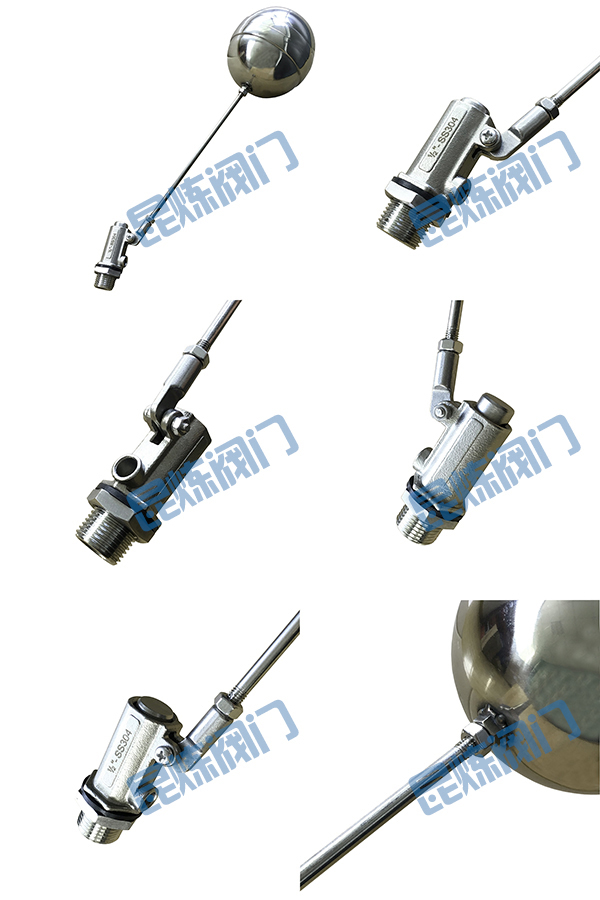

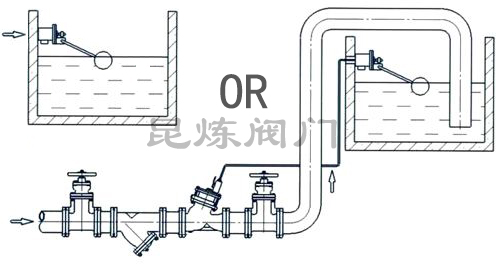

959210378KL-101Z不銹鋼浮球閥適用于水箱、水塔、蓄水池等蓄液容器里，不用外源、依靠自身配置浮球控制開關實現自動補水。不銹鋼浮球閥一般標準的配置壓力為0.3Mpa，也可以根據管道實際的使用壓力來配置0.6Mpa、1.0Mpa，小規格浮球閥壓力能達到1.6Mpa。壓力高：浮球規格大、閥桿長，選型的時候需考慮蓄液容器實際尺寸大小，避免選型規格過大導致浮球閥無法正常安裝。浮球閥可豎直安裝、側面安裝、可調節型浮球閥甚至可應用于頂部安裝。昆煉浮球閥可提供訂制：浮球配置(浮球規格)、閥桿尺寸、浮球形式(泡沫/穿心/塑料浮球)，用戶可根據實際的使用需要來進行浮球閥選型。
| 設計 | BS1212 | 壁厚 | ASMEB16.34 |
| 試驗與檢驗 | QB/T1199-1991 | 連接 | BSP、BSPT、NPT、Gdin2999等 |
| 用法 | 水箱、水塔、蓄水池等 | 介質 | 水、油等 |
| 尺寸 | 1/2"-4" | 材質 | SS201、SS304 |

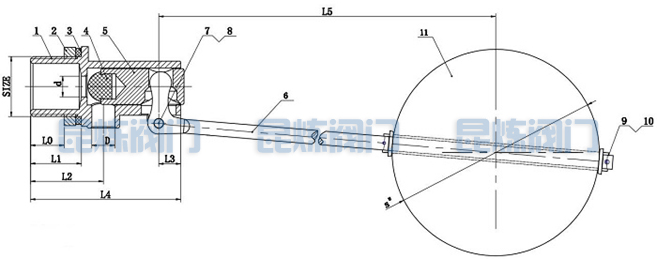

| 1 | 閥體 | SS201\SS304 | 6 | 閥桿 | SS201\SS304 |
| 2 | 鎖緊螺母 | SS201\SS304 | 7 | 螺母 | SS201\SS304 |
| 3 | 墊圈 | NBR | 8 | 螺栓 | SS201\SS304 |
| 4 | 密封塞 | 硅膠\NBR | 9 | 螺母 | SS201\SS304 |
| 5 | 金屬活塞 | SS201\SS304 | 10 | 浮球 | SS201\SS304 |
| 規格 | L0 | L1 | L2 | L3 | L4 | L5 | d | D | S |
| 1/2" | 13 | 22 | 30 | 10 | 65 | 250 | 7 | 8.7 | 100mm |
| 3/4" | 13 | 22 | 31 | 10 | 65 | 250 | 8 | 10 | 100mm |
| 1" | 19 | 30 | 42 | 15 | 89 | 350 | 14 | 14 | 135mm |
| 1-1/4" | 20 | 31 | 43 | 15 | 90 | 360 | 15 | 15 | 150mm |
| 1 | 閥體 | SS201\SS304 | 7 | 螺母 | SS201\SS304 |
| 2 | 鎖緊螺母 | SS201\SS304 | 8 | 螺栓 | SS201\SS304 |
| 3 | 墊圈 | NBR | 9 | 螺栓 | SS201\SS304 |
| 4 | 密封塞 | 硅膠\NBR | 10 | 螺母 | SS201\SS304 |
| 5 | 金屬活塞 | SS201\SS304 | 11 | 浮球 | SS201\SS304 |
| 6 | 閥桿 | SS201\SS304 |
| 規格 | L0 | L1 | L2 | L3 | L4 | L5 | d | D | S |
| 1-1/2" | 24 | 36 | 53 | 22 | 110 | 450 | 22 | 22 | 220mm |
| 2" | 28 | 36 | 61 | 22 | 120 | 475 | 27 | 27 | 250mm |
| 2-1/2" | 30 | 42 | 72 | 26 | 152 | 650 | 38 | 38 | 300mm |
| 3" | 34 | 48 | 93 | 28 | 170 | 690 | 50 | 50 | 380mm |
| 4" | 41 | 56 | 110 | 30 | 195 | 690 | 60 | 60 | 380mm |
獲取KL-101Z-不銹鋼浮球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
KL-101Z-不銹鋼浮球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
