959210378JD745X多功能水泵控制閥是安裝在建筑給水、市政、建筑、鋼鐵、冶金、食品以及其他給水系統的水泵出口處、以免介質倒流、水錘以及水擊現象的閥門。該閥具電動閥、逆止閥和水錘消除器三種功能。緩開、速閉、緩閉消除水錘的技術原理，以免開泵水錘和停泵水錘的產生。只要操作水泵電機啟閉按鈕，閥門可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。
當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到主閥開啟速度。當水泵停止工作后，入口端水壓下降，在自重、彈簧壓力作用下關閉大部分開度，以免水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，以免壓力劇增。設定調節閥A、B的開度和開度比可得到閥門啟閉速度。
JD745X多功能水泵控制閥由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、調節對水泵出口的多功能控制。本產品的接管系統采用調節閥控制，通過設定調節閥的開度，可方便實現需要的控制參數，如主閥的開啟速度、緩閉速度等等。
1、可靠性：具有速閉、緩閉以及吸消除水錘措施，而且動作連鎖，不會產生誤動作。
2、無需操作控制：當水泵啟停時，利用多功能水泵控制閥兩端的介質及其壓力差作為驅動介質和控制動力，使閥門自動按水泵操作規程的要求進行動作。
3、調試簡單：多功能水泵控制閥動作不受液位高差和出水壓力以及水泵流量變化的影響，調試簡單、適應范圍廣。
4、節能效果：利用進口端的壓力進入膜片下腔支撐膜片壓板及閥桿的重量，阻力損失小。
| 公稱通徑 | DN40-DN1000 | ||
| 公稱壓力 | 1.0Mpa | 1.6Mpa | 2.5Mpa |
| 適用溫度 | 0℃~80℃ | ||
| 殼體試驗壓力 | 1.5Mpa | 2.4Mpa | 3.75Mpa |
| 密封試驗壓力 | 1.1Mpa | 1.76Mpa | 2.75Mpa |
| 最低動作壓力 | P1≥0.07MPa | ||
| 結構長度標準 | Q/BYL-2002 | ||
| 法蘭長度標準 | GB/T17241.6；GB/T9113 | ||
| 試驗壓力標準 | GB/T13927 | ||

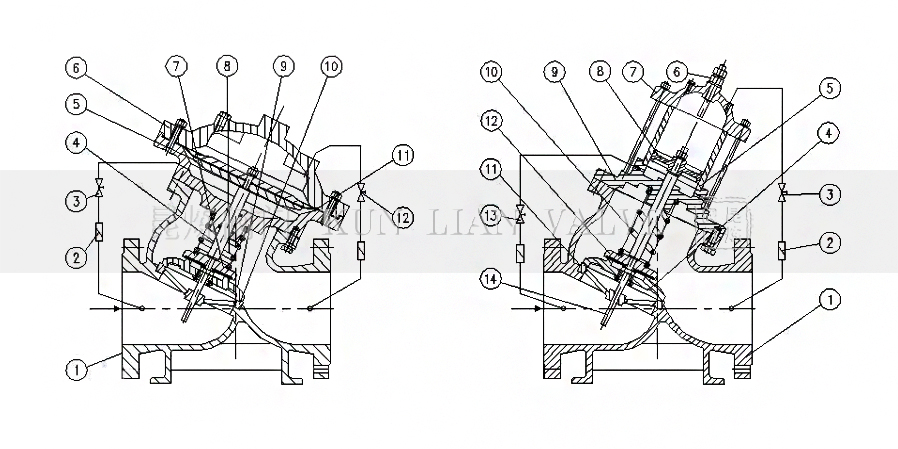

| 序號 | 零件名稱 | 材質 | |
| 隔膜式 | 活塞式 | ||
| 1 | 1 | 閥體 | 球墨鑄鐵、鑄鋼、不銹鋼、黃銅 |
| 2 | 2 | 過濾器 | 銅、碳鋼、不銹鋼 |
| 3、12 | 3、13 | 調節閥 | 銅、碳鋼、不銹鋼 |
| 4 | 14 | 閥桿 | 不銹鋼 |
| 5 | 7 | 膜片及壓板 | 丁腈橡膠、碳鋼 |
| 6 | - | 上閥蓋 | 球墨鑄鐵、鑄鋼、不銹鋼 |
| 7 | 12 | 緩閉閥板 | 不銹鋼 |
| 8 | 10 | 彈簧 | 彈簧鋼、硅錳貼 |
| 9 | 4 | 大閥盤 | 球鐵、碳鋼 |
| 10 | 11 | 閥座 | 銅、不銹鋼 |
| 11 | - | 膜片座 | 球鐵、鑄鋼、不銹鋼 |
| - | 5 | 缸套 | 不銹鋼 |
| - | 6 | 調節桿 | 不銹鋼 |
| - | 8 | 活塞 | 碳鋼、丁腈橡膠 |
| - | 9 | 缸套座 | 球鐵、鑄鋼、不銹鋼 |
| DN | L | H | D | D1 | n-d | ||||||
| PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | |||
| 50 | 203 | 293 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
| 65 | 216 | 328 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
| 80 | 248 | 364 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
| 100 | 283 | 418 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
| 125 | 330 | 481 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-22 |
| 150 | 356 | 543 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
| 200 | 444 | 673 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 8-26 |
| 250 | 533 | 792 | 395 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-30 |
| 300 | 600 | 927 | 445 | 460 | 485 | 400 | 10 | 430 | 12-22 | 12-26 | 16-30 |
| 350 | 622 | 957 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
| 400 | 698 | 1188 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
| 450 | 775 | 1218 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 20-36 |
| 500 | 811 | 1256 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 |
| 600 | 900 | 1600 | 780 | 840 | / | 725 | 770 | / | 20-30 | 20-36 | / |
| 700 | 980 | 1750 | 895 | 910 | / | 840 | 840 | / | 24-30 | 24-36 | / |
| 800 | 1120 | 1900 | 1015 | 1025 | / | 950 | 950 | / | 24-33 | 24-39 | / |
| 900 | 1220 | 2100 | 1115 | / | / | 1050 | / | / | 28-33 | / | / |
| 1000 | 1320 | 2400 | 1230 | / | / | 1160 | / | / | 28-36 | / | / |
1、水泵的壓力要大于多功能水泵控制閥出口的壓力。
2、系統運行前應檢查主閥上導閥、配管、管件是否嚴密完整無損。
3、導閥及配管上的控制閥動作是否靈敏。
4、系統運行一段時間后要進行管路維護。
5、推薦安裝方式為水平安裝（即閥蓋向上）。
6、安裝前仔細檢查介質流向，避免安裝錯誤。
7、管路應清理干凈，閥前安裝過濾器，防止雜質影響產品性能及損壞內部零件。
8、環境溫度在0℃以下時，要做好保溫工作。
9、小過濾器要定期清洗。
10、安裝應有足夠的空間。
1、調試時先打開試調節閥 3、12（活塞型 3、13）。
2、啟泵觀察閥門進出壓力是否正常。
3、停泵觀察水錘是否過大，水泵是否倒轉。
4、如水錘過大則適當關小調節閥 3、12（活塞型 3、13）。
5、如水泵倒轉則適當開小調節閥 3、12（活塞型 3、13）。
| 現象 | 檢查內容 | 檢查方式 | 處理方式 |
| 增大壓力 | 1、壓力過低 | 觀察壓力是否過大 | 增大壓力 |
| 2、頂上調節桿是否退出 | - | 將調節桿開啟 | |
| 3、調節閥3、12（活塞型3、13）是否打開 | - | 打開調節閥 | |
| 4、管路是否堵塞 | 下管路 | 將堵塞物取出 | |
| - | 1、膜片或O型圈是否損壞 | 打開上蓋取出膜片或活塞 | 更換膜片或O型圈 |
| 主閥關不嚴 | 2、活塞過緊 | - | 下調節桿使活塞活動后再上調復位 |
| 3、調節閥3、12（活塞型3、13）是否打開 | - | 打開調節閥 | |
| 4、回水壓力是否過低 | 觀察壓力是否低于工作壓力 | - |
獲取JD745X-多功能水泵控制閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
JD745X-多功能水泵控制閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
