GM真空隔膜閥

<產品信息>
產品型號：GM
產品口徑：DN10-DN50
壓力等級：真空
產品材質：碳鋼、不銹鋼

18121388846
cnklfm@163.com
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供真空隔膜閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

GM真空隔膜閥介紹

GM真空隔膜閥利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統；采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接；焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即一端焊接，另一端接入)。閥門適用的工作介質為空氣及非腐蝕性氣體。GM真空隔膜閥特點：

真空隔膜閥用于接通或切斷真空(壓力)系統管路中的介質流。高真空隔膜閥應用于真空、乳制品、酒業、生物工程、食品、飲料及化工領域。高真空隔膜閥適用溫度：NBR-25~100℃；FKM-30~150℃。適用介質：空氣及非腐蝕性氣體。

GM真空隔膜閥技術參數

閥門泄漏率	≤1.3×10-4 Pa.L/S.
適用溫度	-25～+80℃(丁腈橡膠)、-30～+150℃(氟橡膠)
連接型式	使用壓力范圍(Pa)
活套法蘭	0.6×106~1.3×10-4
焊接法蘭	1.6×106~1.3×10-4
快卸法蘭	0.1×106~1.3×10-4
螺紋連接	1.6×106~1.3×10-4

GM真空隔膜閥部件材質

閥體：碳鋼、不銹鋼
隔膜：丁腈橡膠、氟膠

閥桿：不銹鋼

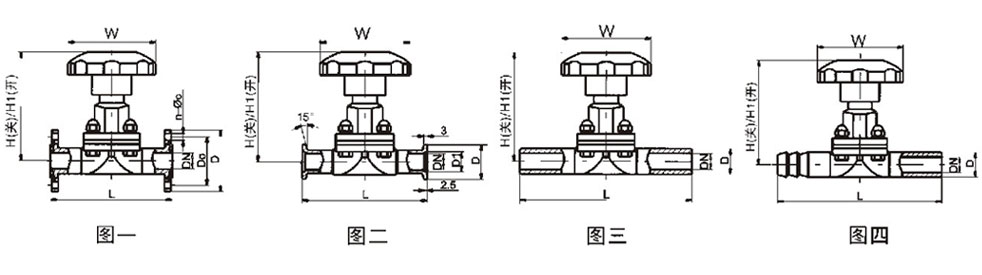

GM真空隔膜閥結構圖及外形尺寸

GM真空隔膜閥結構圖- 上海昆煉閥門制造有限公司

GM真空隔膜閥活套法蘭連接尺寸(GB6070)(圖一)

型號	DN	Do	D	n-Φc	W	H/H1	L
GM-10	10	40	55	4-Φ6.6	65	89/99	75
GM-16	16	45	60	4-Φ6.6	80	89/99	108
GM-20	20	50	65	4-Φ6.6	80	91/102	118
GM-25	25	55	70	4-Φ6.6	80	110/123	120
GM-32	32	70	90	4-Φ9	80	129/138	146
GM-40	40	80	100	4-Φ9	120	139/159	150
GM-50	50	90	110	4-Φ9	120	159/186	180

GM真空隔膜閥快卸法蘭連接尺寸(GB4982)(圖二)

型號	DN	D1	D	W	H/H1	L
GM-10	10	12.2	30	65	89/99	75
GM-16	16	17.2	30	80	89/99	108
GM-20	20	26.2	40	80	91/102	118
GM-25	25	26.2	40	80	110/123	120
GM-32	32	34.2	55	80	129/138	146
GM-40	40	41.2	55	120	139/159	150
GM-50	50	52.2	75	120	159/186	180

GM真空隔膜閥I型焊接管連接尺寸

型號	DN	D	W	H/H1	L
GM-10	10	17	65	89/99	75
GM-25	25	32	80	110/123	120
GM-40	40	45	120	139/159	150
GM-50	50	57	120	159/186	180

GM真空隔膜閥II型焊接管連接尺寸

型號	DN	D	W	H/H1	L
GM-10	10	17	65	89/99	75
GM-25	25	32	80	110/123	120
GM-40	40	45	120	139/159	150
GM-50	50	57	120	159/186	180

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，真空隔膜閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們。

GM-真空隔膜閥訂貨注意事項

獲取GM-真空隔膜閥報價或訂購產品時請提供以下參數:

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

GM-真空隔膜閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
