什么是直動式電磁閥

更新時間：2025-4-12 信息來源：什么是直動式電磁閥

直動式電磁閥作為電磁力直接驅動的單級控制閥門，憑借其結構簡單、響應快速的特點，在自動化控制領域占據重要地位。本文將全面解析其從微型直動式到工業級直動式的完整技術體系。

結構特性

1. 直接作用原理

電磁力直接驅動閥芯：取消先導結構，電磁線圈直接作用于閥芯
單級控制電磁閥：開閉動作一次完成，無壓力放大環節
零壓差電磁閥：特殊平衡結構實現真空至0.1MPa無壓差啟動

2. 典型規格參數

類型	通徑范圍	工作壓力	流量系數
微型直動電磁閥	Φ1-Φ6mm	0-0.8MPa	Cv=0.02-0.5
工業直動式	DN8-DN25	0-1.6MPa	Cv=1.2-12

關鍵技術參數

1. 動態性能指標

響應時間	工作頻率	功率消耗
≤8ms	≤50Hz	8W
≤15ms	≤30Hz	15W

2. 環境適應性

介質溫度：
- 標準型：-5℃~+80℃
- 高溫型：-10℃~+120℃
防護等級：
- 基礎型：IP54
- 防水型：IP67

產品系列詳解

1. 小流量直動閥

最小控制流量	泄漏等級	典型應用
0.05L/min	≤0.1mL/min	儀器
0.1L/min	≤0.5mL/min	設備

2. 直動式液壓閥

壓力等級：31.5MPa高壓直動系列
特殊設計：
- 大推力電磁鐵（吸力≥120N）
- 硬質合金閥座

常見問題解答

Q1：直動式與先導式如何選擇？

比較項	直動式	先導式
適用通徑	≤DN25	≥DN15
響應速度	快(5-15ms)	較慢(50-100ms)
功率消耗	較大(8-30W)	較小(3-10W)

Q2：電磁線圈過熱如何處理？

檢查項目：
- 電壓波動（±10%額定值）
- 工作周期（建議≤60%ED）
改進方案：
- 升級為節能線圈（功耗降低）
- 加裝散熱片

Q3：如何提高零壓差密封性？

結構優化：
- 采用軟密封結構（泄漏≤0.01mL/min）
- 增加輔助磁鋼（保持力提升）
維護要點：
- 每6個月更換密封件
- 保持介質清潔度

選型技術規范

1. 四要素選型法

確定控制流量：按Cv=Q×√(ΔP/SG)計算
校核壓力范圍：注意啟動壓力要求
選擇響應速度：根據控制周期需求
確認介質兼容性：密封材料耐介質測試

2. 安裝維護要求

項目	標準要求	特殊工況
安裝方向	線圈豎直向上	±30°允許傾斜
過濾精度	≤25μm	精密型≤5μm

典型應用案例

應用領域	關鍵參數	技術亮點
實驗室設備	Φ3mm Cv=0.1	零壓差啟動
液壓鎖緊	35MPa	直動式液壓閥

相關推薦：

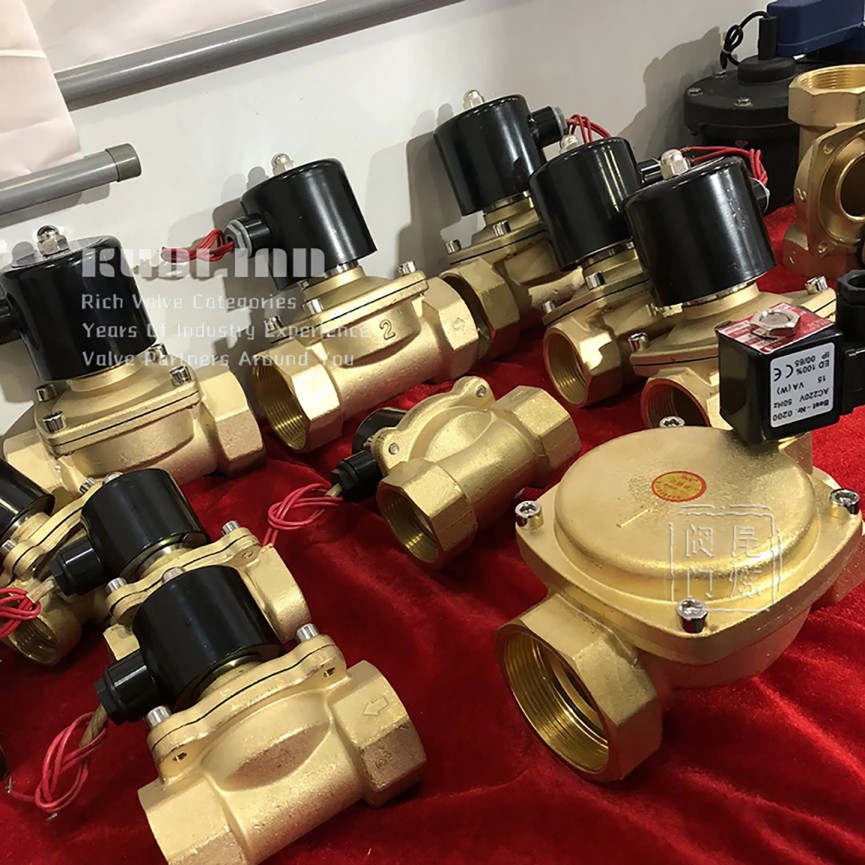

水、氣、液用電磁閥
