直動式電磁閥工作原理介紹

更新時間：2025-4-12 信息來源：直動式電磁閥工作原理介紹

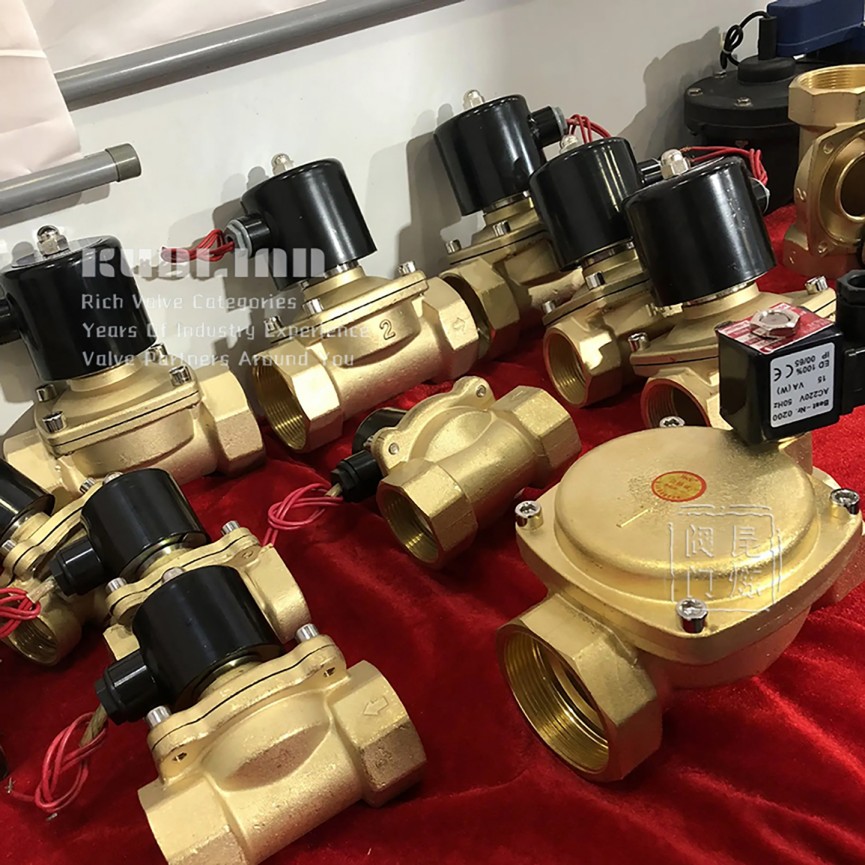

直動式電磁閥采用電磁力直接作用原理，憑其無壓力差要求、即時響應的特點，成為自動化控制系統的開關元件之一。本文將剖析其從結構原理到選型應用的技術體系。

工作原理

1. 直接開關控制機制

電磁力直接作用：線圈通電產生50-200N電磁吸力直接驅動閥芯
無放大機構設計：單級傳動結構，取消先導壓力放大環節
直動式開閉原理：閥芯行程3-8mm，直線運動完成開閉

2. 性能參數

參數類別	標準型	高速型	節能型
響應時間	15-30ms	5-10ms	20-40ms
工作壓差	0-1.0MPa	0-0.6MPa	0-1.6MPa
功耗	10-15W	15-20W	5-8W

結構設計特點

1. 無輔助壓力系統

斷電自動復位：彈簧復位力20-50N，斷電后10ms內關閉
單向流動控制：正向流動壓降≤0.02MPa
低功耗設計：節能線圈保持功率≤3W

2. 介質適應性能

介質類型	溫度范圍	粘度限制	密封形式
壓縮空氣	-20~+80℃	≤46cSt	丁腈橡膠
水/油	-10~+120℃	≤500cSt	氟橡膠

產品系列詳解

1. 微型直動閥系列

型號	通徑	Cv值	泄漏量
MM-2	Φ2mm	0.05	≤0.1ml/min
MM-4	Φ4mm	0.2	≤0.3ml/min

2. 工業級直動閥

通徑范圍：DN8-DN25標準系列
壓力等級：PN16-PN40高壓版本
流量特性：Cv值1.2-15可選

常見問題解答

Q1：如何解決低壓差工況啟閉困難？

檢查項目：
- 電磁線圈電阻（偏差≤±10%）
- 復位彈簧力（衰減≤15%）
改進方案：
- 選用低摩擦系數閥芯（PTFE涂層）
- 升級高磁導率線圈（吸力提升）

Q2：直動式與先導式如何選擇？

比較項	直動式	先導式
適用通徑	≤DN25	≥DN15
響應速度	快(5-30ms)	慢(50-200ms)
介質要求	允許含雜質	需潔凈介質

Q3：如何延長電磁線圈壽命？

使用規范：
- 工作電壓波動≤±10%
- 占空比≤60%（連續工作需加散熱）
維護建議：
- 定期檢查線圈電阻
- 環境溫度≤50℃（每升高10℃壽命減半）

選型技術規范

1. 五要素選型法

確定介質參數：溫度/粘度/清潔度
計算流量需求：Cv=Q×√(ΔP/SG)
校核壓力條件：最大/最小工作壓差
選擇響應速度：根據控制周期要求
確認安裝方式：管式/板式/法蘭式

2. 安裝維護要求

項目	標準要求	允許偏差
安裝方向	線圈豎直向上	±30°
過濾精度	≤25μm	特殊介質≤5μm

典型應用案例

應用領域	技術參數	解決方案
設備	Φ3mm Cv=0.08	零壓差啟動
氣動控制	DN8 Cv=1.8	10ms響應

相關推薦：

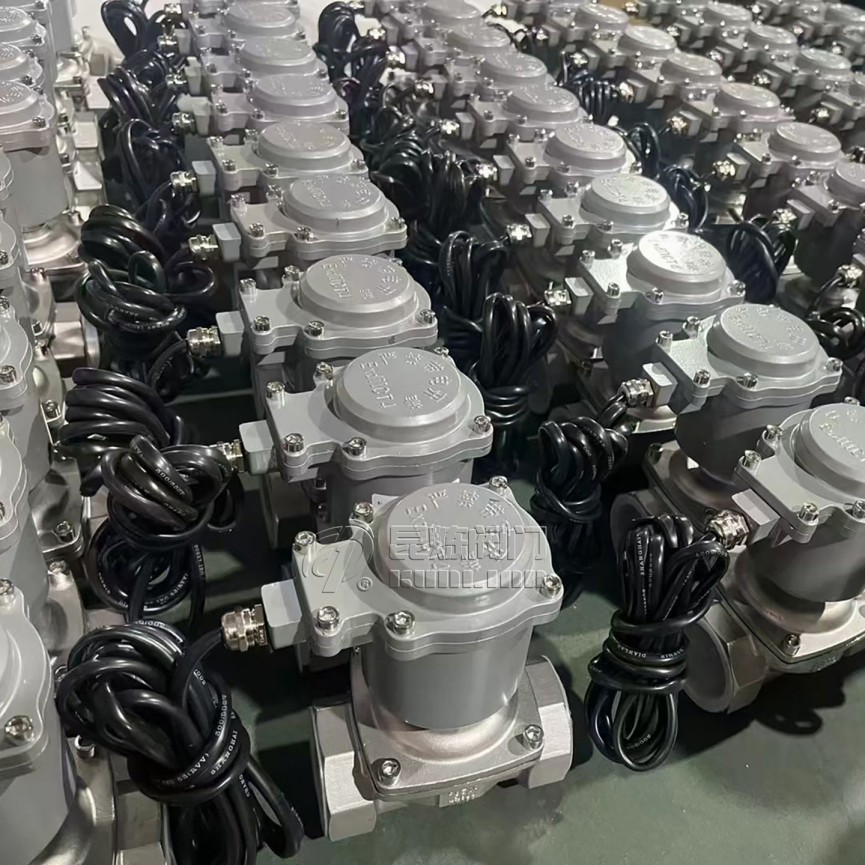

不銹鋼電磁閥
