螺紋電磁閥內部結構特點
更新時間：2025-4-9 信息來源：螺紋電磁閥內部結構特點

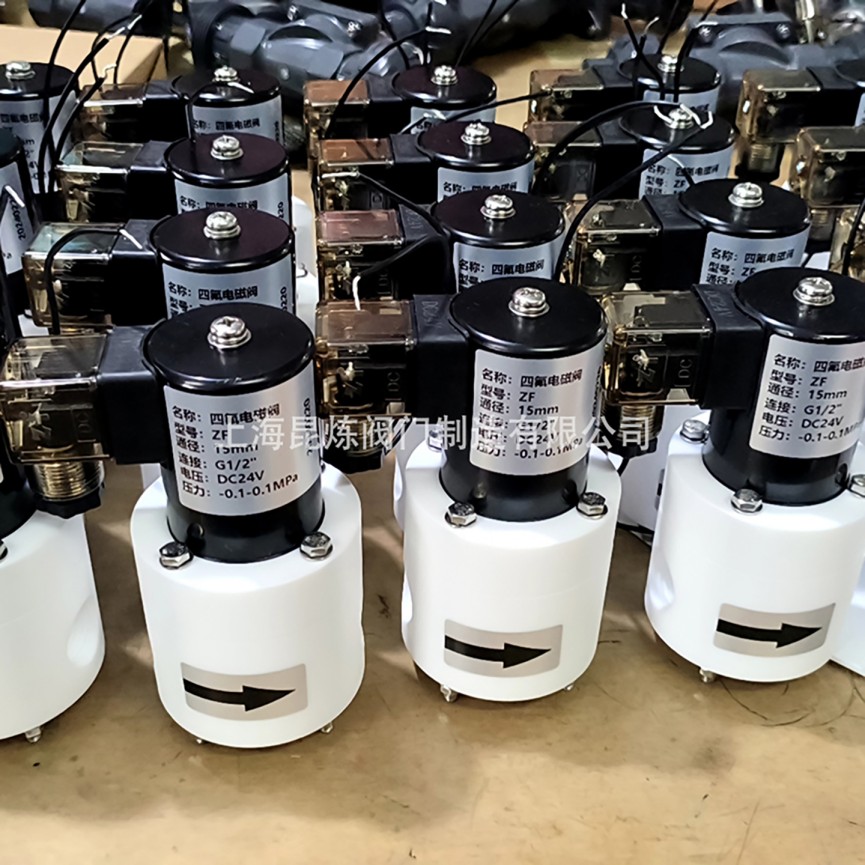

螺紋電磁閥以其緊湊結構、安裝便捷、密封嚴實等特點，是中小口徑管道系統的一種常見的控制元件。本文了解螺紋電磁閥的密封技術、連接方式、防松設計等技術，并提供選型建議。
核心結構特點
1. 螺紋密封結構
- 密封形式：
- 錐管螺紋密封（NPT/BSPT）
- 平行螺紋+密封墊（BSPP）
- 金屬對金屬密封
- 密封材料：PTFE密封帶、液態密封膠、銅墊片
2. 螺紋連接標準
| 螺紋類型 |
標準規范 |
適用壓力 |
| G螺紋（BSPP） |
ISO 228-1 |
≤16bar |
| R螺紋（BSPT） |
ISO 7-1 |
≤40bar |

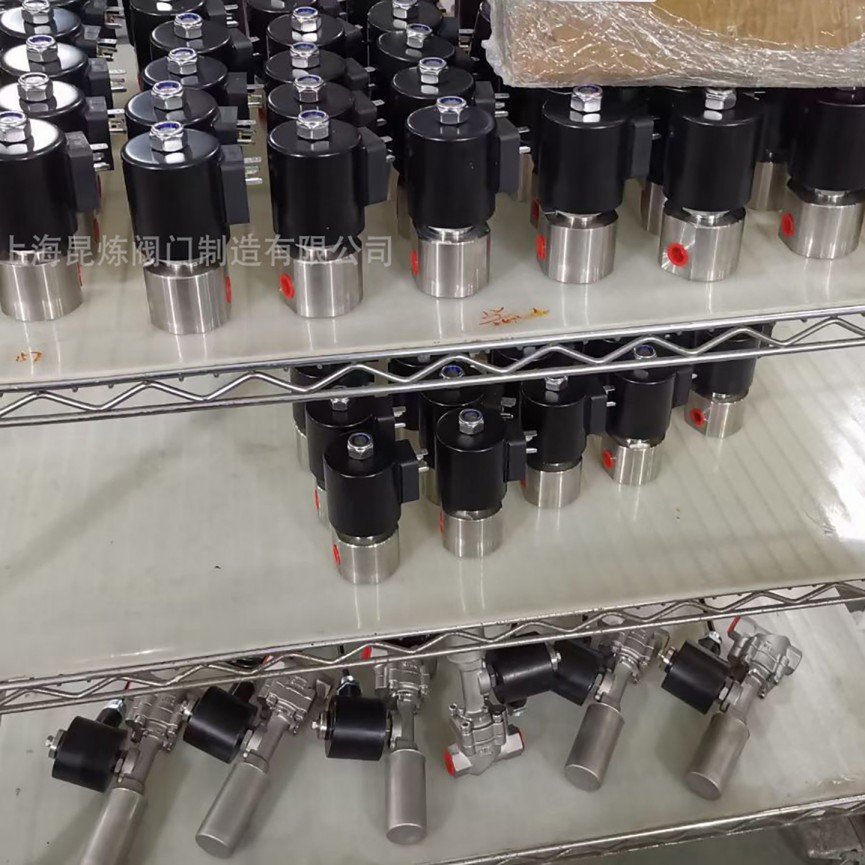

3. 閥體結構設計
- 緊湊型設計：軸向長度縮短30%
- 流道優化：壓力損失降低20%
- 模塊化組裝：便于維護更換
關鍵技術解析
1. 螺紋防松設計
2. 防漏技術方案
| 泄漏等級 |
實現方式 |
適用介質 |
| Class B |
PTFE生料帶 |
水/空氣 |
| Class C |
金屬墊片密封 |
高溫蒸汽 |
3. 連接方式對比
- 直通式結構：流阻小，壓降低
- 角式結構：節省安裝空間
- 快速連接：卡套式接頭，安裝效率提升一半
技術參數對比
| 型號 |
通徑 |
螺紋規格 |
壓力等級 |
響應時間 |
| TCV-01 |
1/4" |
G1/4 |
10bar |
≤1s |
| TCV-02 |
1/2" |
R1/2 |
25bar |
≤2s |
常見問題解答
Q1：如何正確選擇螺紋密封材料？
選型指南：
- 水/空氣系統：PTFE生料帶（3-5層）
- 油類介質：液態密封膠（耐油型）
- 高溫工況：石墨復合密封帶
Q2：螺紋連接處出現滲漏如何處理？
解決方案：
| 滲漏原因 |
處理方法 |
預防措施 |
| 螺紋加工缺陷 |
使用密封膠填補 |
采購合格產品 |
| 密封材料失效 |
重新纏繞密封帶 |
定期檢查更換 |
Q3：直通式與角式結構如何選擇？
選擇建議：
安裝維護指南
安裝規范
- 螺紋旋入深度≥1.5倍公稱直徑
- 禁止使用管鉗直接夾持閥體
- 安裝后需進行壓力測試
維護要點
| 維護項目 |
周期 |
檢查標準 |
| 螺紋緊固檢查 |
6個月 |
無松動現象 |
| 密封性能測試 |
1年 |
無可見滲漏 |
