閥門制造工藝及加工工藝流程

更新時間：2021-5-13 信息來源：閥門制造工藝及加工工藝流程

由于閥門的品種規格繁多，比如通用閥門有閘閥、截止閥、止回閥、球閥、蝶閥、水力控制閥；工業閥門有電磁閥、調節閥、減壓閥、高溫高壓閥門、低溫閥門等特殊閥門，都應用在國民經濟的各個領域，其使用場合千差萬別，如高溫高壓、低溫深冷、易燃易爆、強腐蝕介質等工況條件，對閥門的材質提出了苛刻的要求。

閥門制造工藝

1、閥門制造材料

除鑄鐵、碳素鋼、合金結構鋼外，還大量采用CrNi不銹鋼、CrMoAl滲氮鋼、CrMoV耐熱鋼、CrMnN耐酸鋼、沉淀硬化鋼、雙相不銹鋼、低溫鋼、鈦合金、蒙耐爾合金、因科乃爾合金、哈氏合金和G0CrW硬質合金等。這些高合金材料的鑄造、焊接、加工性能很差，給制造工藝帶來很大的難度。加上這些材料大多是高合金、高強度、高硬度的貴重材料，從材料的選擇、備料、采購方面都存在著很多困難。有些材料由于使用量小，難以采購供貨。

2、鑄造閥門毛坯的結構

大部分的閥門毛坯采用的是結構復雜的薄殼鑄件，不僅要求有良好的外觀質量，更要有致密的內在質量和良好的金相結構，不能有氣孔、縮孔、夾砂、裂紋等缺陷。因此其鑄造工藝復雜、熱處理技術難度高。在機械行業里，閥門的承壓薄殼鑄件毛坯的鑄造難度遠較其他機械構件的鑄件復雜、困難更多。

3、機械加工閥門工藝

由于大多數的高強、高硬、高耐腐蝕材料的切削性能都不好，如高合金的不銹鋼、耐酸鋼都具有韌性大、強度高、散熱差、切屑粘性大和加工硬化傾向強等缺點，很難達到要求的尺寸精度和光潔度，給機加工的刀具、工藝和設備帶來一定困難。另外，閥門密封面在加工精度、配合角度、光潔度和配對密封副的要求也很高，給機械加工帶來很大難度。

4、閥門零件的工藝安排

閥門的主要零件個數不多，結構相對簡單，大部分尺寸的加工精度不高，外部比較粗糙，這就給人一種屬于簡單機械的印象。其實閥門的心臟密封部位可是其精密的，其密封面的"三度"(平整度、光潔度、硬度)要求很高，以及兩個密封面組成的密封副的吻合度都要達到零對零，才能滿足氣密試驗的零泄漏。這種以粗糙的基準來保證心臟部位精密的零對零要求，就是閥門加工的大工藝難點。

閥門制造工藝

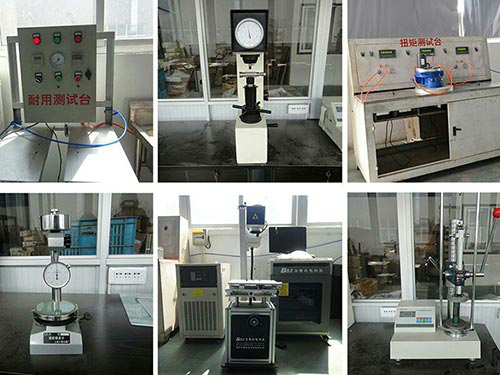

5、閥門的試驗和檢驗

閥門是壓力管道重要的啟閉、調節元件，而壓力管道的使用工況是千差萬別的，高溫高壓、低溫深冷、易燃易爆、強腐蝕。可是閥門制造的試驗和檢驗條件不可能達到工況的同等要求，國際、國內各種閥門試驗標準規定都是在接近常溫的條件下，用氣體或水作為介質進行試驗的。這就存在一個根本的隱患，就是正常出廠試驗合格的閥門產品，在苛刻的實際工況條件下可能會產生由于材料選用、鑄件質量和密封破壞等問題而難以滿足使用要求，還會發生質量事故。難怪有些干了一輩子的老閥門專家，越老越拘謹、越干越擔心了。

看起來簡單的閥門，真正制造起來其實并沒有那么容易，閥門究竟如何一步一步制造出來的。
