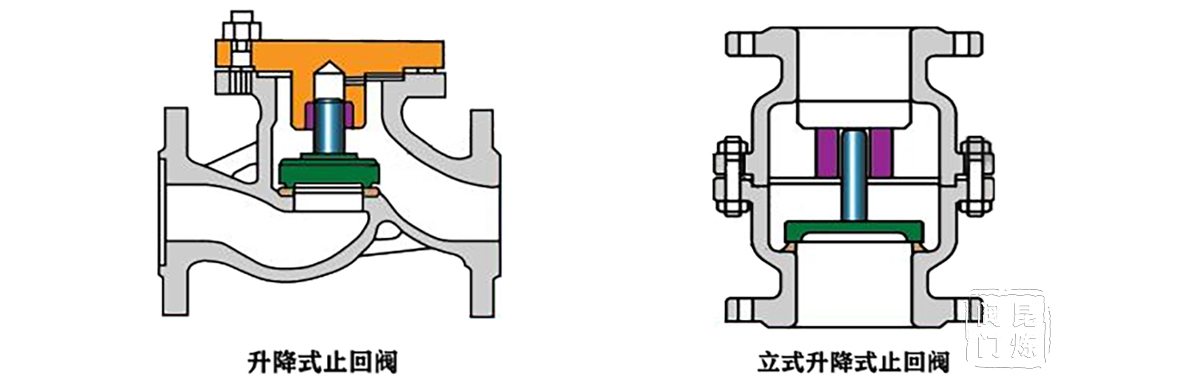

閥瓣沿著閥座中心線做升降運動，其閥體與截止閥閥體一樣，可以通用。在閥瓣導向筒下部或閥蓋導向套筒上部加工出一個泄壓孔。當閥瓣上升時，通過泄壓孔排出套筒內的介質，以減小閥瓣開啟時的阻力。該閥門的流體阻力較大，只能裝在水平管道上。如在閥瓣中部設置輔助彈簧，閥瓣在彈簧力的作用下關閉，則可安裝在隨意位置，如立式升降式止回閥。
升降式止回閥閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質按規定方向流動時，閥瓣靠介質推力開啟，當介質停流時，閥瓣閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，起阻止介質逆流作用。
升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中心線升降。其密封原理是∶對于立式升降止回閥，關閉時靠自重，一旦閥瓣關閉后，靠介質逆流時的壓力對閥瓣作用，形成密封壓力，這個壓力越高，閥瓣與閥座密封面上的密封比壓越高，密封越容易。相反，介質壓力越低，閥瓣與閥座密封面上的密封比壓越低，密封越不容易。為了保證密封，就必須保證密封面的實際比壓要大于保證密封的必須比壓，但還要小于材料所允許的許用比壓。這樣，對于工作壓力較高的立式升降止回閥而言，設計時，密封面根據材料的許用比壓就可以設計得寬些;相反，對于工作壓力較低的立式升降止回閥來說，由于工作壓力低，密封力必然小，要保證足夠的密封比壓，就需把密封面設計得窄些。
對于直通式止回閥，由于一般只能安裝在水平管路上，閥瓣不可能靠自重關閉止回閥，這樣只能加一個壓縮彈簧，靠壓縮彈簧的彈力，一但停泵時，把閥瓣壓向閥座，再靠工作介質壓力保證密封。這樣，在計算密封力時，就要把彈簧力加上，不能只靠工作介質壓力來計算密封比壓。升降式止回閥流體阻力較大，這是因為在介質流動過程中，要拐一S形的彎路，但動作可靠，由于結構關系，只適用于較小口徑的場合。
H41W、H41H、H41Y、H41F4
1、體積小，重量較輕，加工工藝性好；
2、流動阻力小，適用于低流速和流動不常變化的大口徑場合；
3、密封副配對合理，閥瓣、閥座密封面采用鐵基合金或司太立鈷基硬質合金堆焊面成，耐溫、耐腐蝕、抗擦傷性能好，使用長；
4、可采用配管法蘭標準及法蘭密封型式，符合工程需要及用戶要求。
5、閥體材料品種多，墊片可根據實際工況或用戶要求合理選配，能適用于壓力、溫度及介質工況。
升降式止回閥是可以垂直安裝的，但不是所有的升降式止回閥都可以垂直安裝，怎么理解呢？這應該從它的結構特性去出發了解。我們習慣稱臥式升降式止回閥為升降式止回閥，根據名稱可以知道，臥式就是水平安裝的意思，但升降式止回閥也有立式的，這種就適合垂直安裝。
我們知道止回閥是一種自動閥門，它不需要依靠常規的電動/氣動執行器來開啟或關閉閥門。它的工作原理也是簡單直接，止回閥屬于常閉閥類，啟閉件是一個圓形的閥瓣，依靠自身重量及介質壓力來產生運轉動作，用以阻斷介質倒流的一種閥門。
不銹鋼升降式止回閥安裝在管道上使用中出現銹蝕現象。經過金相熱處理試臉、SEM、組織分析等試驗分析，發現了材料銹蝕的因素是因為材料中沿晶界的碳化物析出形成貧鉻區，從而造成不銹鋼升降式止回閥銹蝕。
