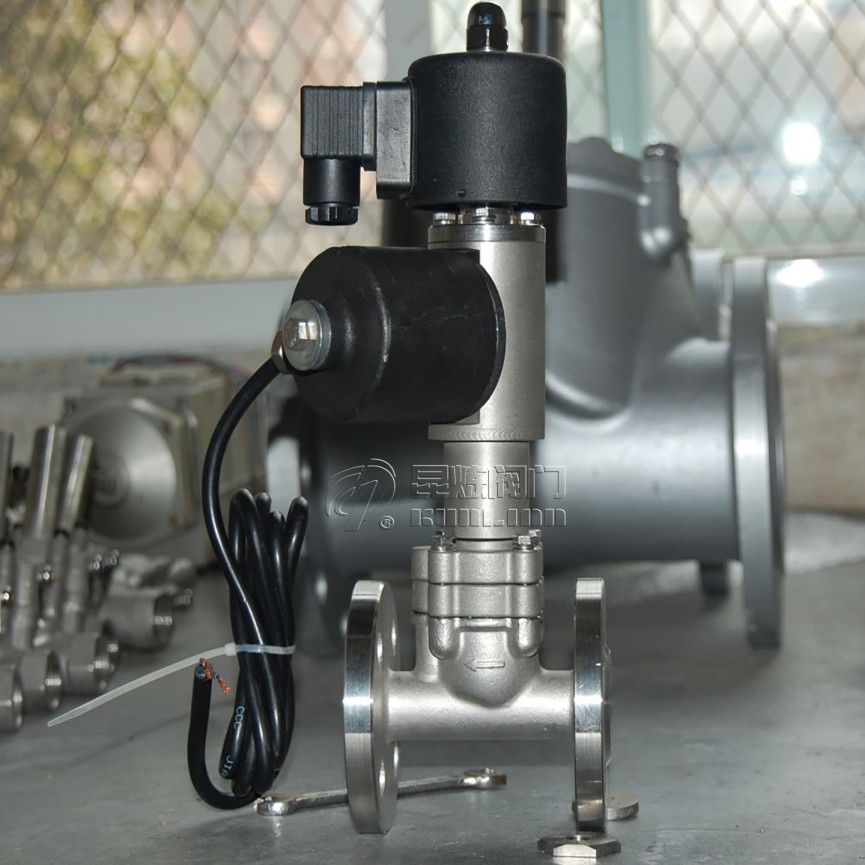

了解雙線圈電磁閥

1. 標準電氣特性

2. 安全互鎖設計

• 電氣互鎖：兩組線圈不能同時得電
• 機械互鎖：閥桿雙重定位結構
• 保護措施：

  保護類型	動作值
  過流保護	1.5倍額定電流
  線圈溫升	≤65K

1. 電氣安裝要點

1. 要求：直流型必須區分正負極
2. 絕緣測試：
   • 線圈-閥體：≥100MΩ（500VDC）
   • 組間絕緣：≥50MΩ

2. 功能測試流程

Q1：雙線圈同時得電如何處理？

故障排除方案：

1. 電路檢測：
   • 檢查PLC輸出點隔離度
   • 測量線圈端電壓差≥24V
2. 機械處理：

   故障現象	處理措施
   閥芯震蕩	增加延時繼電器（≥50ms）
   線圈過熱	加裝互鎖接觸器

Q2：如何實現無源保持功能？

技術實現路徑：

• 磁保持型：
  • 釹鐵硼永磁體提供保持力
  • 磁通密度≥0.8T
• 機械保持型：
  • 棘輪鎖定機構
  • 解鎖力≤20N

Q3：雙線圈電磁閥節能改造方案？
