閥門在配驅動裝置時要怎么選

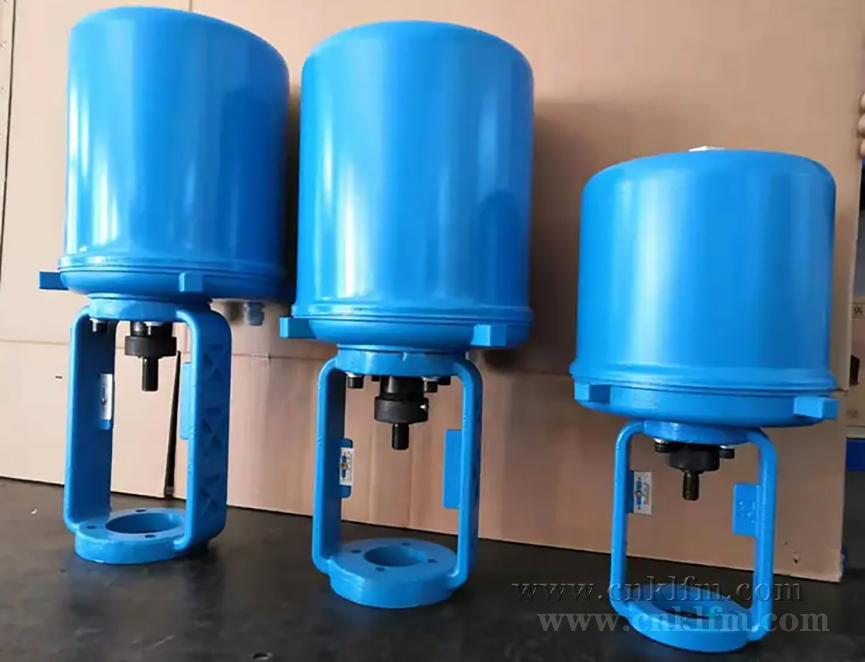

開關型電裝用于全啟全閉的切斷閥。閘閥、刀閘閥、截止閥用開關型多回轉電裝；蝶閥和球閥采用開關型部分回轉電裝，但是蝶閥規格DN800時采用多回轉電裝+蝸輪箱的驅動方式。開關型電裝輸出開、關電信號，可以遠程集中控制。開關型電裝一般帶手動功能。調節型電裝用于需要連續調節介質流量的調節閥，電裝控制閥門的啟閉件可以停留在行程的任何位置。刀閘閥和節流閥用調節型多回轉電裝；蝶閥和球閥用調節型部分回轉電裝；風門擋板和煙道蝶閥采用電動角行程執行器；單、雙座調節閥用電動直行程執行器。電動裝置的類型：開關型多回轉電裝、開關型部分回轉電裝；調節型多回轉電裝、調節型部分回轉電裝、電動角行程執行器、電動直行程執行器。

手動方式選用

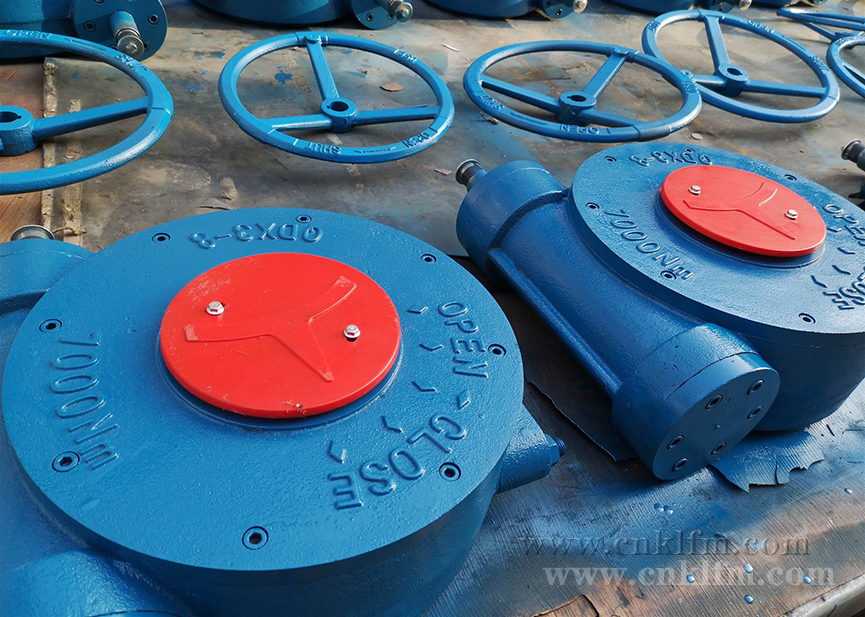

1、球閥、蝶閥的規格DN150可以選用手柄驅動、DN200時應選用蝸輪箱驅動。

2、閘閥的規格DN400可以選用手輪驅動、DN450時應選用齒輪箱驅動。

3、閘門的規格600X600可以選用手輪啟閉機、700X700應選用齒輪箱啟閉機。

4、截止閥的規格DN150可以選用手輪驅動。

調節型電裝的控制方式有

1、比例調節型一輸入模擬控制信號，閉環控制，自動調節；

2、遠控型一輸入持續觸點信號，電裝就持續運轉；信號消失，電裝停止運轉，可以將閥門啟閉件控制在任意位置，并輸出位置反饋信號，開環控制。

3、各種調節型電裝是終端執行機構，均需用戶配備控制儀表系統或計算機控制系統。

4、電動閥門訂貨時，用戶應注意電源參數、安裝方式、輸出力矩、行程、控制信號、防護等級、防爆級別等性能是否符合要求。

5、電動閥門安裝接線前應仔細閱讀使用說明書。

氣動方式選用

1、首先確定氣動裝置的類型：開關型氣裝、調節型氣裝。

2、確定氣動裝置的結構：?jiǎn)胃讍巫饔谩胃纂p作用、雙缸單作用、雙缸雙作用。

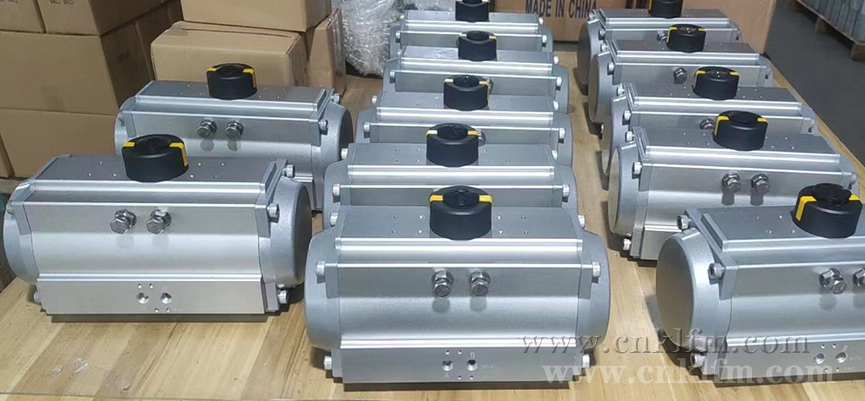

3、閘閥、刀閘閥、截止閥采用氣缸豎直安裝的開關型氣裝直接驅動啟閉件，一般作啟閉用。蝶閥和球閥采用水平氣缸推動撥叉或齒條驅動啟閉件90。回轉的部分回轉氣裝，可以作啟閉用，也可以加裝定位器成為調節型閥門。

4、氣動裝置通常是積木式模塊設計，根據工況需要可以組裝成各種性能的開關型、調節型氣裝。

5、氣動閥門正常工作需要?dú)庠磯毫?.4-0.6MPa，用戶對氣源壓力有特殊要求應在合同中注明。

6、氣動閥門安裝使用前應仔細閱讀使用說明書。

液動方式選用

1、液動方式有油缸直行程驅動型、90度回轉重錘型、90度回轉蓄能器型、電液推桿型。

2、電液推桿是機電液一體化裝置，其余各種液動方式的液壓站可以與驅動油缸、閥門一體化設計制造，也可以將液壓站與閥門分體制造，單獨安裝。用戶可根據現場需要進行選擇。

3、閘閥、閘門、刀閘閥、截止閥可選用油缸直行程驅動型或電液推桿型；蝶閥和球閥應選用90度回轉重錘型或者蓄能器型，也可以選用電液推桿驅動。

4、液動閥門安裝應按照使用說明書的要求，調試可讓廠家技術人員現場指導。
