四種常見疏水閥結構選型

疏水閥：雙金屬片式疏水閥是熱靜力型疏水閥中結構堅固的疏水閥。它的優點是：不怕水擊，耐高壓，體積小，重量輕，不怕凍，能自動排空氣，任意位置都可安裝；背壓率大于80%。該疏水閥適 用于蒸汽管主管道、管網伴熱、儀表伴熱、生活采暖和允許存有高溫凝結水的加熱設備疏水，使用范圍很廣。 雙金屬片式疏水閥是由雙金屬片感溫元件帶動閥心進行開關閥門。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。 當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把疏水閥閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。機械型疏水閥：機械型也稱浮子型，是利用凝結水與蒸汽的密度差，通過凝結水液位變化，使浮子升降帶動閥瓣開啟或關閉，達到阻汽排水目的。機械型疏水閥的過冷度小，不受工作壓力和溫度變化的影響，有水即排，加熱設備里不存水，能使加熱設備達到換熱效率。最大背壓率為80%，工作質量高，是生產工藝加熱設備理想的疏水閥。昆煉機械型疏水閥有自由浮球式、自由半浮球式、杠桿浮球式、倒吊桶式等。

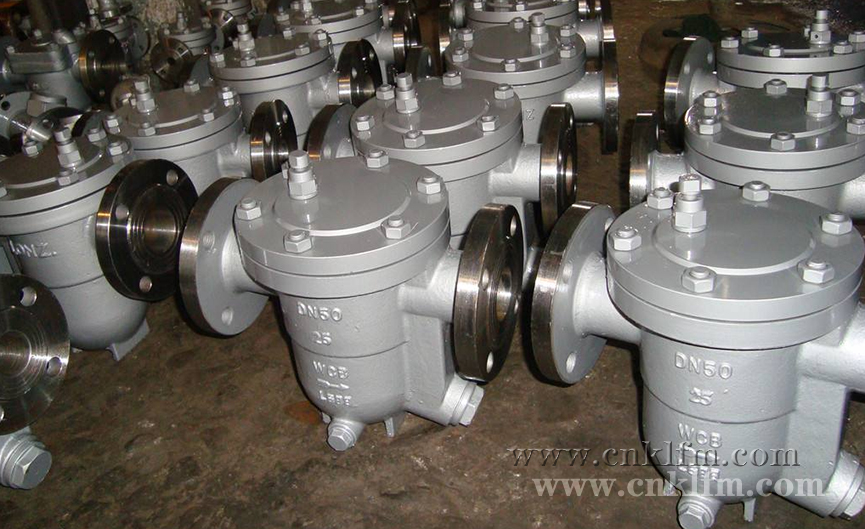

自由浮球式疏水閥結構

自由浮球式疏水閥的結構簡單，內部只有一個活動部件精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長，疏水閥內部帶有Y系列自動排空氣裝置，非常靈敏，能自動排空氣，工作質量高。設備剛啟動工作時，管道內的空氣經過Y系列自動排空氣裝置排出，低溫凝結水進入疏水閥內，凝結水的液位上升，浮球上升，閥門開啟，凝結水迅速排出，蒸汽很快進入設備，設備迅速升溫，Y系列自動排空氣裝置的感溫液體膨脹，自動排空氣裝置關閉。疏水閥開始正常工作，浮球隨凝結水液位升降，阻汽排水。自由浮球式疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏，節能效果好。最小工作壓力0.01Mpa，從0.01Mpa至最高使用壓力范圍之內不受溫度和工作壓力波動的影響，連續排水。能排飽和溫度凝結水，最小過冷度為0℃，加熱設備里不 存水，能使加熱設備達到最佳換熱效率。背壓率大于85%，是生產工藝加熱設備理想的疏水閥之一。

自由半浮球式疏水閥結構

自由半浮球式疏水閥只有一個半浮球式的球桶為活動部件，開口朝下，球桶即是啟閉件，又是密封件。整個球面都可為密封，使用壽命很長，能抗水錘，沒有易損 件，無故障，經久耐用，無蒸汽泄漏。背壓率大于80%，能排飽和溫度凝結水，最小過冷度為0℃，加熱設備里不存水，能使加熱設備達到最佳換熱效率。當裝置剛啟動時，管道內的空氣和低溫凝結水經過發射管進入疏水閥內，閥內的雙金屬片排空元件把球桶彈開，閥門開啟，空氣和低溫凝結水迅速排出。當蒸汽進入 球桶內，球桶產生向上浮力，同時閥內的溫度升高，雙金屬片排空元件收縮，球捅漂向閥口，閥門關閉。當球桶內的蒸汽變成凝結水，球桶失去浮力往下沉，閥門開啟，凝結水迅速排出。當蒸汽再進入球桶之內，閥門再關閉，間斷和連續工作。

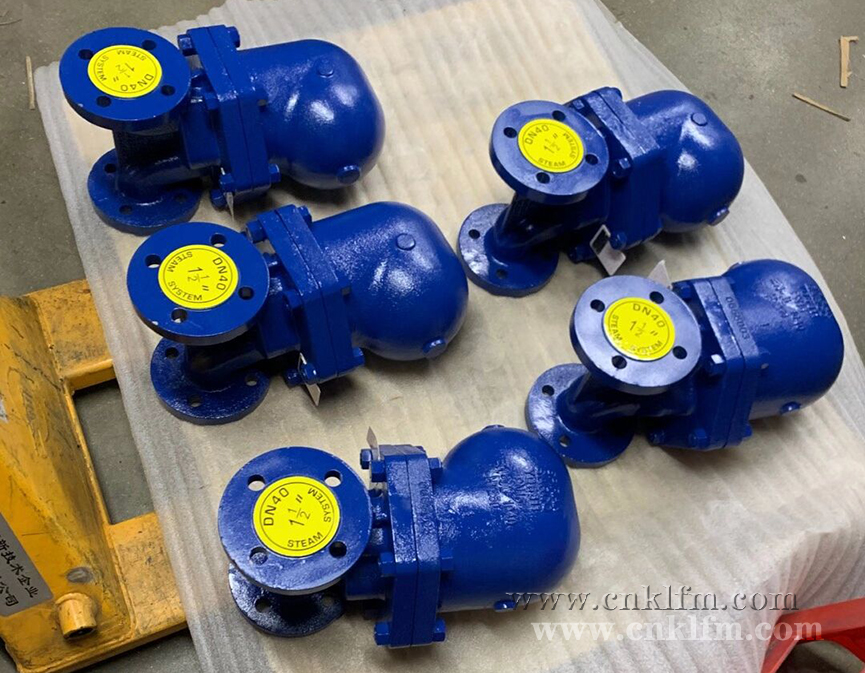

桿浮球式疏水閥結構

杠桿浮球式疏水閥基本特點與自由浮球式相同，內部結構是浮球連接杠桿帶動閥心，隨凝結水的液位升降進行開關閥門。杠桿浮球式疏水閥利用雙閥座增加凝結水排量，可達到體積小排量大，最大疏水量達100噸/小時，是大型加熱設備理想的疏水閥。

倒吊桶式疏水閥結構

倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，吊桶開口向下，倒吊桶連接杠桿帶動閥心開閉閥門。倒吊桶式疏水閥能排空氣，不怕水擊，抗污性能好。過冷度小，漏汽率小于3%，最大背壓率為75%，連接件比較多，靈敏度不如自由浮球式疏水閥。因倒吊桶式疏水閥是靠蒸汽向上浮力關閉閥門，工作壓差小于 0.1MPA時，不適合選用。當裝置剛啟動時，管道內的空氣和低溫凝結水進入疏水閥內，倒吊桶靠自身重量下墜，倒吊桶連接杠桿帶動閥心開啟閥門，空氣和低溫凝結水迅速排出。當蒸汽進入 倒吊桶內，倒吊桶的蒸汽產生向上浮力，倒吊桶上升連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊 桶失去浮力，靠自身重量向下沉，倒吊桶連接杠桿帶動閥心開啟閥門，循環工作，間斷排水。5. 組合式過熱蒸汽疏水閥：組合式過熱蒸汽疏水閥有兩個隔離的閥腔，由兩根不銹鋼管連通上下閥腔，它是由浮球式和倒吊桶式疏水閥的組合，該閥結構先進合理，在過熱、高壓、小負荷的工作狀況下，能夠及時地排放過熱蒸汽消失時形成的凝結水，有效地阻止過熱蒸汽泄漏，工作質量高。最高允許溫度為600℃，閥體為全不銹鋼，閥座為硬質合金鋼，使用壽命長，是過熱蒸汽專用疏水閥。
